Как сделать теплый пол своими руками

Теплый пол в комнате значительно повышает ее комфорт. К тому же это еще и выгодно: такие системы значительно экономят энергоресурсы. С физиологической точки зрения ноги человека наиболее чувствительны к холоду. Поэтому если они находятся в достаточного нагретой воздушной зоне, то температуру в районе головы можно держать на несколько градусов ниже. Данный вид отопления наиболее подходит для тех домов, где есть маленькие дети, которые значительную часть времени проводят на полу.

Что нужно знать о теплых полах

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru. Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).

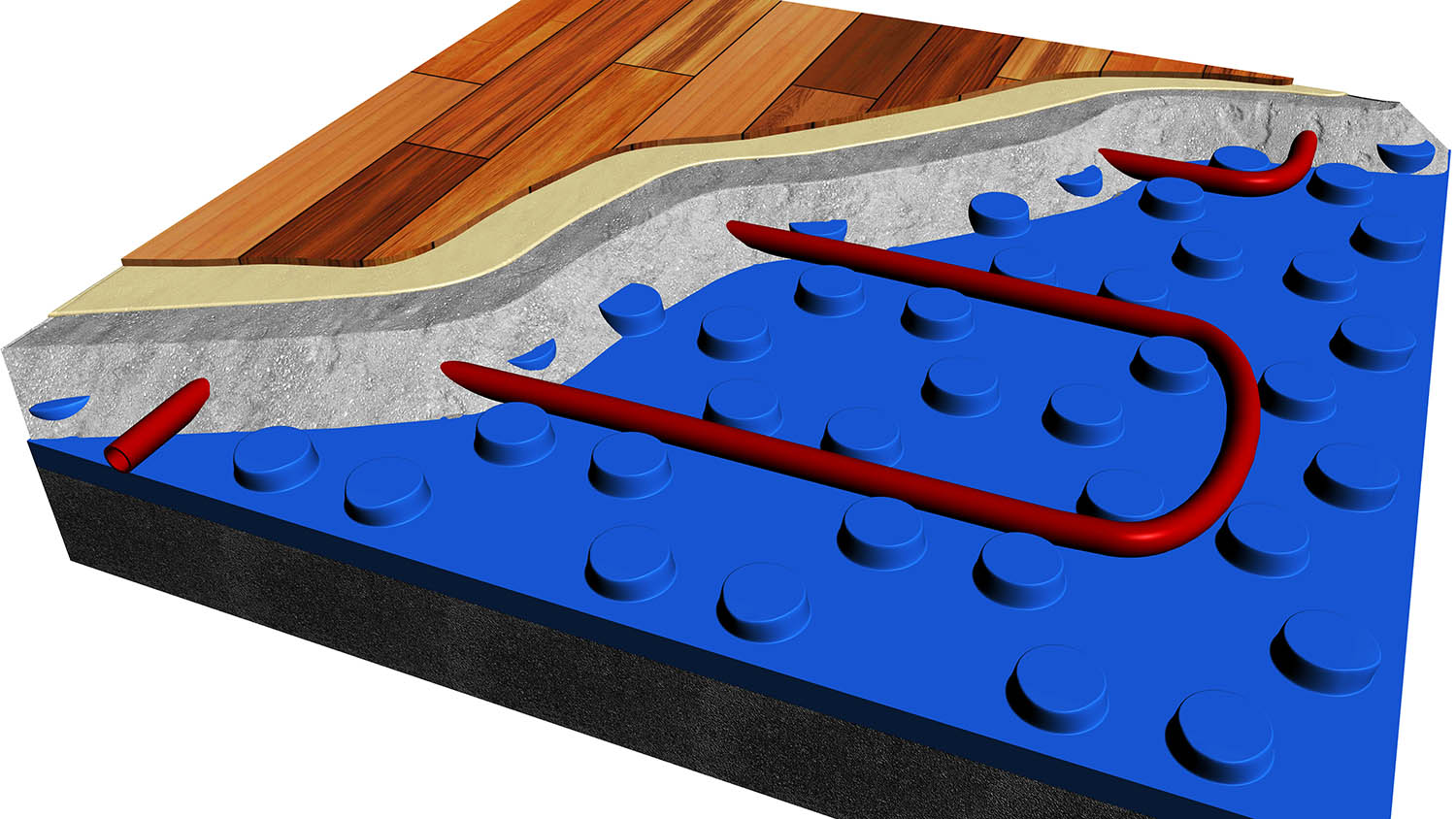

Теплый пол — это система отопления, которую монтируют под напольное покрытие. Оно охватывает всю свободную от мебели площадь помещения (кроме мест, где расположены тяжелые предметы мебели). Это обеспечивает равномерный нагрев по поверхности пола, тепловой поток идет снизу вверх, постепенно остывая. Так что самая низкая температура в этом случае будет у потолка.

По основному принципу действия различают электрические и водяные теплые полы. В первых (нагревательные кабели, нагревательные маты, инфракрасные пленочные и инфракрасные стержневые полы) генерация обогрева производится при помощи преобразования электрической энергии в тепловую. Во втором теплоносителем является жидкость, разогреваемая в удаленном от рабочей зоны месте.

Из преимуществ теплых полов выделяют:

• Совместимость с большинством напольных покрытий. У некоторых электрических аналогов в силу того, что они могут укладываться непосредственно под материал пола, существуют определенные ограничения в его выборе. Водяные модели этим вовсе не страдают, так как они монтируются в стяжку.
• Эффективность и экономичность. При минимальных затратах энергии теплые полы выдают максимальную эффективность по сравнению с другими системами отоплений.
• Универсальность применения. Такие системы могут выступать основными или дополнительными источниками тепла в доме.
• Экологически безвредные. Теплые полы не вредят окружающей среде.

В перечень недостатков входят следующие:

• Некоторая сложность и трудоемкость монтажа (особенно в случае с водяными теплыми полами).
• У этих же моделей существует вероятность разгерметизации системы и утечка жидкого теплоносителя.
• Уменьшение объема помещения. В определенных случаях толщина стяжки может доходить до 10 см и больше.
• У одножильных электрических полов может наблюдаться незначительная генерация электромагнитного поля, что может считаться вредоносным для здоровья фактором. Поэтому такие системы в комнатах для постоянного проживания монтировать не рекомендуется.

Существуют помещения, где теплый пол устанавливать не целесообразно. Это:

• Помещения малой площади;
• У которых стены только межкомнатного расположения;
• Специализированного предназначения (подвалы, подсобные помещения и другие).

Вкратце информацию о теплых полах можно представить в таблице.

Назначение	Равномерный обогрев помещения по всей его площади
Основные разновидности	Водяные и электрические. Вторые делятся на кабельные, инфракрасные пленочные и стержневые
Преимущества	Совместимость с большим количеством напольных покрытий, эффективность, экономичность, универсальность применения, экологичность
Недостатки	Трудоемкость и сложность монтажа, вероятность протечек (у водяных), уменьшение объема помещения, генерация электромагнитного поля (у одножильных электрических моделей)

Пошаговая инструкция по установке греющего кабеля и нагревательных матов

Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

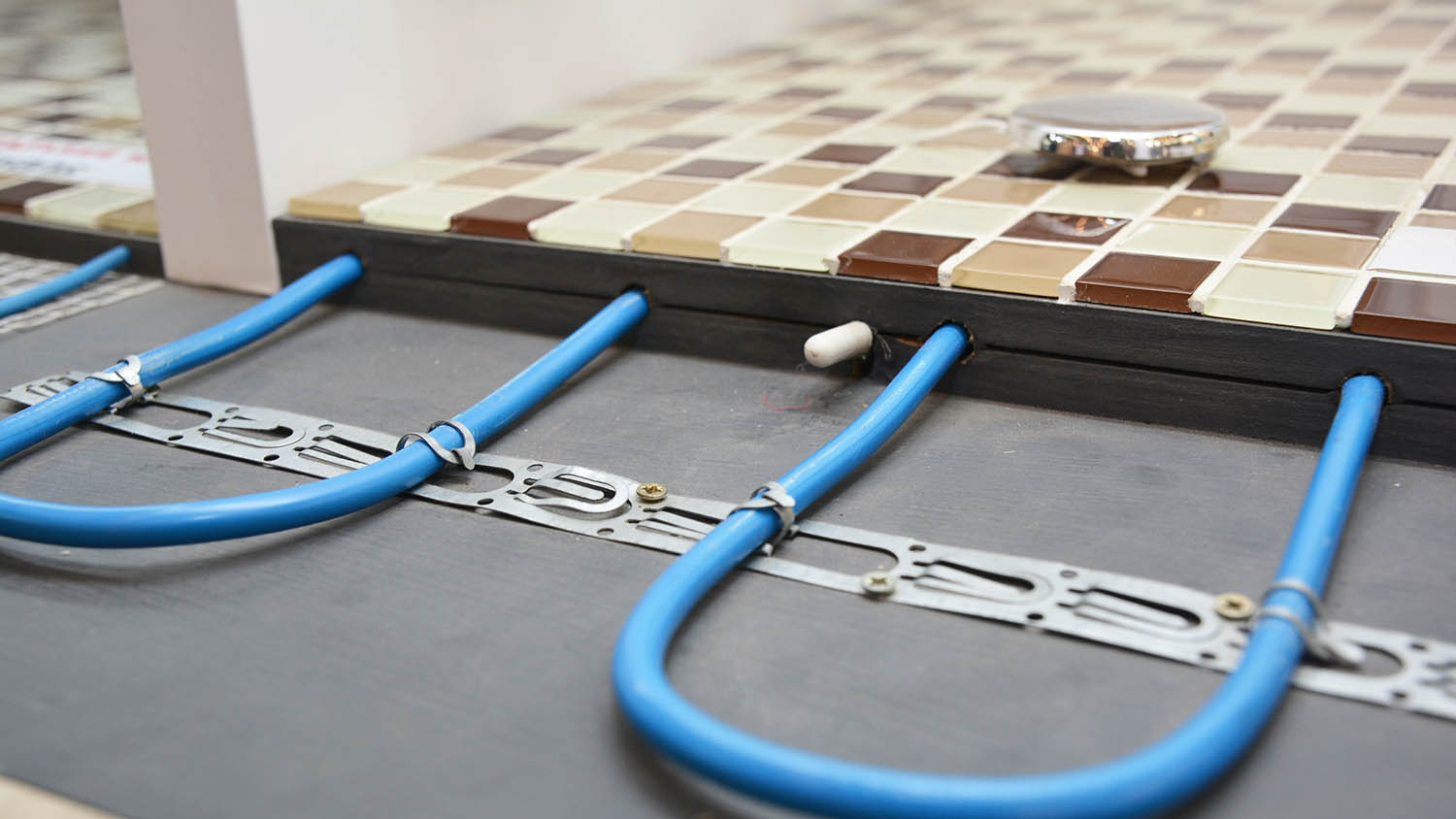

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Расчет материалов

Проще всего воспользоваться специальными программами, в массовом количестве представленными в интернете или таблицами, размещенными в строительных справочниках (некоторые из них дают производители в инструкциях, прилагаемых к изделию).

Главная цель расчета – получить значение потерь тепла через конкретное помещение. Далее определяется шаг укладки и общая длина кабеля. К ней прибавляется отрезок на выходе, проходящий вдоль стены. В самом конце уже можно высчитать количество единиц крепления и величину холодного провода.

Расчет мощности

При расчете этого показателя следует учитывать климатические условия, материал стен дома, особенности структуры здания. От этих характеристик зависит удельная мощность (р). Для нее установлены следующие усредненные значения:

• Кухня, жилые помещения 150 Вт/м²;
• Ванная комната 140-150 Вт/м²;
• Застекленная лоджия (или окна в пол) до 180 Вт/м².

Величины для других помещений можно найти в строительных справочниках. Важно учитывать, что значения несколько завышены, чтобы создать запас тепловой энергии (около 30%). Таким образом, зная общую площадь (S) обогреваемого помещения, мощность можно вычислить по формуле: Р = р х S х 1,3.

Подготовительные работы

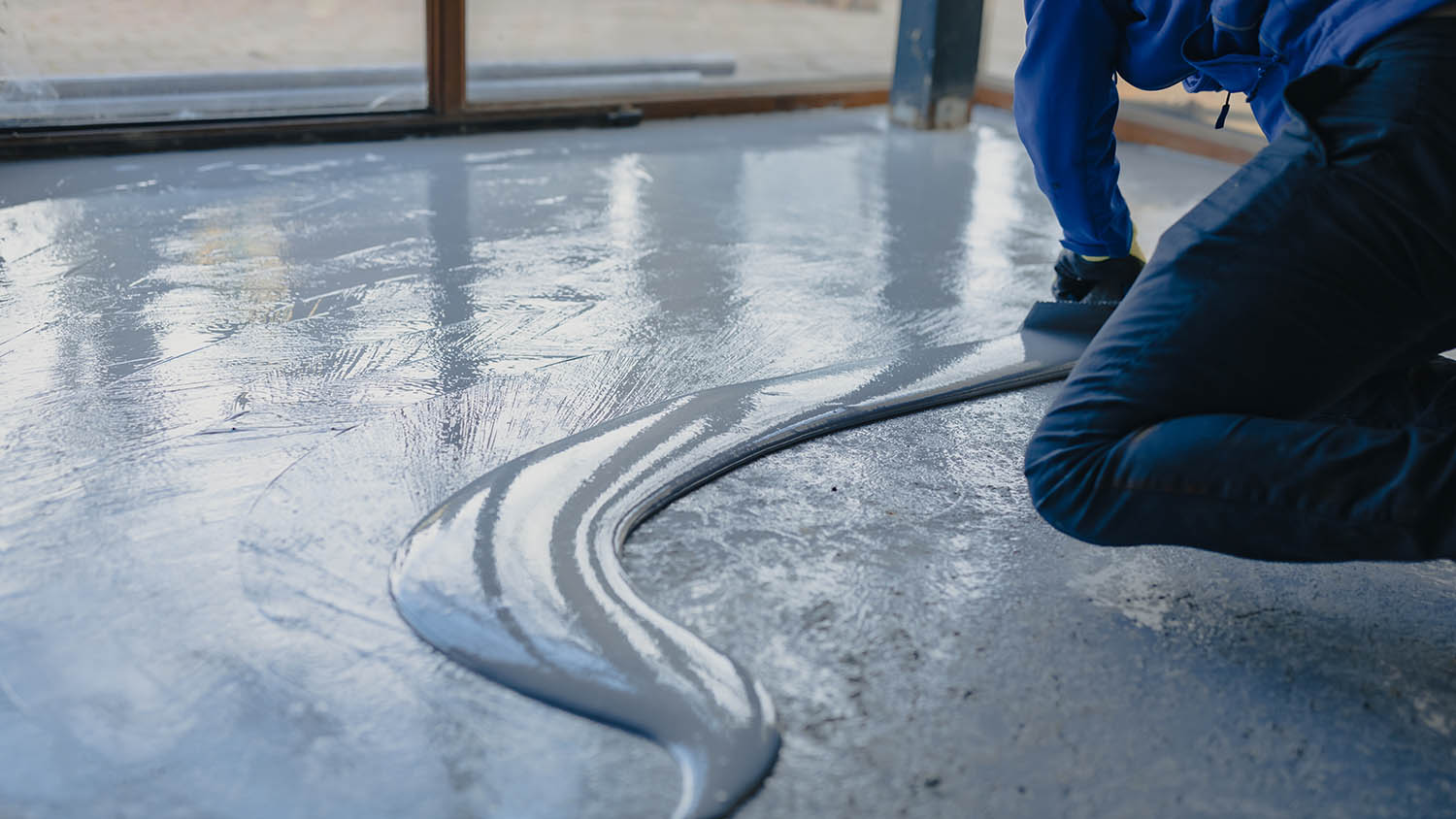

Основание, на которое будет монтироваться теплый электрический пол, нужно очистить от грязи и пыли, использовав сметочные приспособления или пылесос. При необходимости нужно удалить все старое покрытие, заделать трещины. Неровности малой величины затираются. Если их размер существенен, то делается выравнивающая стяжка толщиной 3-7 см. Перед ее нанесением пол грунтуется специальным составом.

Укладка теплоизоляции

Сначала на пол укладывается полиэтиленовая пленка. На нее стелется теплоизоляционный материал. В качестве такового можно использовать фольгированный пенофол, пенопропилен или пенополистирол. Стыки проклеиваются скотчем. Демпферная лента, которая монтируется по периметру помещения, будет компенсировать расширение стяжки при увеличении температуры. В конце раскатывают арматурную сетку, к которой будет крепиться нагревательный элемент.

Монтаж системы отопления

Производится согласно схеме с учетом установленного шага. Уложенный кабель прихватывают к арматурной сетке пластиковыми хомутами или специальным крепежом. В качестве последнего часто используют стальную монтажную ленту. Также существует вариант приклейки строительного скотча непосредственно на плиты утеплителя.

Далее на пол в гофрированную трубку устанавливается датчик температуры (1,5 м от ближайшей стены). Для него в теплоизоляции делается штроба (канал углубления). Затем вся система отопления подключается к питающей сети электрического тока через термостат.

Укладка стяжки

Возможно несколько вариантов:

1. Мокрая стяжка. Используют готовый раствор или делают его самостоятельно. В последнем случае тщательно перемешивают в примерной пропорции 1:3 цемент и песок, постепенно добавляя воду и пластификаторы. Далее готовый состав наносят на пол и выравнивают, дают застыть.
2. Плиточный клей. По сути это та же мокрая стяжка, только с другим составом.

Укладка напольного покрытия

В случае мокрой стяжки или плиточного клея укладку можно проводить не ранее окончательного затвердевания (сроки должны быть указаны производителем на упаковке).

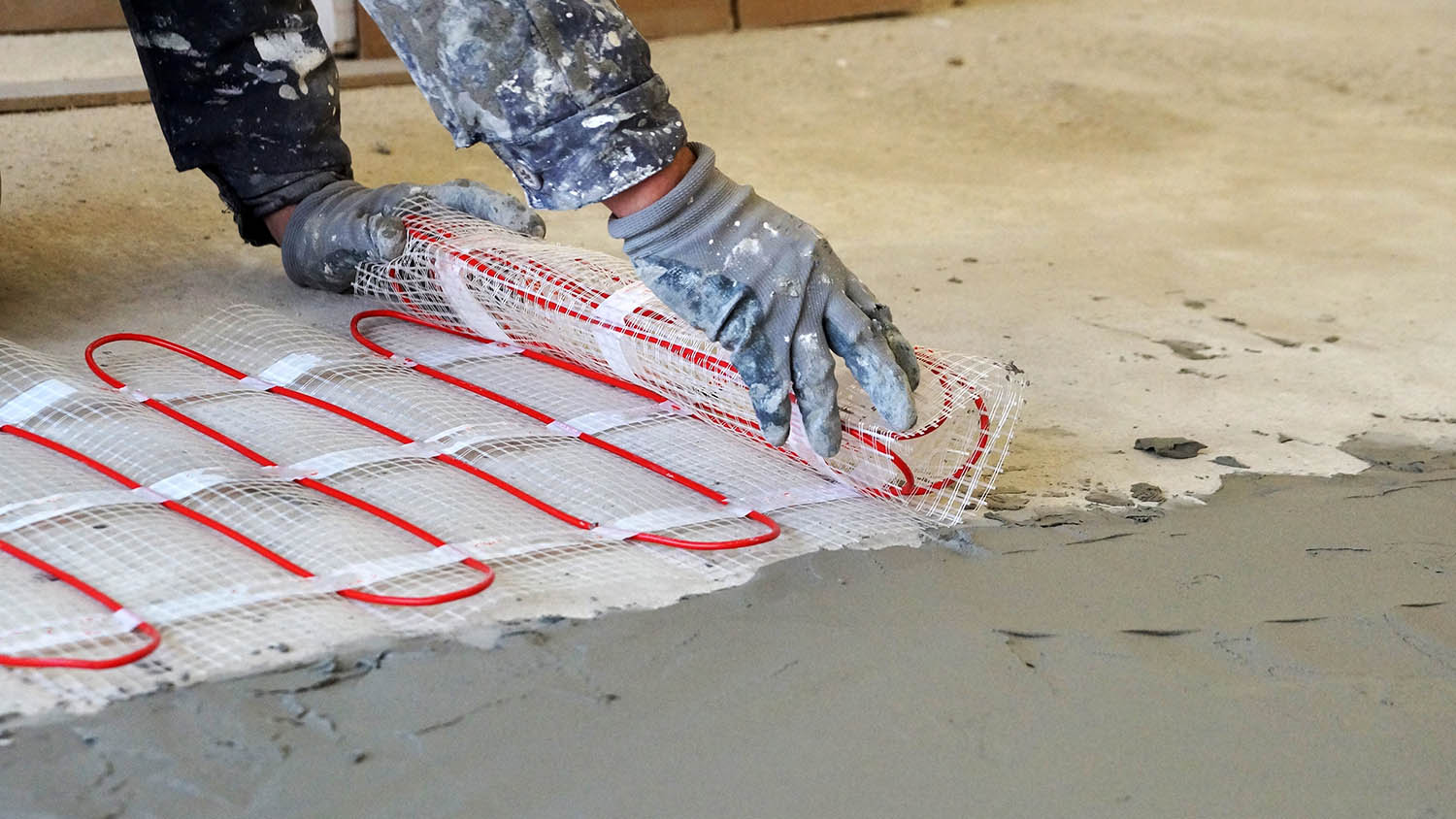

Особенности монтажа нагревательных матов

Установка нагревательных матов выполняется в целом по тому же алгоритму, по которому монтируются греющие кабели, однако есть ряд особенностей.

По сути весь процесс заключается в раскатке нагревательного мата на поверхности подготовленного пола, установке датчика температуры, терморегулятора и подключении двух жил многопроволочного кабеля к стационарной сети.

Нагревательные маты заливаются плиточным клеем либо стяжкой, рекомендуемая толщина которой — 3-5 см. После затвердевания стяжки (в случае ее мокрого варианта) можно укладывать напольное покрытие (рекомендуется керамогранитная или керамическая плитка, ламинат).

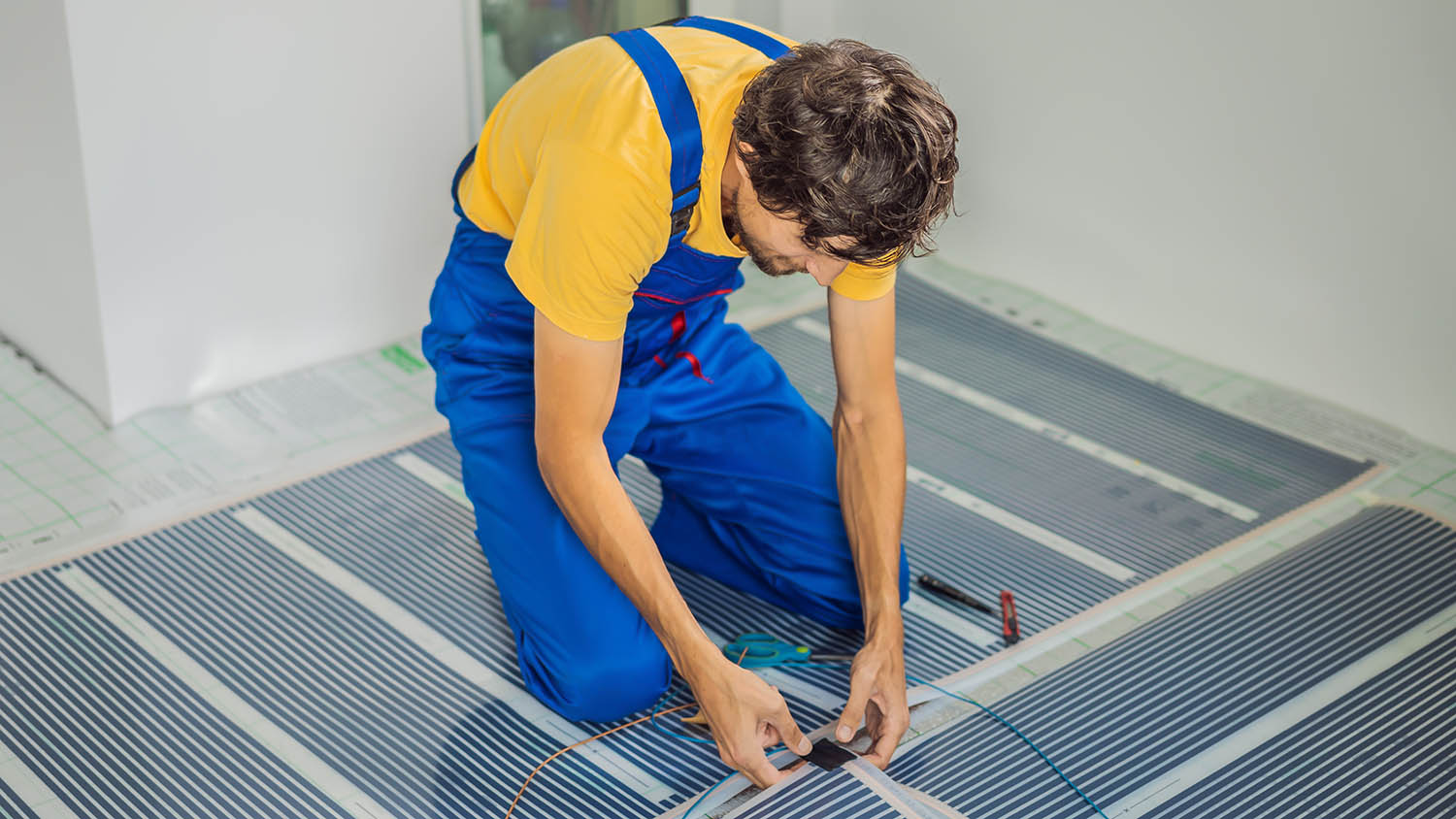

Пошаговая инструкция по установке инфракрасного теплого пола

Монтаж отопительной системы такого типа имеет свои отличительные черты, но в целом похож на установку кабелей и матов.

Планировка размещения и раскрой ИК-полос

Планировку лучше проводить на чертеже комнаты, в котором отражено расположение предметов мебели и конфигурация стен. Мощность можно узнать, проконсультировавшись с производителем или продавцом товара. Для правильного раскроя важно знать следующие особенности:

• Разрез делается только по прозрачной полосе, нельзя задевать карбоновое напыление;
• Кроить можно через каждые 20-25 см по длине;
• Для уменьшения точек подключения полосы лучше класть вдоль комнаты;
• Для исключения перегрева нельзя размещать полосы в местах, где располагается мебель;
• Между рядами полос нужно оставлять расстояние 5 см, от стен – 25-30 см;
• Остатки серебряных контактов закрываются битумным скотчем.

Подготовка основания

Уложить инфракрасный теплый пол можно и на старое основание, если оно находится в удовлетворительном состоянии. Демонтаж необходим, если присутствуют многочисленные выбоины, разломы или повреждения иного рода. Нормы устанавливают допустимый перепад высот на 1 м² в пределах до 3 см. Если величина уклона выше, то делается выравнивающая стяжка. В любом случае необходимо тщательно заделать все деформации и удалить пыль с поверхности.

Укладка теплоизоляции

Производится аналогичным способом, описанным выше в разделе про установку электрического теплого пола.

Монтаж пленки

Нарезанные полосы укладывают, ориентируя лицевую сторону вверх или вниз согласно инструкции производителя. Нельзя допускать перегиба карбоновых частей под углом 90º. Фрагменты системы отопления фиксируют двухсторонним скотчем. Далее к проводящим ток частям подключают клеммы через предусмотренные для этого разрезы и обжимают их. Концы холодного провода вставляют в клеммы и также фиксируют. Места соединений изолируются битумным скотчем. Датчик температуры устанавливается на пленку посередине с учетом длины кабеля. Затем по схеме производителя подсоединяют терморегулятор.

Укладка напольного покрытия

Может осуществляться непосредственно на ИК-пленку. Однако если предполагается положить мягкое напольное покрытие наподобие ковролина или линолеума, то под него требуется поместить твердую прослойку в виде листов фанеры или ДСП.

Пошаговая инструкция по установке водяного теплого пола

Не рекомендуется монтировать данную систему отопления самостоятельно, не имея навыков по ее установке. Однако полезно знать общую последовательность проведения работ такого характера.

Схема укладки

Для водяных теплых полов используются те же схемы укладки, что и для электрических кабельных — «змейка» и «улитка». Только следует иметь в виду, что во внешних комнатах (а также в коридорах и узких помещениях) предпочтительнее класть трубы змейкой от более холодной стороны к центру для более равномерного прогрева.

Расчет труб

Предпочтительнее эту процедуру доверить специалисту. В случае самостоятельного расчета следует использовать формулу, где площадь обогрева (активная) делится на шаг укладки. К получившемуся значению прибавляется величина колен и расстояние до коллектора. Практика показала, что оптимальный промежуток между трубами составляет от 10 см до 30 см (чем меньше, тем теплее). Но еще есть зависимость от диаметра труб: Ø16 мм – 15-20 см, Ø20 мм – 30 см. Вдобавок к этому необходимо учитывать еще ряд факторов:

• Толщину стяжки;
• Тип напольного покрытия;
• Плотность теплового потока;
• Тепловые потери помещения.

Подготовка основы

Аналогична подготовке основы при монтаже электрического теплого пола.

Укладка гидро- и теплоизоляции

В данном случае гидроизоляция должна иметь усиленный вариант. Для этих целей лучше использовать специальную мембрану или полиэтиленовую пленку (200 мкм толщиной). Слои укладываются с нахлестом в 10 см и тщательно проклеиваются монтажным скотчем. Заход на стены должен составлять не менее 20 см.

В качестве утеплителя рекомендуется использовать листы пенопласта или экструдированный пенополистирол (3-5 см толщиной). По периметру пол и стены оклеиваются демпферной лентой. Затем на теплоизоляцию укладывается армирующая сетка или специальные маты с бобышками для крепления труб.

Установка коллекторного шкафа

Он устанавливается в удобном месте на стене. В нем размещается узел разводки труб, на входе и выходе через фитинги монтируются краны.

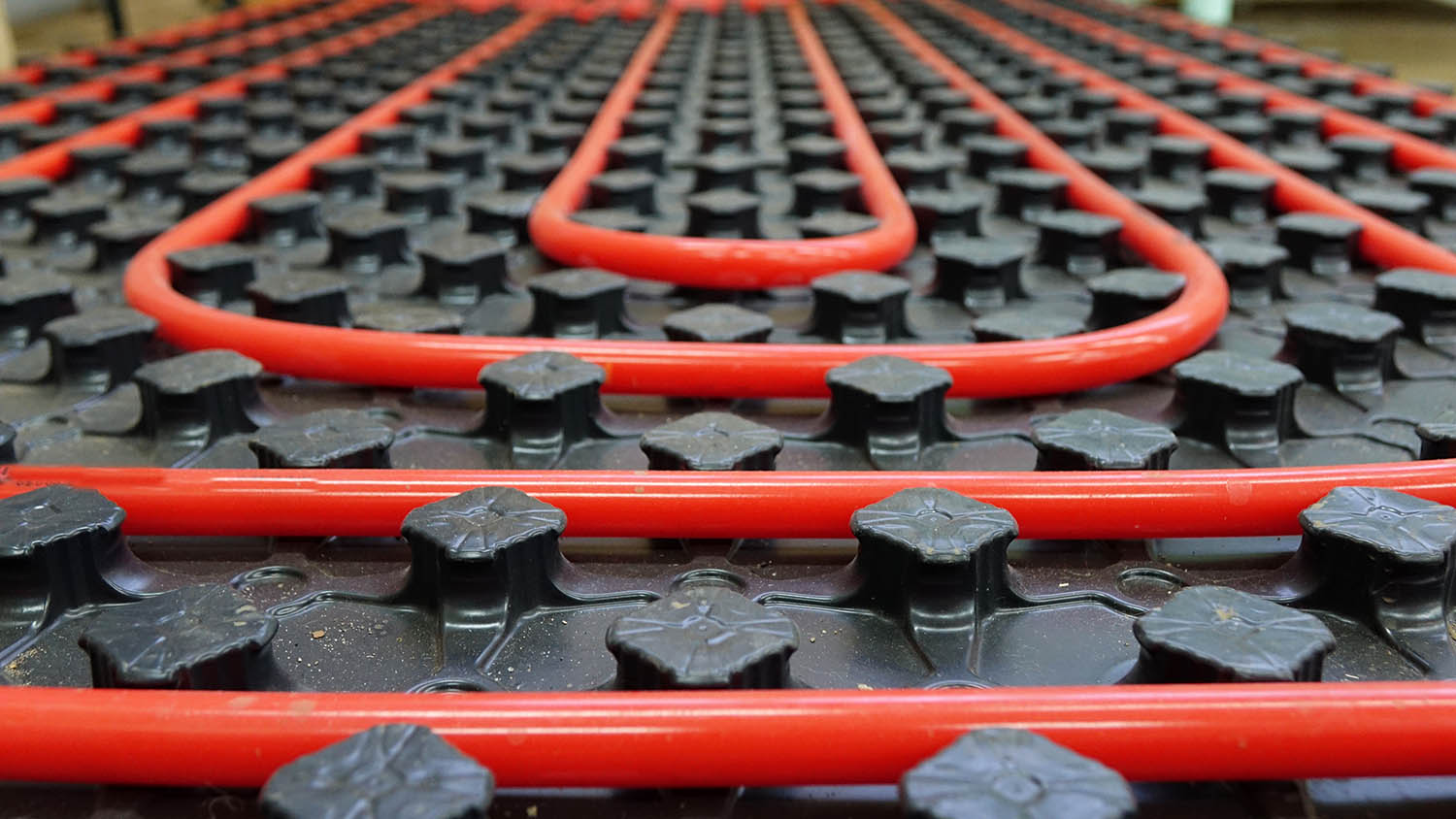

Монтаж труб

Трубы укладываются на сетку и фиксируются пластмассовыми хомутами (если не установлены маты с бобышками). Расстояние между креплениями составляет около 1 м. Их лучше не затягивать очень плотно.

Концы труб подсоединяются к коллектору. Длина одного контура не должна быть больше 100 м. Иначе насос не справится с прокачкой теплоносителя через большую протяженность канала. После укладки проводится обязательное контрольное включение системы для проверки отсутствия протечек и общего функционирования.

Укладка стяжки

Можно использовать готовый раствор или сделать его самостоятельно (как описывалось ранее). Специалисты рекомендуют применять цемент марки М150-М300, у него хорошие показатели теплопроводности. Чтобы после заливки не получился так называемый «эффект зебры», стяжку нужно делать толщиной не менее 8 см. После застывания через 30 дней по необходимости поверхность можно выровнять шлифмашиной.

Укладка коврового покрытия

Осуществляется согласно технологическому процессу. Может применяться любой тип напольного покрытия.

Особенности монтажа теплого пола в различных помещениях

Каждое помещение в доме отличается от других по своему предназначению, особенностям расположения, частоте использования и функциональности. Все эти факторы необходимо учитывать, если есть желание оборудовать в здании теплый пол.

В квартире

Укладывать водяной пол в квартире запрещено. Есть исключения, они касаются квартир на первых этажах, но процедура согласования очень сложна. Также следует учитывать расположение комнат. В помещении с окнами, выходящими наружу, целесообразней укладывать нагревательные элементы двойной «змейкой». Во всех других – «улиткой».

На даче и в частном доме

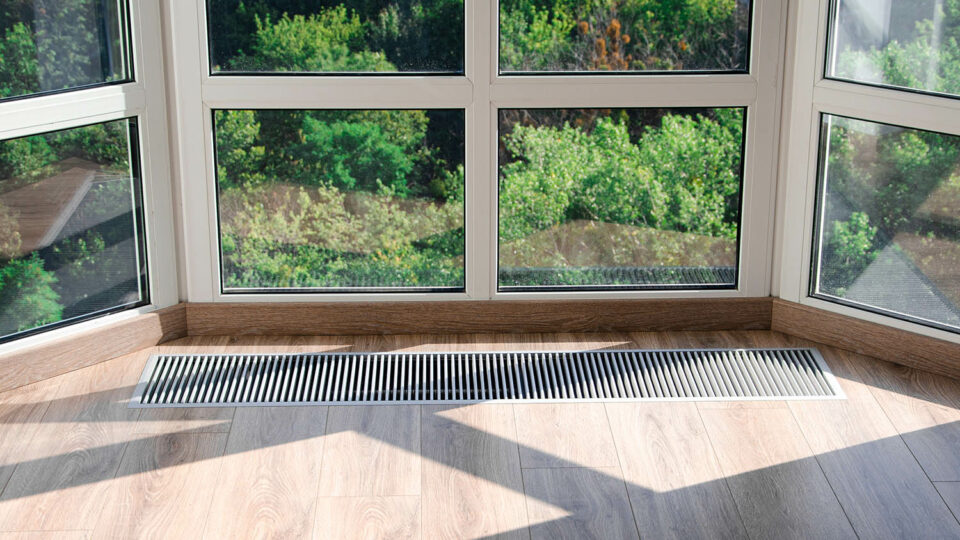

Если на даче или в частном доме установлены панорамные окна, то чтобы они не запотевали, в дополнение к основной отопительной системе рекомендуется рядом под покрытие разместить внутрипольный конвектор стандартного типа.

На термоизоляции на первых этажах специалисты советуют не экономить и устанавливать пенополистирольные листы толщиной в два раза больше, чем на верхних, то есть около 10 см. В случае строящегося дома эту величину лучше сразу заложить в проект, чтобы потолки в комнате не показались низкими.

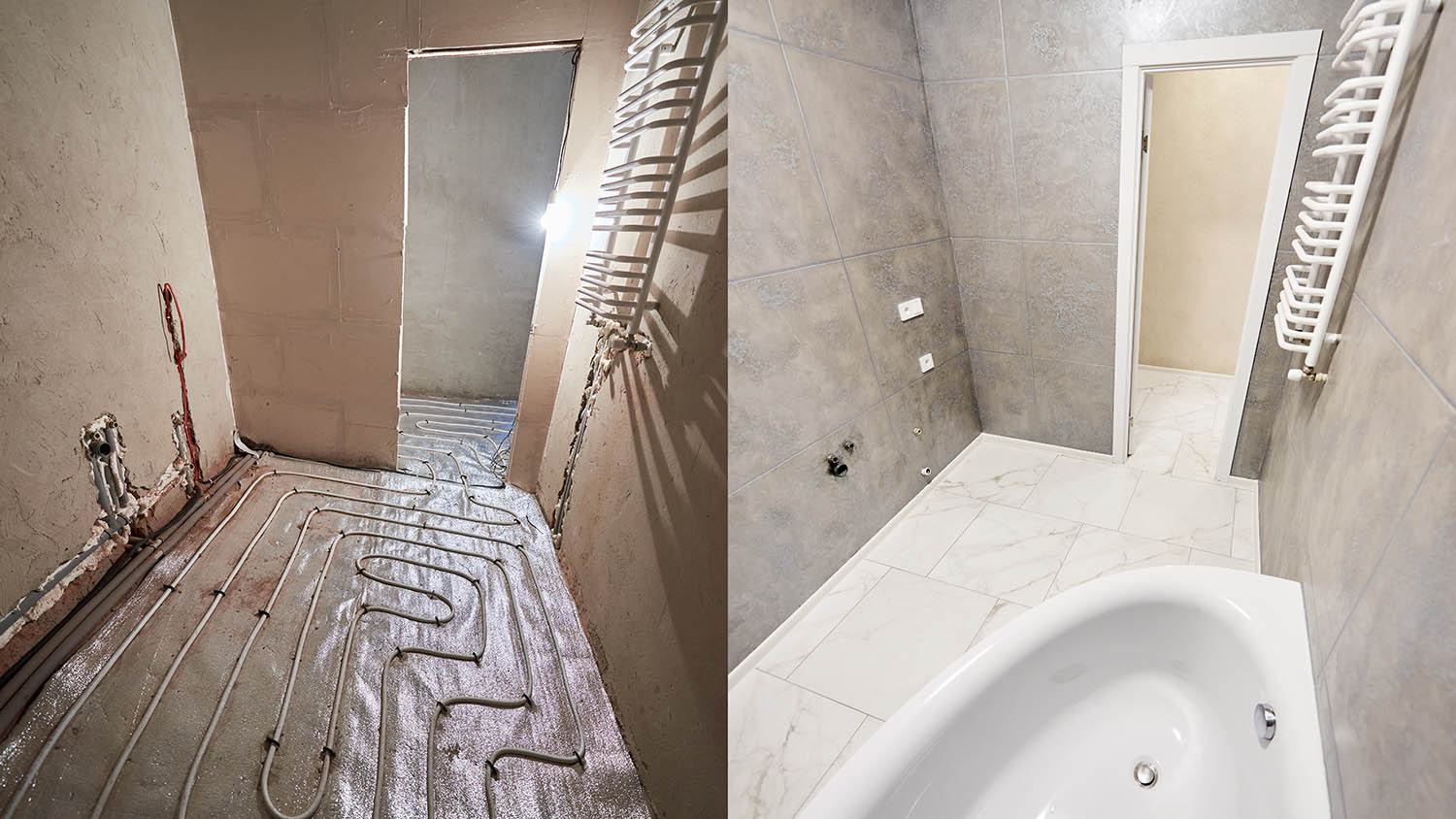

В ванной, туалете и на кухне

Особенностью этих помещений является то, что в большинстве случаев их пол сделан из плитки. С учетом сложности монтажа для ее обогрева наиболее практичным является установка нагревательных матов. Только следует заранее рассчитать необходимую мощность и предусмотреть, чтобы эту дополнительную нагрузку выдержали электросети здания. Если использовать другие варианты (водяной или кабельный), то укладку рабочих элементов следует производить по схеме «улитки» (спиралью).

На балконе или лоджии

В эти части дома проще всего установить электрический обогрев. Но перед этим нужно позаботиться о максимальном утеплении окон, чтобы система не обогревала атмосферу. Чтобы не заморачиваться со стяжкой (особенно в уже эксплуатируемых квартирах) оптимально будет положить ИК-пленку, на которую можно сразу же настелить напольное покрытие.

В гараже

Из-за особенностей обслуживания автомобиля, когда нередко приходится ложиться под машину (при отсутствии осмотровой ямы), теплый пол станет весьма к месту. Однако при его установке следует учесть некоторые особенности:

• Располагать рабочие элементы нужно с учетом того, что пол будет испытывать нагрузки от большого веса автомобиля;
• Зимой снег, налипший на машину в теплом гараже будет таять, образуя подтеки, и создавать конденсат;
• На металлических воротах из-за разности температур может снаружи образовываться наледь.

Для устранения этих факторов необходимо оборудовать достаточно мощную приточно-вытяжную вентиляцию и утеплить ворота гаража.

В бане

Здесь целесообразнее всего использовать водяной пол. Во-первых, это место повышенной влажности, что значительно повышает риск выхода из строя электрического оборудования. Во-вторых, контур обогрева можно подключить к котлу, отапливающему парилку, что будет экономить расход тепловых ресурсов.

Особенности укладки теплого пола под различные напольные покрытия

От определенного типа напольного покрытия зависит эффективность работы системы отопления, смонтированной под его поверхностью. Также некоторые материалы под воздействием повышенных температур могут выделять вредные вещества или изменять свой первоначальный вид.

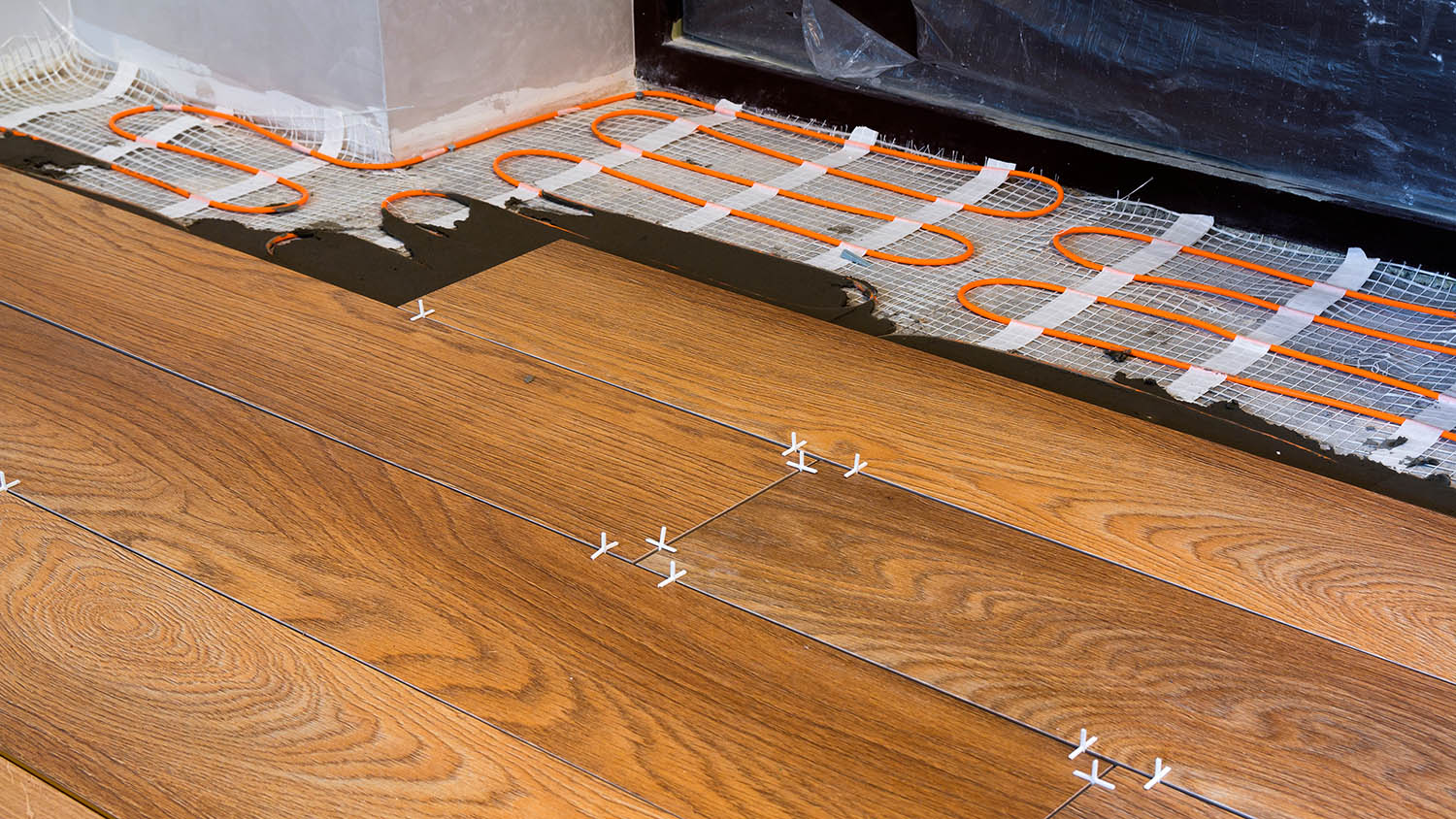

Под плитку и керамогранит

Данный материал по праву определяется как самый оптимальный для теплого пола. Быстрый набор температуры, высокая степень теплоотдачи и хорошие аккумулирующие свойства (долго не остывает) характерны плитке и керамограниту в полном объеме. Эстетика их внешнего вида и эксплуатационные качества абсолютно не страдают от продолжительного воздействия температуры. Единственный «недостаток» – это необходимость укладки стяжки, и то, что она несколько увеличивает время нагрева.

Под ламинат

При выборе ламината нужно обращать внимание на температурные ограничения и класс его износоустойчивости. Для теплых полов любого типа маркировка должна быть не менее 32-33. Также существуют специализированные модели с высокой степенью теплопроводности. Другие типы этого напольного покрытия могут выделять вредоносные испарения. Доски усыхают, уменьшаясь в размерах, что влечет за собой ослабление крепежных соединений и образование щелей.

Под паркет

Следует учитывать, что дерево под воздействием температуры склонно рассыхаться, изменяя свою первоначальную форму. Другое ограничение касается толщины досок. Слишком большая ее величина сохранит геометрию, но ухудшит теплоотдачу нагревательного элемента. Также этот показатель зависит от структуры дерева: чем рыхлее, тем меньше оно отдает нагретость. Поэтому необходимо выбирать более плотную древесину: дуб, орех, ясень.

Под наливной пол

Основное требование для этого типа покрытия – наливной пол в своем составе не должен иметь гипсовых фракций, так как это вещество очень плохо проводит тепло. Поэтому его отдача будет минимальна, а внутренний перегрев, например, электрических систем – максимален. Это неизбежно приведет к скорому выходу оборудования из строя.

Под пробку

Пробковый материал имеет очень пористую структуру и является отличным теплоизолятором. Поэтому использование с напольным покрытием такого типа теплых полов бессмысленно и в случае с электрическими моделями опасно (от перегрева может возникнуть воспламенение токоведущих частей оборудования).

Под линолеум

Линолеум бывает разных типов: виниловый, коллоксиновый, релиновый, глифталевый и некоторые другие. Если по первому образцу вопрос использования с теплыми полами остается открытым, то другие однозначно не рекомендуются к применению. Они являются хорошими теплоизоляторами и выделяют вредные для организма человека испарения. На рынке есть такой вид линолеума как «мармолеум» — он выполнен из натуральных материалов, для укладки поверх теплого пола желательно отдать предпочтение ему.

Основные ошибки при монтаже теплого пола своими руками

Строгое соблюдение технологии установки теплого пола гарантирует комфорт и уют в доме. Однако в случае нарушений система может стать источником многих проблем. Чтобы избежать их, нужно знать о типичных ошибках при монтаже.

Отсутствие расчета

Не зная, какие теплопотери дает то или иное помещение, невозможно правильно установить нужную мощность оборудования. В результате может получиться очень затратная и малоэффективная система, которую нужно будет заново переделывать.

Неправильный шаг укладки элементов

Оптимальный вариант – рассчитать эту величину индивидуально для каждого помещения. Усредненная величина составляет от 10 см до 30 см. При более редком расположении комната не прогреется в достаточной мере. Если чересчур часто – будет очень жарко и выйдет перерасход энергии. Также следует обратить внимание на равномерность укладки. Иначе может получиться так называемая «тепловая зебра» — чередование более и менее нагретых участков.

Недостаточная теплоизоляция под полом

Иногда она и вовсе может отсутствовать. В этих случаях почему-то хозяева уверены, что все тепло в силу его физических свойств должно идти исключительно вверх. Это большое заблуждение, так как теплопроводность стяжки и бетона выше, чем у воздуха примерно в 30 раз. Поэтому нагретость как раз будет распространяться по пути наименьшего сопротивления, то есть вниз.

Отсутствие компенсирующей демпферной ленты

Как известно, цементно-песочная стяжка при нагреве расширяется. Если нет сглаживающего температурные колебания материала, то она или покоробится, или пойдет трещинами. В любом случае это приведет к ее деформации и, как следствие, к порче напольного покрытия. При метраже помещения по площади большем 40 м² демпферную ленту целесообразно разделить и сделать компенсирующие термошвы.

Чрезмерная длина труб

В случае укладки контура водяного теплого пола длина его труб диаметром 16 мм не должна превышать 100 м. В противном случае насос не сможет продавить массу жидкости, расположенной в канале трубопровода. Или понадобится перекачивающее устройство повышенной мощности, что приведет к неоправданным затратам. К тому же появится посторонний шум от прохождения большого потока жидкости.

Несоответствующая толщина стяжки

Слишком малая ее величина приведет к возможному появлению трещин и деформации пола. Более толстый слой вызовет так называемый эффект «зебры» (образования волнистости поверхности), что также плохо скажется на состоянии напольного покрытия. А чрезмерное утолщение стяжки затруднит теплоотдачу и снизит эффективность работы системы отопления.

Отсутствие контрольного пуска перед стяжкой

Может привести к неприятным неожиданностям. Если пол водяной – к протечкам. Если установлен электрический аналог – к пробою. В любом случае ремонт потребует немалых душевных и материальных издержек.

Неподходящее напольное покрытие

Оно может стать причиной следующих проблем:

• Плохая теплоотдача и низкая температура в помещении;
• Испорченный внешний вид покрытия;
• Выделение вредных веществ;
• Причина пожара;
• Перерасход энергии.

Отсутствие воздухоотводчиков в коллекторах

Касается водяных теплых полов. Завоздушенность системы приводит к потере эффективности теплоотдачи. В конце концов в замкнутом контуре образуется воздушная пробка, которая остановит циркуляцию жидкости.

Цены на монтаж теплого пола специалистами

Рынок изобилует предложениями по укладке теплых полов. Многие фирмы, специализирующиеся на такого рода услугах, предлагают ряд сопутствующих выгодных предложений. Например:

• Максимально быстрый расчет;
• Доставку комплектующих без предоплаты;
• Экономию материалов и средств на монтаж;
• Длительный срок гарантии на установленный пол.

Стоимость в зависимости от пакета предоставляемых услуг может колебаться в пределах:

Кабель в стяжку	450-2500 рублей/м2
Нагревательный мат под плитку	350-1100 рублей/м2
ИК-пленка под ламинат	300-1100 рублей/м2
Водяной теплый пол	450-1250 рублей/м2

Отдельно считается монтаж распределительного шкафа и коллектора (приблизительно 4000-6000 рублей).
