Канализационный колодец

Для грамотного обустройства автономных стоков требуется установка колодцев канализации. Рассказываем про виды колодцев, их назначения и делимся советами по обслуживанию таких конструкций
Канализационный колодец

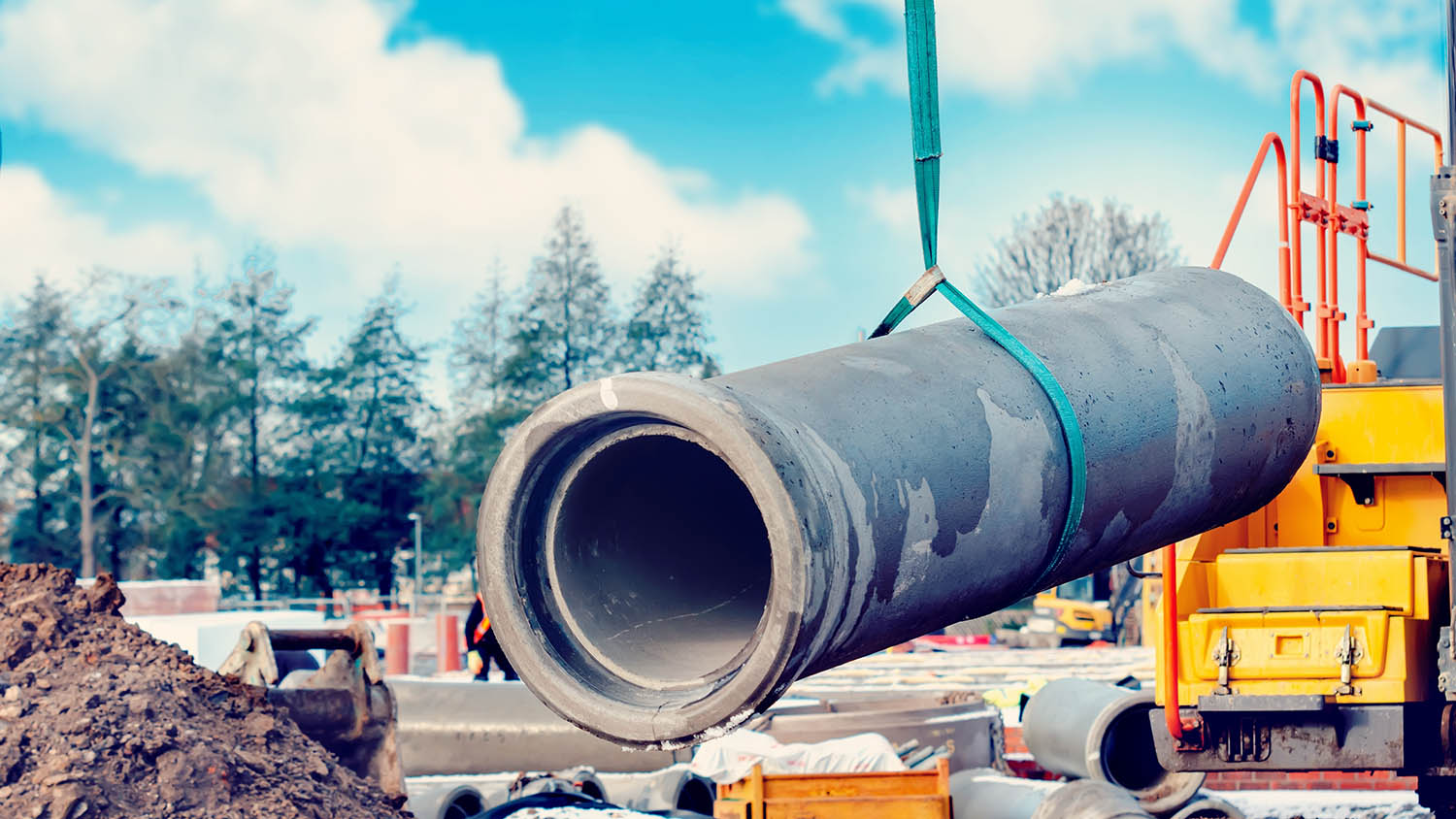

Канализационный колодец. Фото: shutterstock.com

Канализационная система играет важную роль в жизнеобеспечении дома. Кто жил на даче или в деревенском доме с туалетом во дворе, тот знает, какие неудобства это вызывает. Избежать этого помогает канализация. Но для ее нормального функционирования нужны «правильные» колодцы. Рассказываем про выбор и монтаж канализационного колодца в 2023 году.

Что такое канализационный колодец

Канализационный колодец – это устройство, позволяющее обслуживать систему канализационных сетей, как правило, трубопроводы которых проложены под землей. В процессе эксплуатации для доступа к трубам колодцы ставят:

  • В местах изменения скорости сточных вод (перепад диаметра труб, их расположения или уклона);
  • На изгибах трубопроводов;
  • На стыках магистральной трассы с боковыми ветками;
  • В местах, где требуется вести наблюдение за состоянием канализации;
  • В некотором удалении от жилого дома согласно санитарным нормам.

Полезная информация о канализационных колодцах

Рассмотрим основные параметры, о которых необходимо знать перед покупкой и установкой канализационного колодца:

Документация (необходимо ознакомиться перед установкой колодцев)Колодцы, их устройство, предназначение и место установки описываются в специальном документе СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»1. Там же указаны требования обслуживания таких сооружений;
Параметры проникновения влаги в грунт (понадобятся для выбора места установки фильтрующего и накопительного колодцев)1 м² средне крупного песка в сутки впитывает около 80 л воды, супесь – до 40 л, суглинок – 25 л, глина трещиноватая – всего 5 л;
Методика определения типа грунта на участкеНеобходимо выкопать ямку размером примерно 30х30 см на глубину около 15 см. В образовавшуюся лунку налить жидкость до верхних краев. Нужно засечь время, когда вода исчезнет под землей. 18 секунд – песок, 0,5 мин – супесь, 2 мин – суглинок, более двух минут – глинистая почва;
Первоначальное условие установки колодцаКолодец обычно устанавливают на участке в самой низкой точке до прокладки канализационных труб, при этом необходимо рассчитать правильный угол наклона, чтобы жидкость текла самотеком;
Использование в колодце дополнительных устройствЧтобы избежать обратного хода стока в начальном накопительном колодце во время засорения необходимо в зоне выпускного патрубка установить обратный клапан.

Для чего нужен канализационный колодец

Колодцы нужны для профилактического осмотра канализации. Они позволяют осуществлять наблюдение за состоянием водного потока в трубах. Есть колодцы для фильтрации сточных вод. Такие сооружения устанавливают в песчано-супесчаных грунтах, которые хорошо пропускают жидкость. Если почва преимущественно состоит из глинисто-суглинистых фракций, то ставят колодцы накопительного типа. Они служат для сбора отходов жизнедеятельности с дальнейшим их удалением. Различаются колодцы также по виду материала (бетон, пластик, кирпич), из которого они сделаны, и по функциональному предназначению.

Канализационный колодец нужен для обслуживания системы канализационных сетей. Фото: shutterstock.com
Канализационный колодец нужен для обслуживания системы канализационных сетей. Фото: shutterstock.com

Как устроен канализационный колодец

Конструктивно все колодцы состоят из следующих компонентов:

  • Основание или днище. Чаще всего это круглая плита. В фильтрующих колодцах роль основания играет слой гравия или песка, через который легко проходит вода;
  • Ствол шахты. Осуществляет роль рабочей камеры, предназначенной в зависимости от назначения для сбора жидкости, осмотра или ремонта. Внутри шахты располагается лестница или монтируются скобы для спуска и подъема на дно колодца. Также сюда подводят и отводят канализационные трубы;
  • Горловина. Это верхняя плита перекрытия, в которой предусмотрено отверстие люка с крышкой, позволяющее получить доступ внутрь рабочей камеры для производства работ или откачки сточных вод;
  • Дополнительные устройства. Современные колодцы могут оборудоваться приспособлениями от промерзания, дождеприемниками и другими механизмами.

Виды колодцев для канализации

Все колодцы подразделяются по определенным классифицирующим признакам.

По характеру транспортируемой субстанции:

  • Бытовые;
  • Промышленные;
  • Атмосферные (для сбора осадков).

По способу вывода сточных вод колодцы подразделяются на:

  • Сплавные. Они обеспечивают условия для стока вод;
  • Вывозные. Имеют функцию сбора с последующей откачкой.

По функции

По функциональному предназначению канализационные колодцы делятся на:

  • Фильтрующие;
  • Накопительные;
  • Коллекторные;
  • Перепадные;
  • Смотровые.

Фильтрующие

Исходя из названия, такие компактные очистные сооружения предназначены для фильтрации сточных вод. Для этого у них отсутствует нижняя монолитная плита основания – вместо нее оборудуют многослойный фильтр. Фильтрующим элементом служит песок, щебень, битый кирпич, керамзит или другие мелкие фракции твердых пород. Часто фильтрующая часть колодца состоит из нескольких слоев разных материалов, различающихся по величине сыпучих частей. Толщина фильтра составляет не менее 1 метра.

Фильтрующие канализационные колодцы устанавливают вдали от водоемов для отведения воды. Также они применяются там, где нет сливной канализации, а объем сливных вод не превышает 1 м3. Их можно включить в дренажную систему или ливневую канализацию. Фильтрационные колодцы целесообразно ставить на доочистку вод после предварительной очистки септиком. Копаются фильтры-колодцы преимущественно в грунтах, обладающих высокими фильтрующими свойствами (песок, супесь).

Накопительные

Лучшее место для расположения колодцев-накопителей – низина с глинистыми почвами. Колодец представляет собой герметичную камеру глубиной от 3 до 6 м. На верхней плите перекрытия монтируется люк (или широкая горловина), через которую при заполнении накопительного колодца производится откачка сточной субстанции. Она производится двумя основными способами:

  1. Вакуумный. Производится путем отсасывания сточных вод специальным насосом, создающим разрежение давления в системе отсоса;
  2. Гидродинамический. В этом случае в накопительный колодец подается вода, которая затем удаляется, промывая емкость.

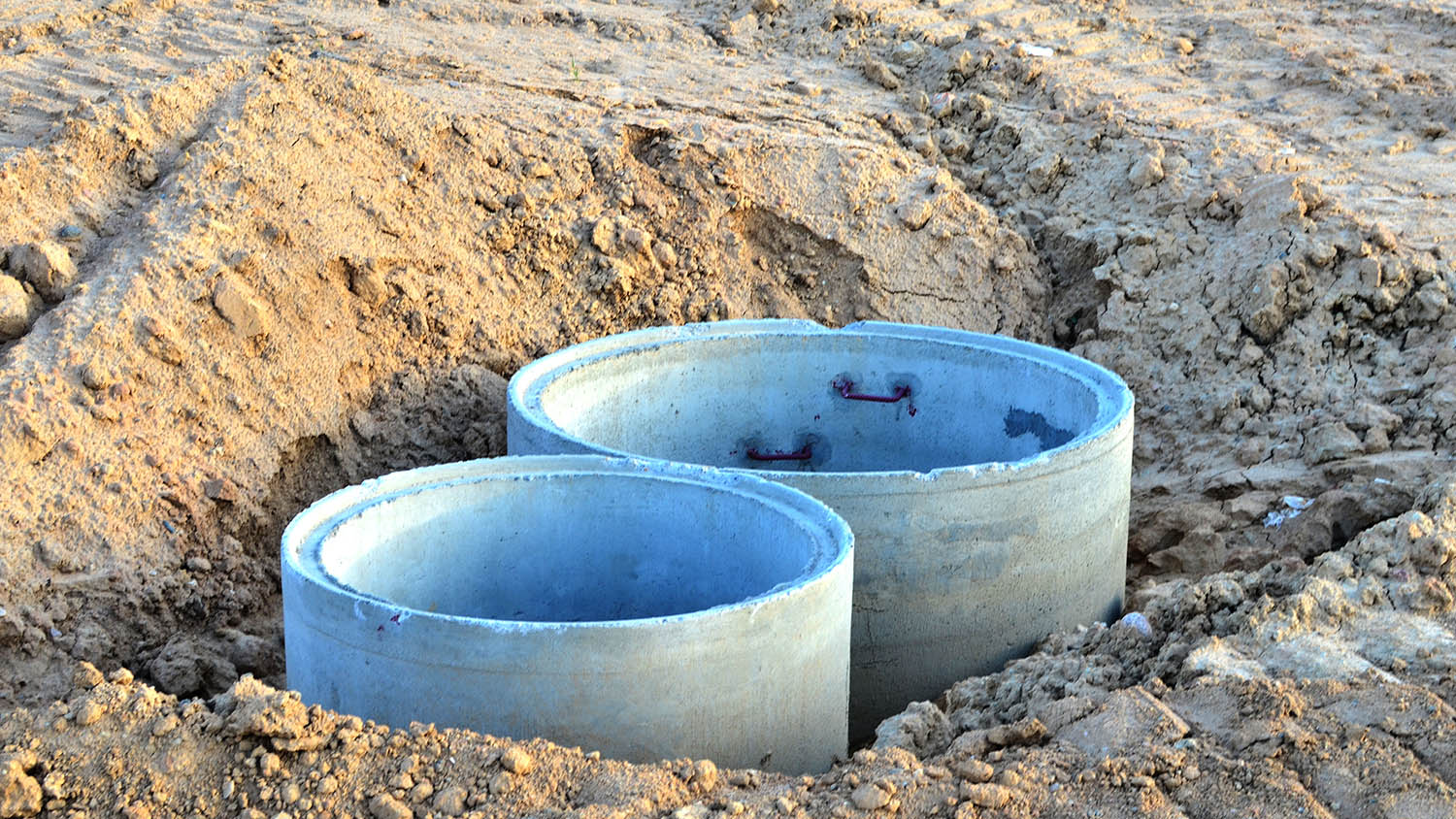

Колодцы могут классифицироваться по разным признакам. Фото: shutterstock.com
Колодцы могут классифицироваться по разным признакам. Фото: shutterstock.com

Коллекторные

Применяются для сбора воды после очистки. Еще коллекторный колодец ставится на линии ливневой канализации. Его основная функциональная задача заключается в накоплении воды для вторичного использования. В связи с этим такие колодцы должны быть максимально герметичны и иметь достаточно большой объем рабочей камеры. В простом варианте коллекторные колодцы часто используют как промежуточное звено к подводу жидкости к накопительным емкостям.

Колодцы этого типа часто оборудуются системой автоматической водооткачки. В рабочую камеру может устанавливаться сигнальное устройство поплавкового типа. При достижении определенного верхнего уровня воды контакт замыкается и включает насос на откачку. Такие системы монтируются в основном в колодцах, накапливающих дождевую воду.

Перепадные

Предназначены для регулирования скорости прохождения водных потоков по системе канализации. Другая цель – скорректировать перепад высот на разных участках расположения труб, обеспечивая им правильный угол уклона. Еще перепадные колодцы устанавливают в местах пересечения трассы канализации с иными строительно-эксплуатационными сооружениями, а также в конечных пунктах канализационных линий (например, где вода сбрасывается в водоем).

Проще говоря, если на участке со сложным рельефом местности есть большой перепад высот, нужен перепадный колодец для погашения скорости течения паводковых или дождевых вод в дренажной системе. В связи с этим их устройство может быть:

  • Трубчатым. Это отрезок трубы, размещенный перпендикулярно потоку жидкости;
  • Каскадным. Скорость замедляется, преодолевая каскад препятствий;
  • Быстроточным. Канал прохождения имеет несколько колен, расположенных под большими углами относительно друг друга;
  • Профильным. Поток воды ударяется в вертикально стоящий металлический профиль;
  • Перегородчатым. Роль отбойника жидкости играет вертикальная пластина.

Смотровые

Устанавливаются в местах канализационной системы, наиболее уязвимых в плане нарушений функционирования. Это могут быть:

  • Участки трубопровода длиной свыше 50 м;
  • Узловые соединения;
  • Места разветвлений труб;
  • Места с переменой диаметра или изменения уклона труб.

Основная цель такого колодца – обеспечить возможность доступа к оборудованию канализации для осуществления его ремонта, очистки или профилактики. В дополнительные функции могут входить забор воды на анализ и промывание системы. Как правило, такие колодцы устанавливаются через 15 метров один от другого. От частного дома колодец располагают на расстоянии около 3 м.

По материалу

Существует следующая классификация по материалу изготовления канализационных колодцев:

Пластиковые или полимерные

Материал обладает легким весом (до 25 кг), что облегчает монтаж. Стыки герметизируются резиновыми муфтами. Колодцы устойчивы к воздействию внешней среды, а монтаж не требует использования кранов и другой спецтехники. Различают несколько видов полимеров, применяемых для изготовления колодцев:

  • Многослойный поливинилхлорид;
  • Полипропилен;
  • Полиэтилен низкого давления.

Полимерные колодцы химически нейтральны и не выделяют вредные летучие фракции. По форме стенки канализационных шахт могут быть гладкими или гофрированными. При помощи гофры можно регулировать высоту колодца.

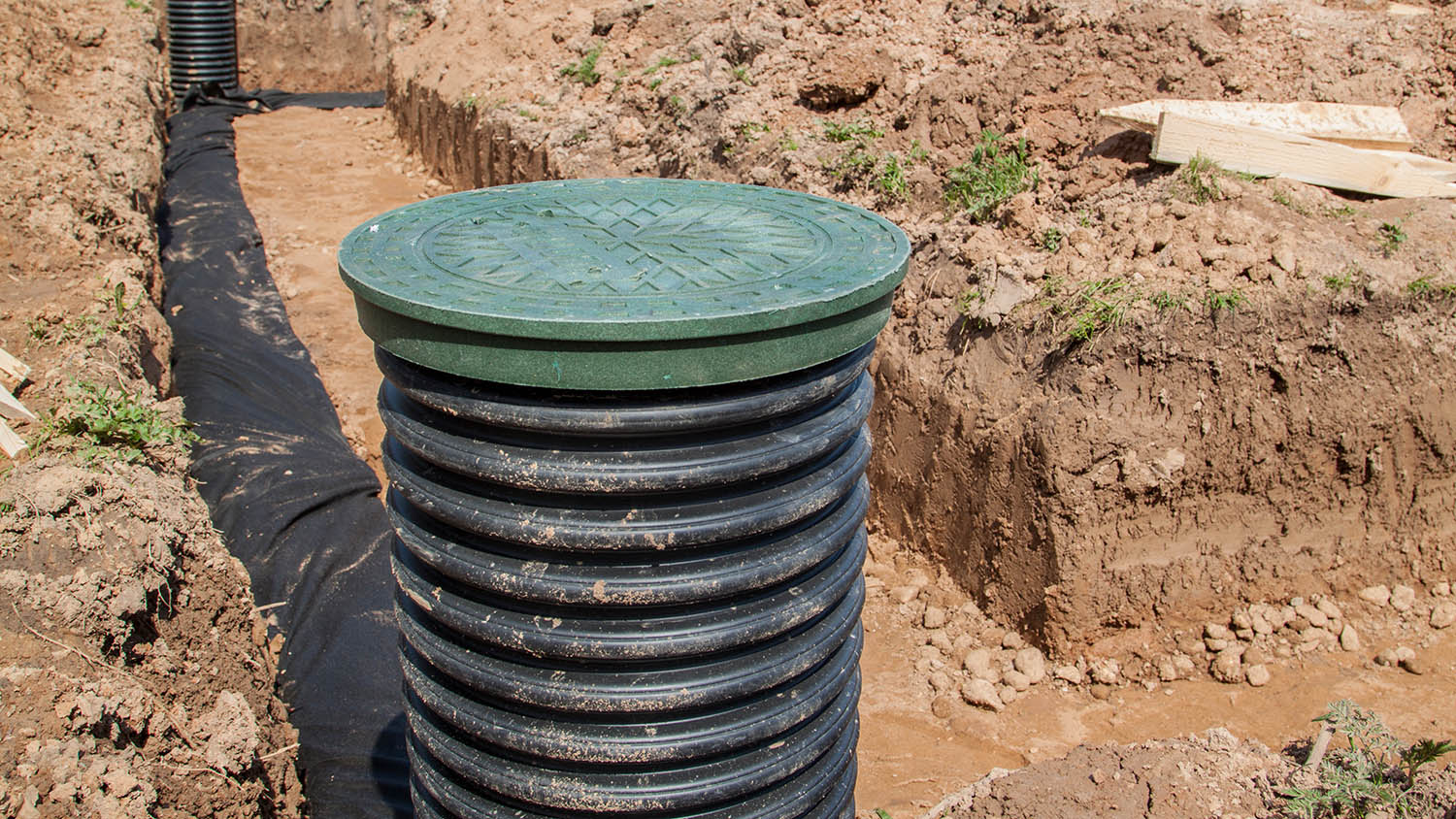

Колодец полимерный. Фото: shutterstock.com
Колодец полимерный. Фото: shutterstock.com

Бетонные

На сегодняшний момент бетон является самым распространенным материалом для изготовления канализационных колодцев. Классический способ оборудования шахты – бетонными кольцами. Их можно относительно просто установить, также они прочные и долговечные. Однако вместе с преимуществами существуют и недостатки. Большой вес (одно кольцо может весить 0,6 тонны) изделий вынуждает использовать специальную технику для транспортировки. В некоторых случаях появляется необходимость герметизации стыков, что также является минусом. Бетон обладает относительно высокой пористостью. Это заставляет делать  дополнительную гидроизоляцию.

Разновидностью бетонных изделий являются колодцы, выполненные из железобетона. Основное преимущество монолитных железобетонных конструкций, заливаемых по месту установки, – герметичность. Обычно их оборудуют в местах с тяжелым грунтом или с высоким уровнем грунтовых вод. Такие колодцы сложно смонтировать, поэтому нужна дополнительная трудоемкая подготовка, специальная техника и высококвалифицированный персонал.

Кирпичные

Кирпичная кладка, из которой сделан колодец, отличается герметичностью и относительной дешевизной материала. Она стойка к воздействию внешней среды, прочна и прослужит длительный срок. Однако колодцы из кирпича сложно сделать – нужен хороший специалист-каменщик, чтобы правильно положить кладку. Процесс монтажа более трудоемкий и длительный в сравнении с колодцами из других материалов. Для производства шахты используется только красный кирпич. Он изготовлен из обожженной глины и имеет водоотталкивающие свойства. В настоящее время кирпичные колодцы встречаются редко.

По назначению

Системы канализаций присутствуют практически во всех сооружениях и зданиях промышленно-хозяйственного, общественного и жилого предназначений. В зависимости от этого по канал канализации проходят разные по составу, объему и степени агрессивной вредности сточные воды. По этому признаку принято различать разные виды канализационных колодцев:

Бытовые

Ставятся на канализационных линиях, обслуживающих жилые и общественные здания. По характеру загрязнений сточные воды, текущие в них, подразделяются на фекальные и хозяйственные.

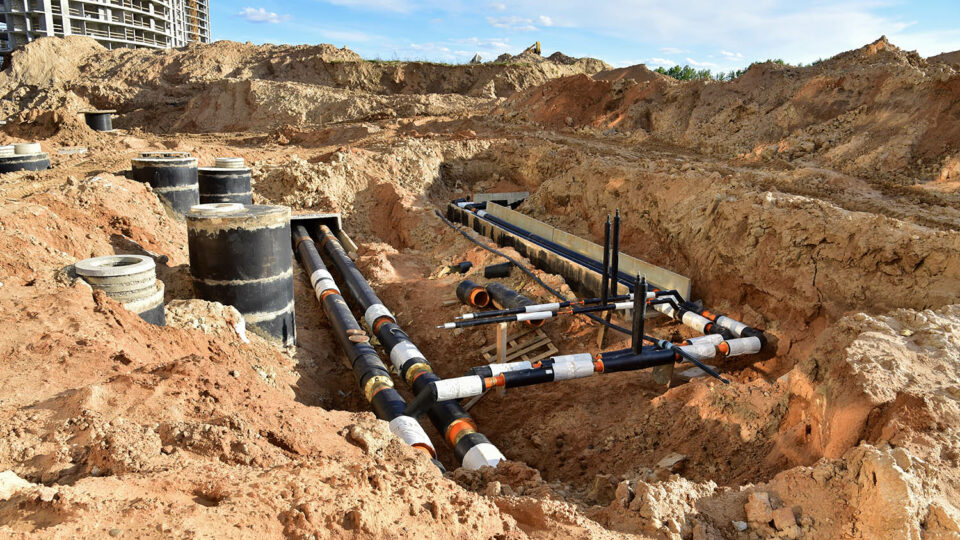

Системы канализаций присутствуют практически во всех сооружениях. Фото: shutterstock.com
Системы канализаций присутствуют практически во всех сооружениях. Фото: shutterstock.com

Промышленные

Они монтируются в канализацию промпредприятий. Отличаются большим объемом (от 0.27 м3) и повышенными требованиями к гидроизоляции из-за того, что сточные воды имеют высокое содержание в составе химических и механических примесей.

Атмосферные

Входят в сеть дренажной системы городских агломераций или частных домов. Они в основном служат для сбора и вывода с улиц и дворов талых и дождевых вод.

Как выбрать канализационный колодец

Рассмотрим на примере колодца из бетонных колец:

  1. Определение глубины заложения. В этом поможет СП 32.13330.2012 пункт 6.2.42. согласно нормам которого для труб диаметром до 500 мм наименьшее расстояние от поверхности земли вглубь должно составлять 0,3 м, средняя глубина промерзания – 1,5 м, а глубина заложения – 1,2 м;
  2. Определение расстояния от дна колодца до лотка с трубопроводом. Это толщина стенки трубы плюс припуск в 30 мм;
  3. Установление типа поверхности. Он определяется согласно СП32.13330.2018 пункт 6.3.73. На проезжей части колодец устанавливается вровень с поверхностью, в зеленой зоне он должен выступать на 50-70 мм, на незастроенной территории – на 200 мм;
  4. Расчет высоты колодца. Суммируем результаты вычислений пунктов 1-3 и получаем полную высоту;
  5. Выбор материала. Для рабочей камеры выбирается одно кольцо стеновое (КС10.9) высотой 0,9 м;
  6. Расчет высоты горловины. Она получается в результате вычитания из общей глубины длины кольца. В это расстояние будет входить толщина плиты перекрытия, чугунного люка, доборных колец и швов;
  7. Выбор днища. Это плита ПН-10.

Аналогично выбираются колодцы из пластика. Только учитывается то, что в рабочей камере отсутствуют соединительные швы и горловина не будет содержать доборные кольца.

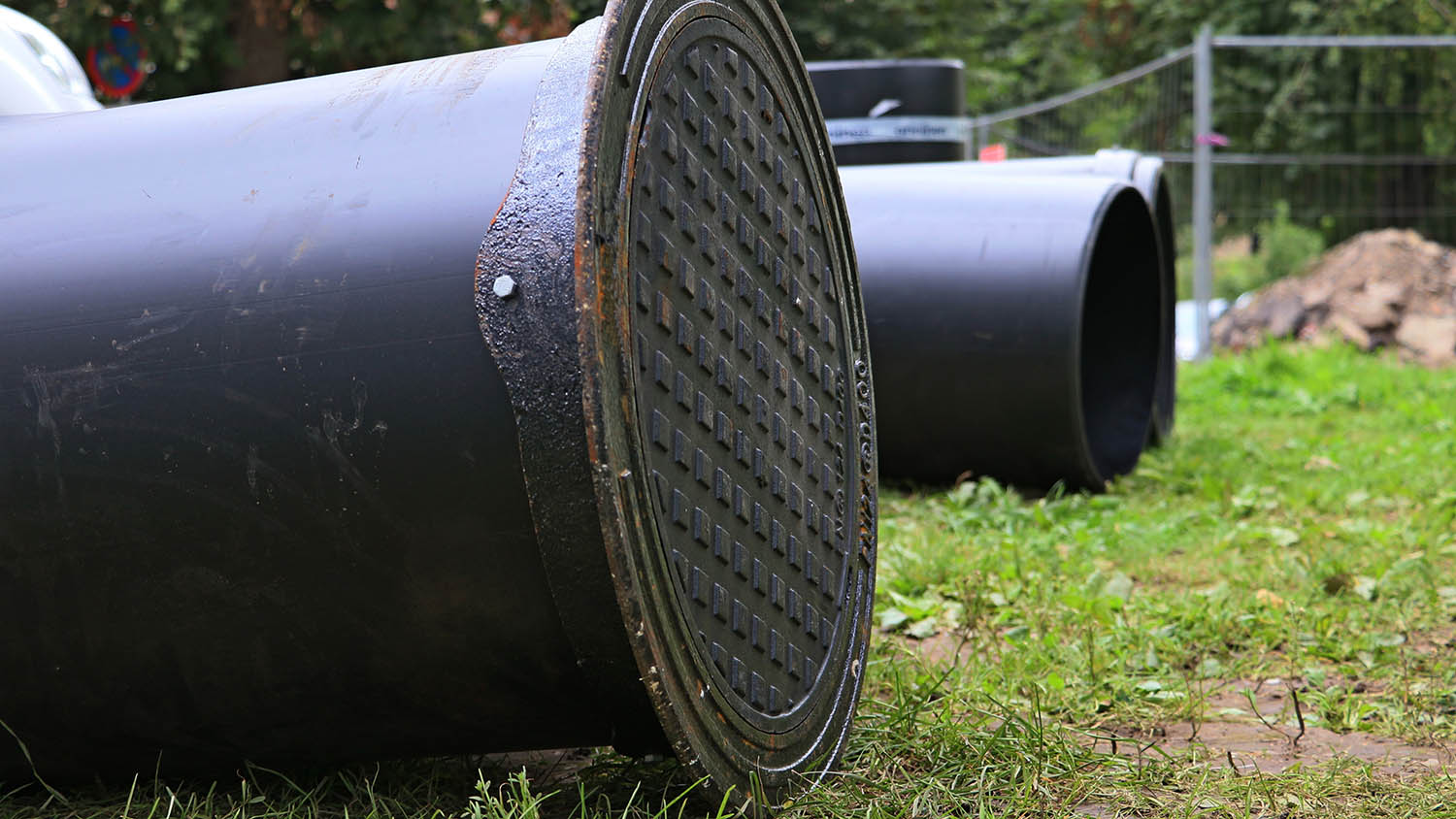

Компоненты канализационного колодца. Фото: shutterstock.com
Компоненты канализационного колодца. Фото: shutterstock.com

Как установить канализационный колодец

Рассмотрим основные правила и требования к установке канализационных колодцев:

Требования к канализационному колодцу

Устанавливаемый колодец должен соответствовать требованиям согласно нормативной документации и отвечать определенным характеристикам прочности и герметичности. Разрешенные к использованию материалы:

  • Заводские пластиковые или полиэтиленовые конструкции. Условия промышленного производства гарантируют соблюдение качества продукции согласно требованиям ГОСТа4;
  • Железобетонные кольца. Они также производятся в заводских условиях и проходят процедуру ОТК (отдел технического контроля);.
  • Влагостойкий кирпич или бутовый камень.

Также есть определенные требования к размеру колодца. Он зависит от диаметра труб, используемых в канализационной системе. Если трубный диаметр составляет менее 300 мм, то размер колодца в поперечнике должен быть не меньше 1 м. При больших трубах рабочая камера должна иметь диаметр от 1,5 м.

Существуют условия и к гидроизоляции дна колодца:

  • Донная изоляция может выполняться специальным уплотнительным шнуром, выложенным по контуру кольца и расширяющемуся под действием влаги;
  • Второй способ гидроизоляции дна – при помощи рубероида, приклеенного к основанию битумной мастикой в 3-4 слоя. Рубероидные концы клеятся на стенки камеры;
  • Стык дна со стенкой допускается законопатить ремонтным составом. На первый слой накладывается лента гидроизоляции и промазывается вторым слоем смеси.

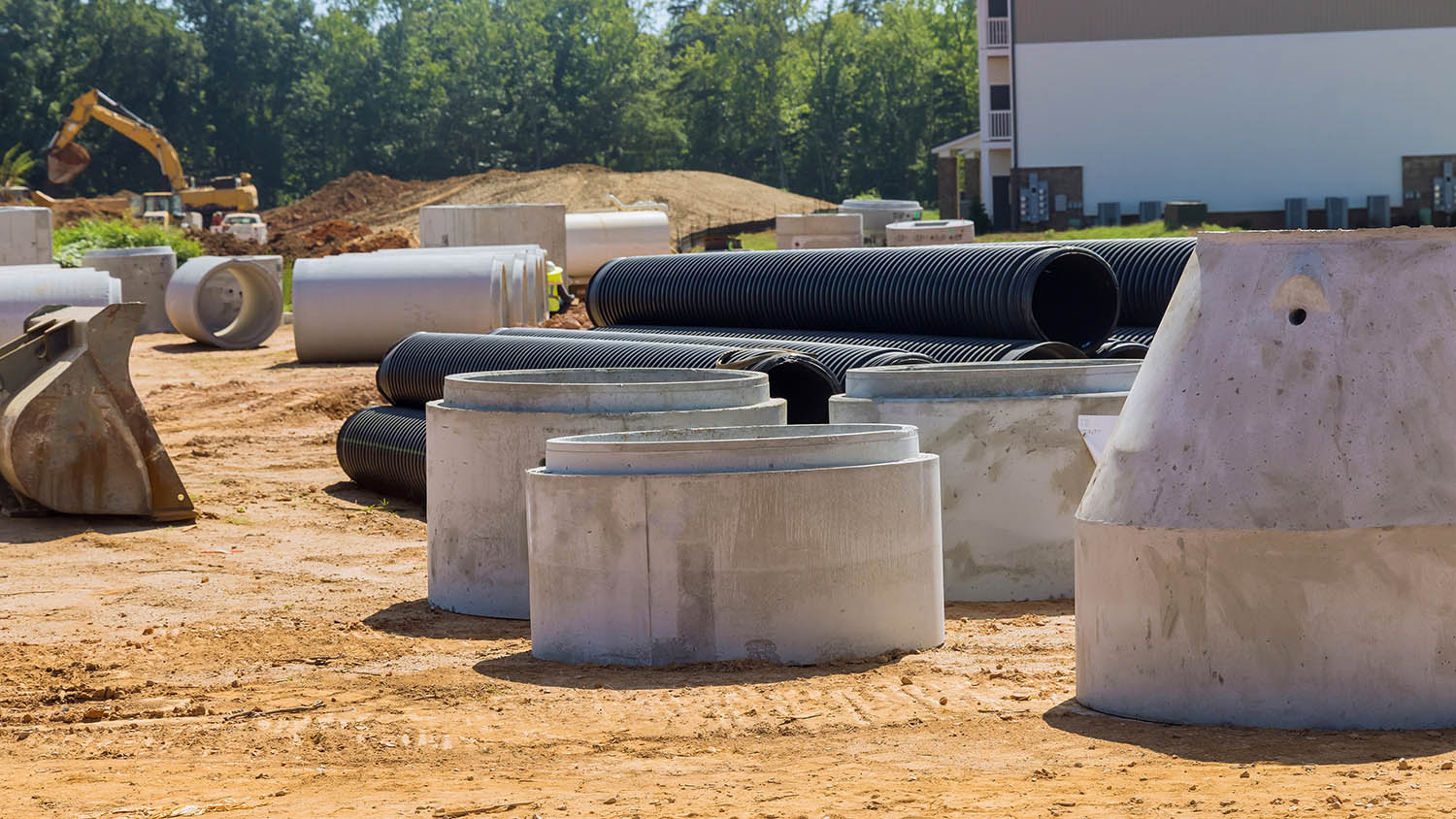

Канализационная система. Фото: shutterstock.com
Канализационная система. Фото: shutterstock.com

Выбор расположения

Установку колодца следует начинать с выбора места расположения. На участке выполняются подготовительные работы, предшествующие монтажу: вырубают все деревья с кустарниками и снимают слой плодородной почвы. Далее, согласно требованиям ГОСТ и СНиП, делается разметка участка5. В нее входит:

  • Замер расстояния от выхода канализации до колодца;
  • Определение естественного уклона почвы;
  • Расчет глубины залегания колодца.

Монтаж пластикового колодца

Для правильного монтажа пластикового канализационного колодца необходимо соблюдать пошаговую инструкцию:

  1. Произвести земляные работы. В зависимости от объема и глубины колодца котлован роют или вручную, или экскаватором. Дно вырытого котлована засыпают слоем щебня и основательно трамбуют. Затем заливают цементным раствором или кладут бетонную плиту основания (если это не фильтрующий колодец);
  2. На плиту основания устанавливают рабочую камеру колодца, предварительно закрыв заглушками отверстия под трубы и тщательно ее закрепляют. В противном случае плохо закрепленную пластиковую шахту может выдавить из грунта при его вспучивании;
  3. Удалить заглушки и присоединить трубы. При необходимости используют канализационные отводы;
  4. Засыпать грунтом пластиковую камеру;
  5. Установить верхнюю крышку, используя уплотнительное кольцо. Уплотнение предварительно очищают и смазывают;
  6. На заключительном этапе установить крышку люка.

Монтаж бетонного и кирпичного колодцев

Бетонный колодец монтируется следующим образом:

  1. Земляные работы и основание колодца производят аналогично как для пластиковых;
  2. Собирают рабочую камеру. Для этого в кольцах делают отверстия под трубы;
  3. Нижнее кольцо ставят на бетон или делают гидроизоляцию;
  4. Подсоединяют трубы;
  5. Монтируют следующие кольца и изолируют стыки;
  6. Устанавливают верхнюю плиту перекрытия с люком;
  7. Засыпают котлован с колодцем грунтом.

Монтаж кирпичного колодца производится аналогично бетонному колодцу. Только вместо колец выкладывается круговая кирпичная кладка, предусматривающая входные отверстия под трубы. После их подсоединения стыки изолируются раствором.

Обслуживание канализационного колодца

В него входит осмотр и очистка. Очистить колодец можно при помощи:

  • Илососа. Это специальная насосная станция, предназначенная для откачки не очень жидких стоков;
  • Вакуумной установки. Она отличается повышенной мощностью;
  • Гидродинамической промывки. Сначала в систему под напором подается вода, после стоковая смесь откачивается в емкость;
  • Химических средств. Современные препараты эффективно разлагают даже самые закоренелые засорения.

Также в обслуживание колодца входит его ремонт. Он состоит из профилактического и капитального. В профилактику может входить, например, герметизация швов или другой мелкий ремонт. Капитальное ремонтирование колодца включает в себя работы масштаба восстановления рабочей камеры или его углубление.

Устанавливаемый колодец должен соответствовать требованиям согласно нормативной документации. Фото: shutterstock.com
Устанавливаемый колодец должен соответствовать требованиям согласно нормативной документации. Фото: shutterstock.com

Отзыв эксперта о канализационных колодцах

Отзывом о канализационных колодцах делится Игорь Черноголов, почетный строитель РФ, заслуженный предприниматель Свердловской области, член президиума организации «Опора России»:

«Канализационные колодцы, выполненные традиционным способом из железобетонных колец заводского производства, по-прежнему занимают главенствующее положение на рынке. Тем более, если применить современный надежный способ проникающей гидроизоляции бетона, а соединения между кольцами загерметизировать эластичной лентой с помощью специального эпоксидного клея с мощной адгезией к бетону (она предназначена для герметизации подвижных соединений и деформационных швов). Бетонные колодцы более долговечны, в отличие от изделий из других материалов, поэтому я рекомендую выбирать именно их, вне зависимости от назначения».

Сколько стоят работы по монтажу канализационных колодцев в 2023 году

За один кубометр канализационного колодца в 2023 году в среднем берут от 3500 рублей в зависимости от региона. Некоторые фирмы устанавливают расценки за установку колец: от 2500 за 1 шт. Заделка швов и крепление кольца – от 1000 руб. Установка люка или решетки будет стоить от 350 рублей.

Популярные вопросы и ответы

На популярные вопросы читателей о канализационных колодцах отвечает Игорь Черноголов, почетный строитель РФ, заслуженный предприниматель Свердловской области, член президиума «Опора России».

Как можно сэкономить на покупке и монтаже канализационного колодца?

Сэкономить можно, сделав все правильно и надежно, чтобы не понадобились дальнейшие переделки. Ведь основные проблемы возникают в осенне-весенний период, когда наблюдаются подвижки грунта, и он начинает давить на конструкцию. В результате кольца смещаются относительно друг друга, нарушая внешний гидроизоляционный слой.

При монтаже после установки колец необходимо произвести обратную отсыпку котлована с послойной утрамбовкой непучинистым грунтом. Для того чтобы избежать смещений колец, их необходимо скрепить между собой металлическими креплениями на дюбели глубиной не более 5 см. На один такой шов будет достаточно трех креплений. Для крепления бетонного основания к нижнему кольцу можно использовать металлические уголки.

Также экономию можно получить, если обработать кольца изнутри бюджетной проникающей гидроизоляцией, чтобы исключить фильтрацию влаги через тело бетона, а швы между кольцами герметизировать недорогим шовным безусадочным составом.

На что надо обратить внимание при приемке работ по монтажу канализационного колодца?

Принимая работы, надо обратить внимание на несколько пунктов:

• Как обеспечена гидроизоляция самих колец (чтобы исключить проникновение стоков через тело бетона в почву);

• Каким образом герметизированы стыки между бетонными кольцами, обеспечена ли герметичность швов между кольцами в случае сезонного «хождения» грунта;

• Какую гарантию дает компания, выполняющая работы по устройству канализационного колодца, какой срок и на какие узлы.

Можно ли использовать канализационный колодец для слива фекалий?

Можно, если соблюдены санитарные нормы и при устройстве канализационного колодца обеспечена его надежная гидроизоляция. Это крайне важно, например, в загородном доме. Если стоки попадут в почву рядом с источником питьевой воды (через канализационный колодец), они обязательно окажутся и в источнике, поскольку и то, и другое, как правило, расположено на одном участке. Стоки, даже бытовые – это крайне агрессивная среда.

Как часто нужно очищать канализационный колодец?

Периодичность зависит от конкретных условий эксплуатации. Одни колодцы очищаются 1 раз в два-три года. Другие – раз в квартал (при активной эксплуатации).

Можно ли установить канализационный колодец своими руками?

Самостоятельно сделать канализационный колодец можно в части применения тех или иных строительных материалов. Для этого, как правило, компании-производители разрабатывают подробные инструкции, обеспечивают бесплатную техническую поддержку, консультации. Но надо понимать, что сделать абсолютно все своими силами, скорее всего, не получится. Как минимум, потребуется спецтехника: экскаватор для устройства котлована, манипулятор или кран для транспортировки колец. При устройстве канализационного колодца важно обеспечить его надежную гидроизоляцию, а непрофессионалу самостоятельно это сделать сложно.
