Сталебетонные перекрытия по профнастилу

Для перекрытий зданий традиционно используются сборные конструкции из железобетонных плит, изготавливаемых на заводах домостроительных комбинатов. Однако уже со второй половины XX века все чаще стал применяться способ монолитного бетонирования. Он характеризуется тем, что цементный раствор заливается непосредственно по месту строительства в заранее смонтированную опалубку. В этом случае также используется арматура, работающая на растяжение. Такой способ значительно ускоряет и удешевляет процесс возведения сооружений.

Что такое сталебетонные перекрытия по профнастилу простыми словами

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru. Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).

Профнастил изготавливается из стального оцинкованного или окрашенного проката небольшой толщины (около 0,4 мм) холоднокатаным способом. После прохождения через специальное вальцовочное оборудование металлические полотна получают волнистую, гофрированную форму или другую профилированную конфигурацию для увеличения жесткости.

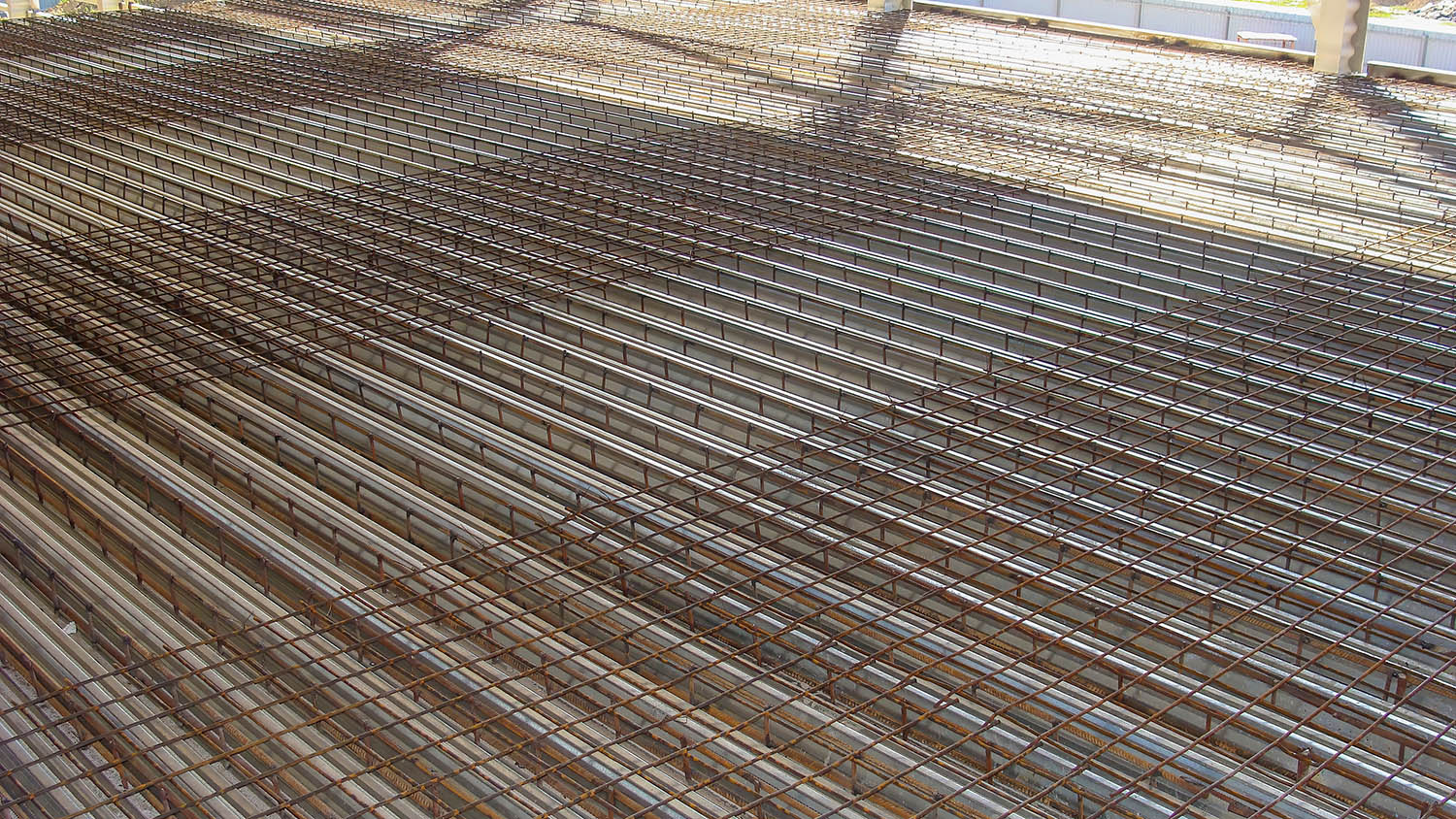

Одним из видов монолитного бетонирования является заливка сталебетонных перекрытий по профнастилу. В этом случае последний служит в качестве несъемной опалубки. После установки профнастила монтируется арматура, которая увеличивает несущую способность плиты перекрытия. Арматура укладывается на полки профиля и фиксируется специальными крепежными элементами, которые также принимают часть растягивающей нагрузки. Последней операцией является заливка бетона. Обычно применяют марки М400 или М500.

Полезная информация о сталебетонных перекрытиях по профнастилу

Современные зарубежные разработки позволили изготавливать профнастил с профилем особой конфигурации. За счет новой формы гребней можно значительно снизить расход арматуры. Это достигается за счет того, что вместо распространенной и утвержденной действующими нормами¹ арматурной сетки используется более тонкая (6 мм) сетка с ячейкой 100 или 150 мм. Противопожарные испытания подтвердили высокое качество нового изделия².

Характеристики, по которым выбирают профлист для сталебетонных перекрытий, указаны в таблице:

Применение сталебетонных перекрытий по профнастилу

Сталебетонные перекрытия по профнастилу обретают все большую популярность в строительстве. Их применяют при возведении чердачных и межэтажных перекрытий в качестве несъемной опалубки в частном и промышленном строительстве.

В частном домостроительстве

Сталебетонные перекрытия по профнастилу в частном строительстве — оптимальное решение благодаря своим преимуществам. Монтаж таких конструкций не требует сложных работ и может выполняться даже одним опытным рабочим. Небольшие площади монолита заливаются бетоном, приготовленным в бытовой бетономешалке. Установка листов профиля не вызывает сложностей. Единственное, что следует учитывать — гофрированная поверхность потолка, которую потребуется дополнительно выравнивать при отделке.

В городском и промышленном строительстве

Применение монолитных сталебетонных плит (СБП) также выгодно в городском и промышленном строительстве. Монтаж профильных листов и арматурной сетки не вызывает затруднений у бригады рабочих. Применение механической подачи бетона значительно ускоряет процесс заливки. Использование современных технологий позволяет существенно сэкономить материалы.

Плюсы и минусы сталебетонных перекрытий по профнастилу

Этот материал имеет многоцелевое назначение, которое зависит от толщины металлического листа и марки профиля. Для сооружений жилого и гражданского назначения подойдут модели с низким «гребнем» «или волной», для зданий промышленного предназначения – с высоким.

Плюсы

Все вышеперечисленные функциональные свойства делают профнастил очень востребованным строительным материалом на рынке.

Минусы

Среди недостатков сталебетонных перекрытий по профнастилу отмечают следующие:

Материалы для монтажа сталебетонных перекрытий по профнастилу

При выборе материалов для несъемной опалубки следует учитывать толщину профлиста. Оптимальной является толщина металла от 0,8 до 1,5 мм.

Список материалов и инструментов

• Бетон. Для монолитной заливки толщиной до 7 см можно использовать бетон разной консистенции: пористый, мелкозернистый, тяжелый или легкий. Оптимально применять марку М350 с мелким щебнем фракцией до 5 мм. Бетон должен соответствовать классу прочности на сжатие не ниже В15 (СНИП 2.03.01-84³).
• Профлист марки Н (несущий). Желательно наличие дополнительных ребер жесткости. Чем выше высота профиля, тем большую нагрузку выдерживает материал. Это позволяет использовать более тонкий металл без потери прочности. Для сталебетонных перекрытий используется специальный профлист с выштамповкой на боковом профиле — СКН50Z и СКН90Z.
• Арматурная сетка. Каркас изготавливают из арматуры класса Вр с диаметром прутьев 10-12 мм.
• Опорные балки. В качестве опор используют металлопрокат, например, двутавровый профиль, который выдерживает расчетную нагрузку.
• Стад-болты. Это анкеры, привариваемые к верхнему поясу балки для прочного соединения с профлистом. Возможно использование аналогов.
• Крепежные элементы: саморезы по металлу и заклепки.

Для заливки монолита в домашних условиях понадобятся следующие инструменты:

• Смеситель раствора.
• Лопата.
• Мастерок.
• Шуруповерт или заклепочник.

Расчет материалов

Для правильного расчета требуемого количества материалов необходимо учитывать следующие параметры:

1. Исходные данные для расчета: площадь перекрываемого помещения, марка профнастила, временная нагрузка (СНиП 2.01.07⁴), характеристики арматуры и бетона (СНиП 2.03.01), длина и количество опорных балок.
2. Определение расстояния между балками (L). Расстояние между опорами рассчитывается исходя из длины помещения и количества балок.
3. Толщина бетона определяется делением длины пролета (L) на просвет от верхнего среза бетонной поверхности до арматуры (около 35 мм).
4. Суммарная нагрузка на 1 м² (qp) рассчитывается по формуле: q_p=q_h × K, где q_h — масса конструкции, K — коэффициент надежности. Результат округляется в большую сторону.
5. Расчет изгиба плиты: M=q_p×L² / 11.
6. Сечение арматурной сетки определяется по формуле: A_s=M / R_s × ζ × h₀​, где значения R_s​ и ζ берутся из таблиц СНиП.
7. Подбор двутавра по сортаменту производится в соответствии с расчетными данными. Проверяется прочность балки по формуле: W_тр=Mr₁ / 1,12 × W.
8. Жесткость балки оценивается по выражению: M_n × L / 10EI.

Стоимость материалов и работ

Рекомендации по монтажу сталебетонного перекрытия по профнастилу своими руками

Сталебетонные перекрытия по профнастилу — это экономичное и надежное решение для частного и промышленного строительства. Они обеспечивают высокую скорость монтажа и долговечность конструкции, а также позволяют значительно сократить расход материалов при строительстве.

Разновидности сталебетонных перекрытий

Сталебетонные перекрытия по профлисту бывают двух видов:

• С опорой на балки. Профнастил укладывается на несущие балки.
• Без опор на балки. Конструкция опирается непосредственно на стены, допускается установка дополнительных опорных элементов при необходимости.

Подготовка к монтажу опорных балок

Опорные балки должны быть ровными и надежно закрепленными. Высота балок должна быть достаточной для прочной фиксации профнастила и выдерживания расчетных нагрузок.

Монтаж профнастила

Листы укладывают внахлест в один гребень, что предотвращает прогибы и щели. Крепление к балкам выполняется анкерными болтами, которые привариваются с шагом 300 мм, или саморезами по металлу.

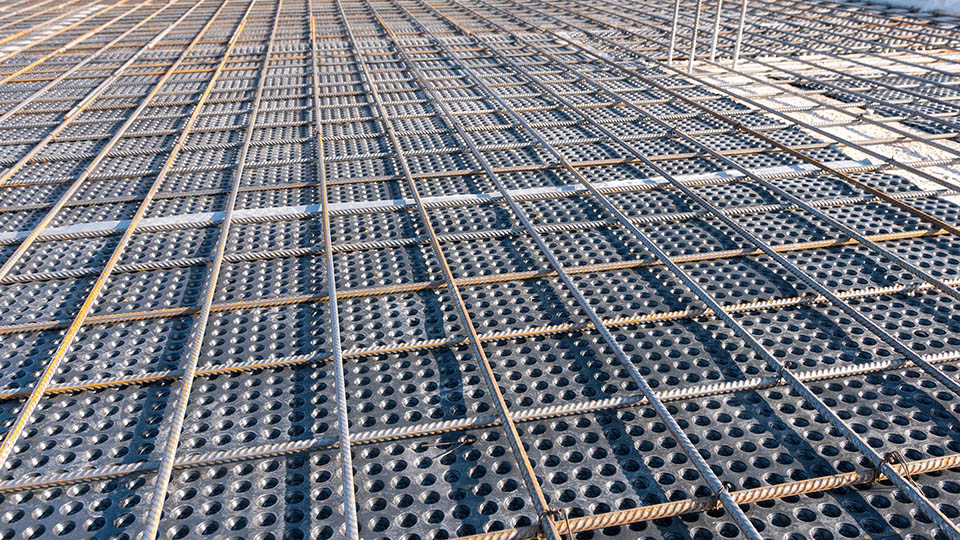

Укладка арматурной сетки

Арматура устанавливается на фиксаторы («стаканы»), что позволяет разместить ее в верхней трети бетона, обеспечивая оптимальное армирование. Элементы сетки связываются проволокой или свариваются между собой.

Заливка бетонной смеси

При приготовлении раствора важно следить за консистенцией бетона — он должен быть достаточно плотным, но текучим, чтобы обеспечить равномерное заполнение формы. После заливки рекомендуется использовать вибратор для удаления воздуха из смеси, что повышает плотность и прочность монолита.

Уход за монолитом

После заливки поверхность необходимо выровнять мастерком или правилом. Для предотвращения быстрого высыхания поверхность покрывают пленкой и оставляют на 7-10 дней. Полное затвердевание бетона происходит примерно через 28 суток.

Отзыв эксперта о сталебетонных перекрытиях по профнастилу

Дмитрий Демочкин, заместитель директора ПО «Эталон»:

«За последнее время увеличился объем использования профнастила для сталебетонных перекрытий, появляются специалисты, которые хорошо разбираются в вопросах применения этого материала. Это очень радует. Со своей стороны мы делаем очень много для популяризации и объяснения преимуществ этого профиля в сравнении с традиционным профнастилом. На тех объектах, где был использован этот профлист, мы видим реальный положительный эффект для застройщика и подрядчика».

Популярные вопросы и ответы

На вопросы отвечает Дмитрий Демочкин, заместитель директора ПО «Эталон».
