Обогрев кровли: схема монтажа и выбор системы антиобледенения с греющим кабелем

Система обогрева кровли позволяет предотвратить образование больших скоплений снега и льда, способствует своевременному их удалению через водостоки. Она дает значительно больший эффект, чем механическая уборка при помощи лопат и других приспособлений. Причем работа в автоматическом режиме способствует надежной защите крыши от зимних осадков в режиме 24/7, и для этого не требуется участие человека. Она эффективно работает по заложенной программе в строго определенные периоды времени. Например, когда по прогнозу синоптиков намечаются сильные снегопады, ледяные дожди или другие аномальные атмосферные явления.

Расскажем о способах обогрева кровли, правилах установки систем антиобледенения и основных ошибках, возникающих при их монтаже

Причины появления льда на крыше

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru. Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).

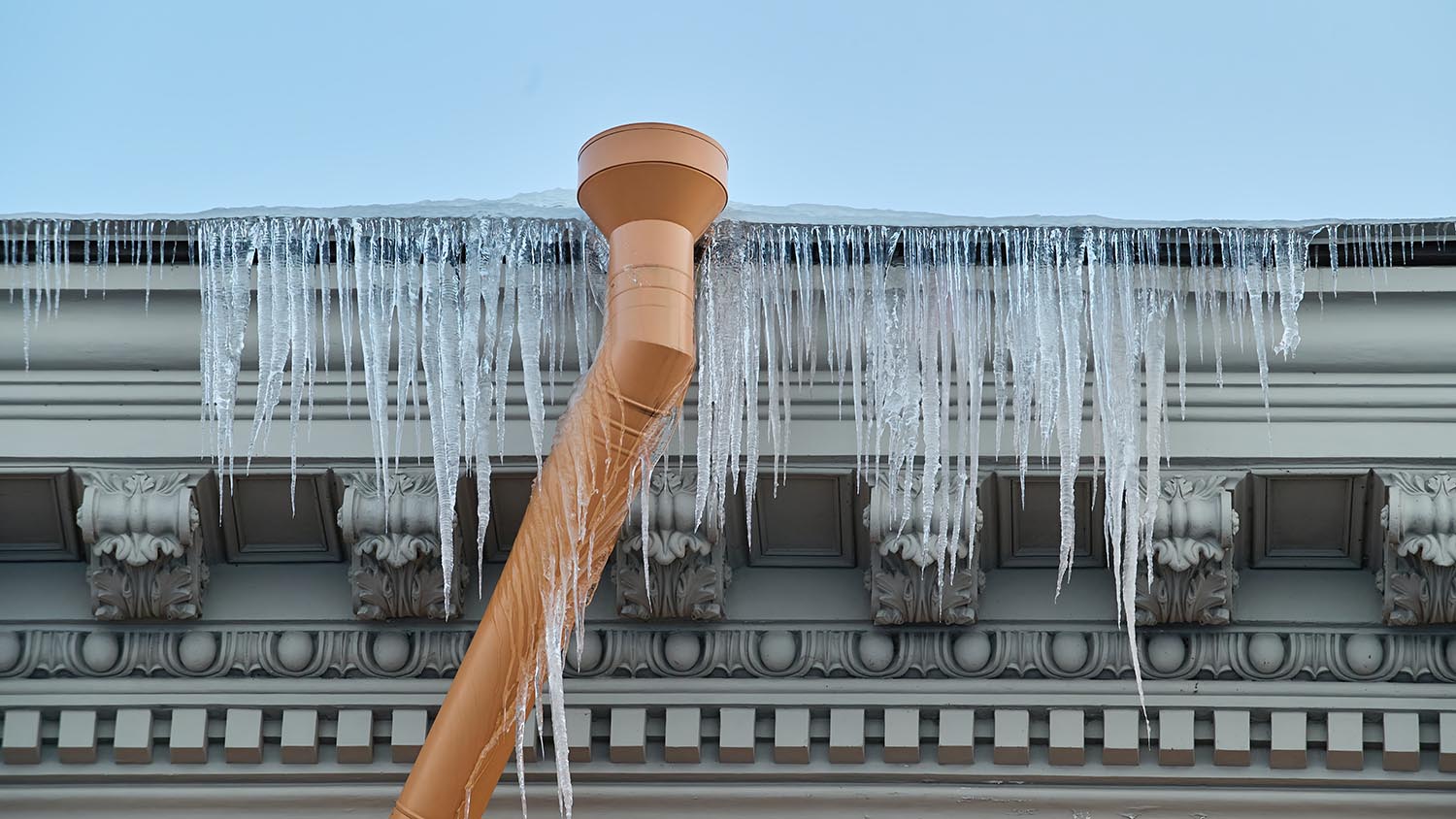

Основная причина обледенения крыши заключается в ее неудовлетворительной теплоизоляции. Тепло из здания нагревает поверхность кровли. Когда на нее, например, днем, падает снег, он тает. При понижении температуры ночью, скопившаяся влага замерзает, превращаясь в наледь, которую днем уже труднее растопить. Так постепенно образуются большие ледяные наросты и сосульки.

Талая вода, скопившаяся на теплых участках крыши, может замерзнуть и днем, если она попадет на холодную поверхность карниза. Особенно в том случае, если присутствуют снегозадержатели. При хорошей теплоизоляции температура по всей поверхности кровли остается практически одинаковой (около нуля или чуть ниже в зависимости от толщины снежного покрова).

Таяние снега на крыше также происходит из-за действия прямых солнечных лучей. Они нагревают свободные от снега места на темной кровельной поверхности достаточно сильно. Еще одной причиной возникновения наледи становятся резкие суточные перепады температуры. В итоге на самом верху здания образуются плотные пласты наста и так называемые «ледяные панцири».

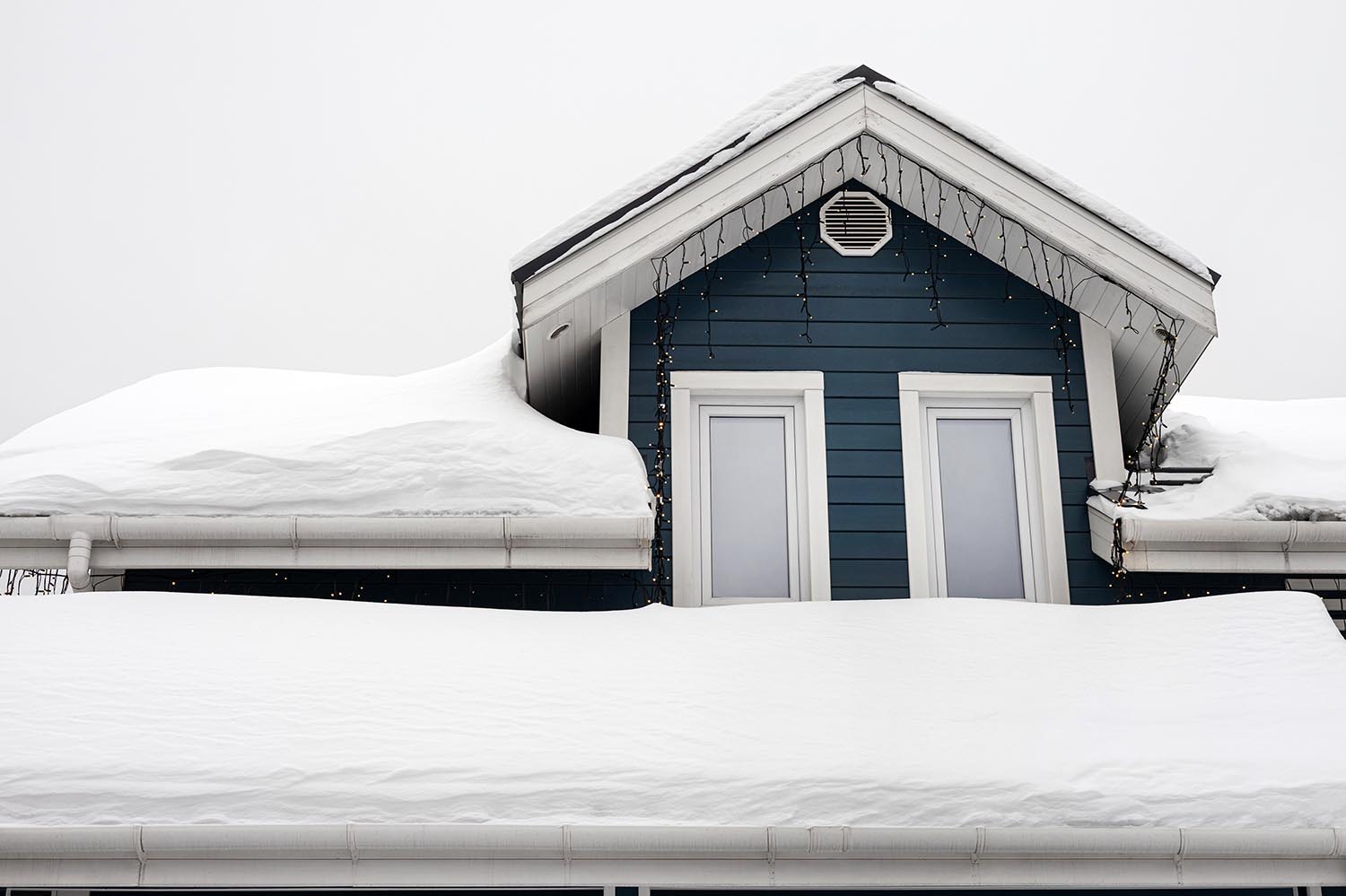

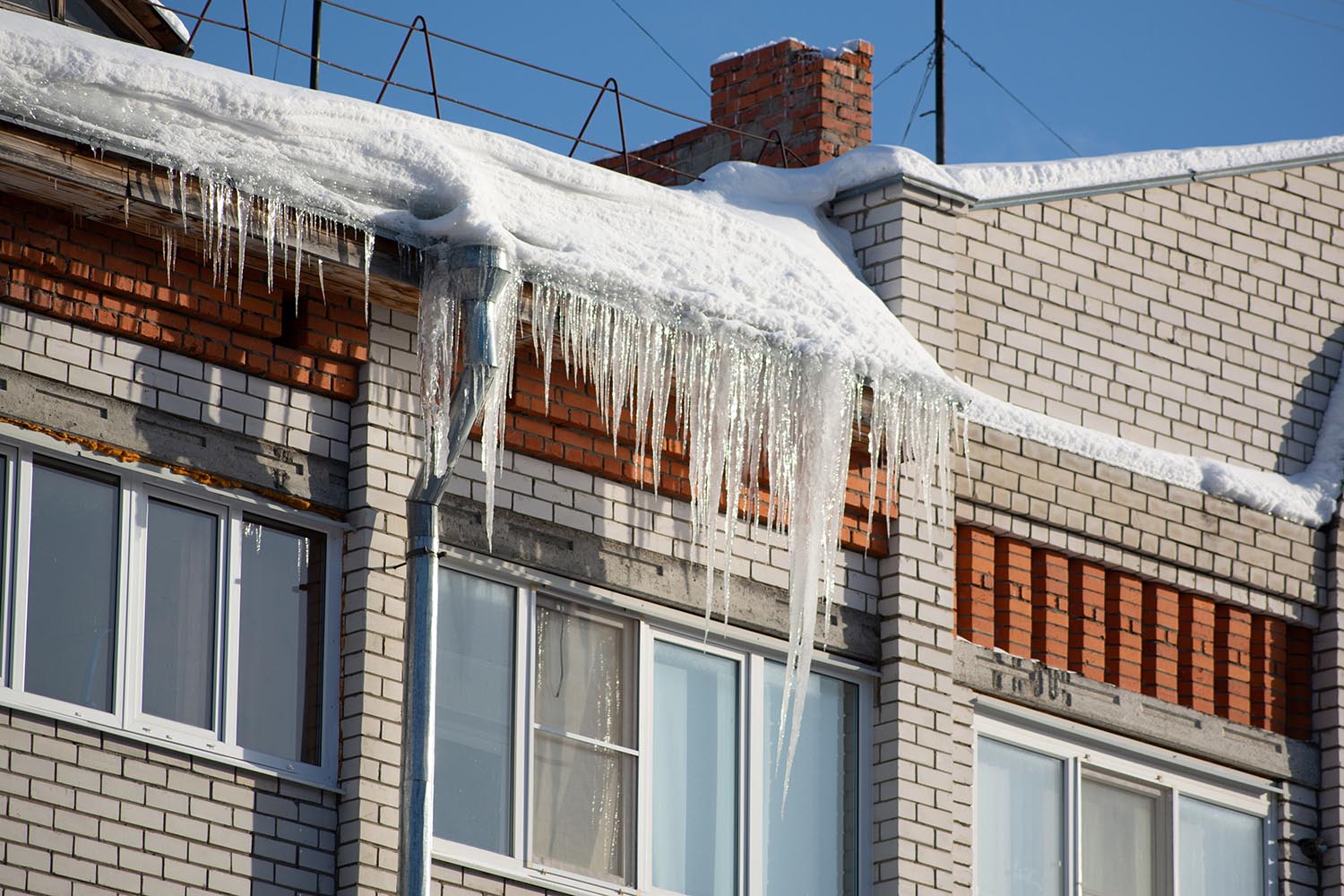

Снежно-ледяным наносам способствует и конструкция крыши, усложненная декоративными и функциональными дополнительными сооружениями. Это могут быть внутренние углы, разнообразные воротники, мансардные окна, всевозможные башенки, печные (каминные) трубы и другие элементы. Они не только являются местами накопления осадков, но и возможными источниками выхода тепла через стыки.

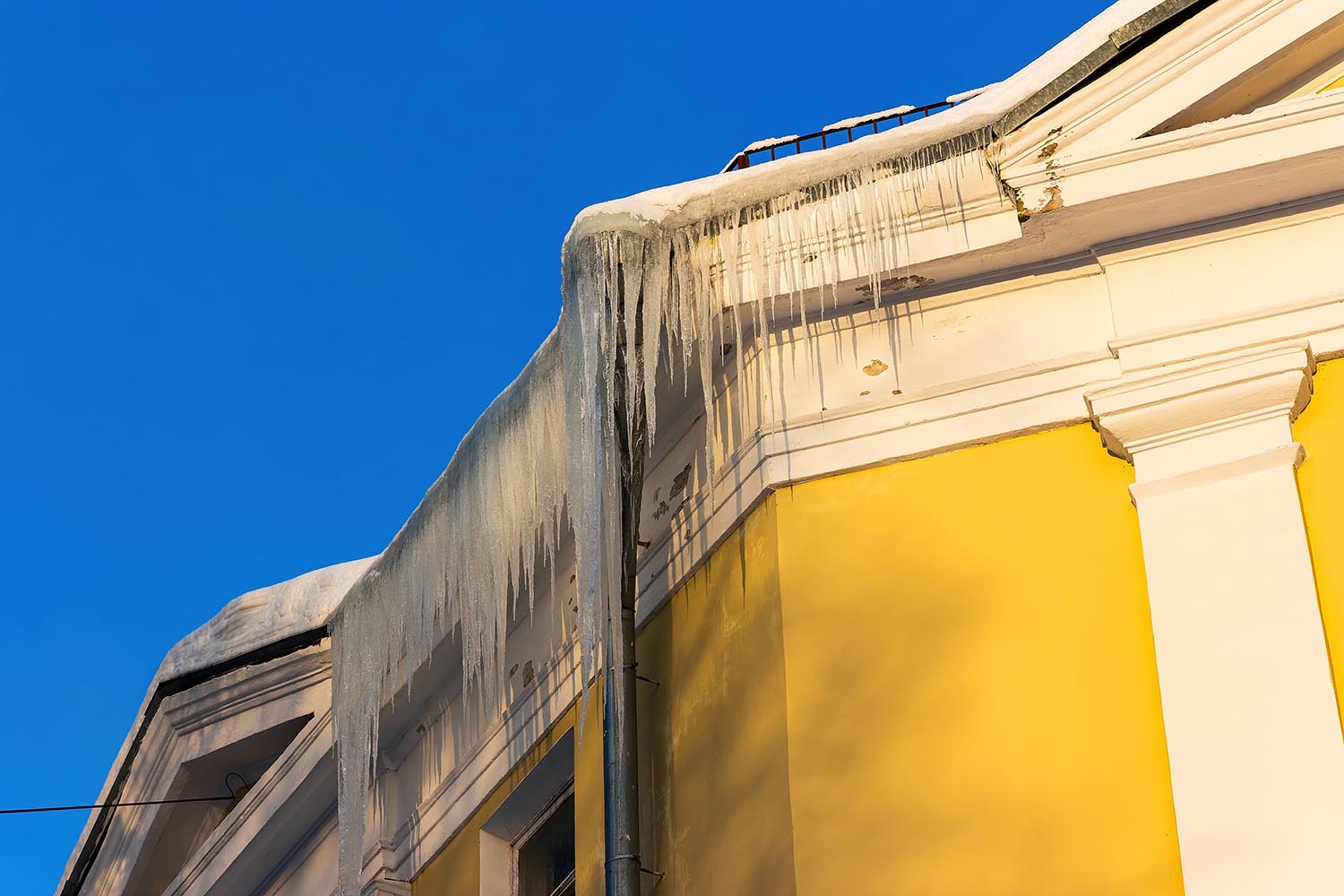

Где больше всего скапливается наледи на крыше

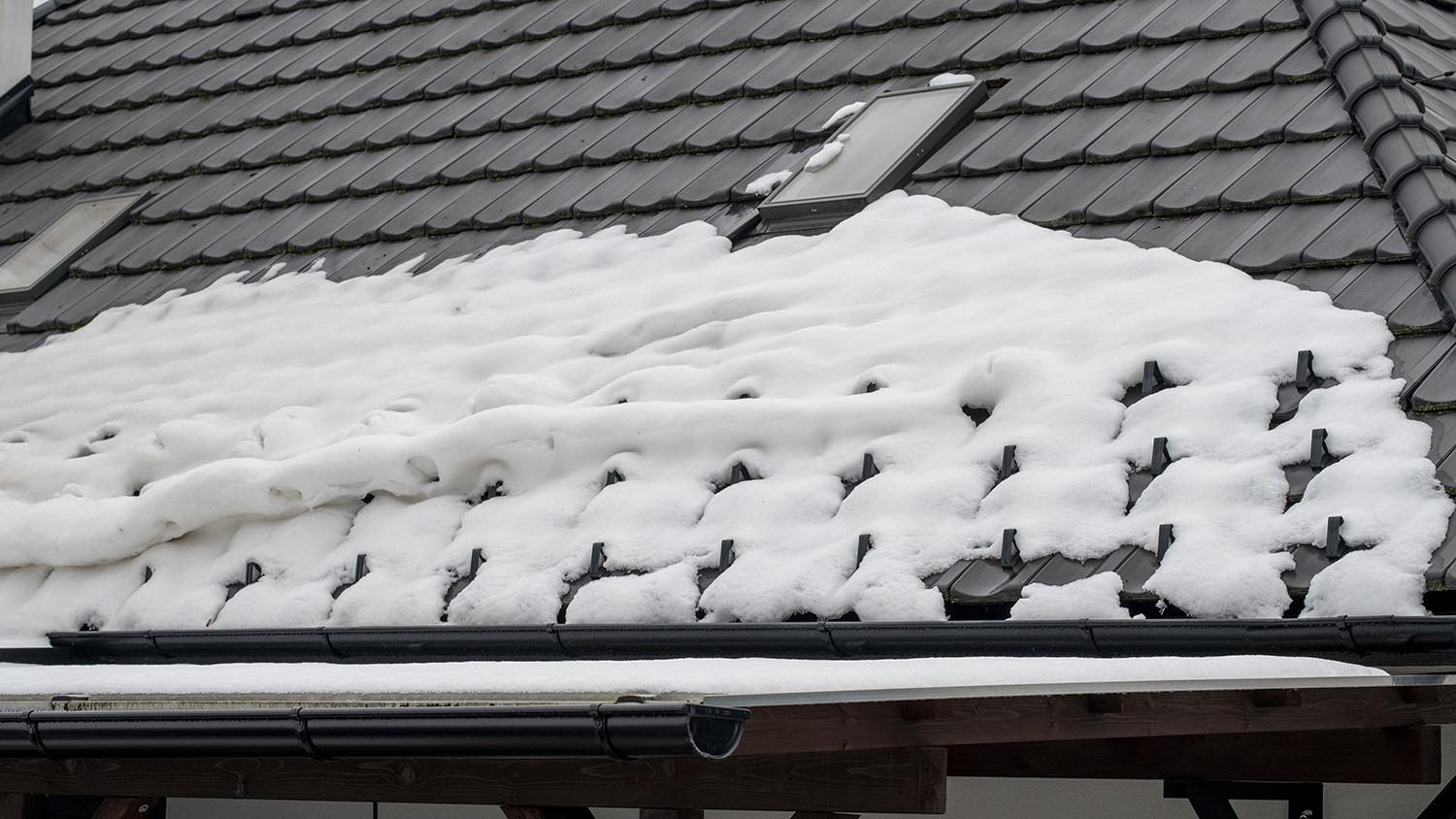

Больше всего наледи на крыше образуется в местах перед снегозадержателями. Название этих элементов говорит само за себя. Они монтируются именно для задержания снега. Но из-за причин, указанных выше, наносы перед ними со временем превращаются в скопления льда.

Особенно это касается уголковых снегозадержателей со сплошной конструкцией. В меньшей степени — трубчатых и решетчатых видов. Поэтому при установке системы антиобледенения целесообразней всего монтировать нагревательный кабель в непосредственной близости от таких элементов, но выше их.

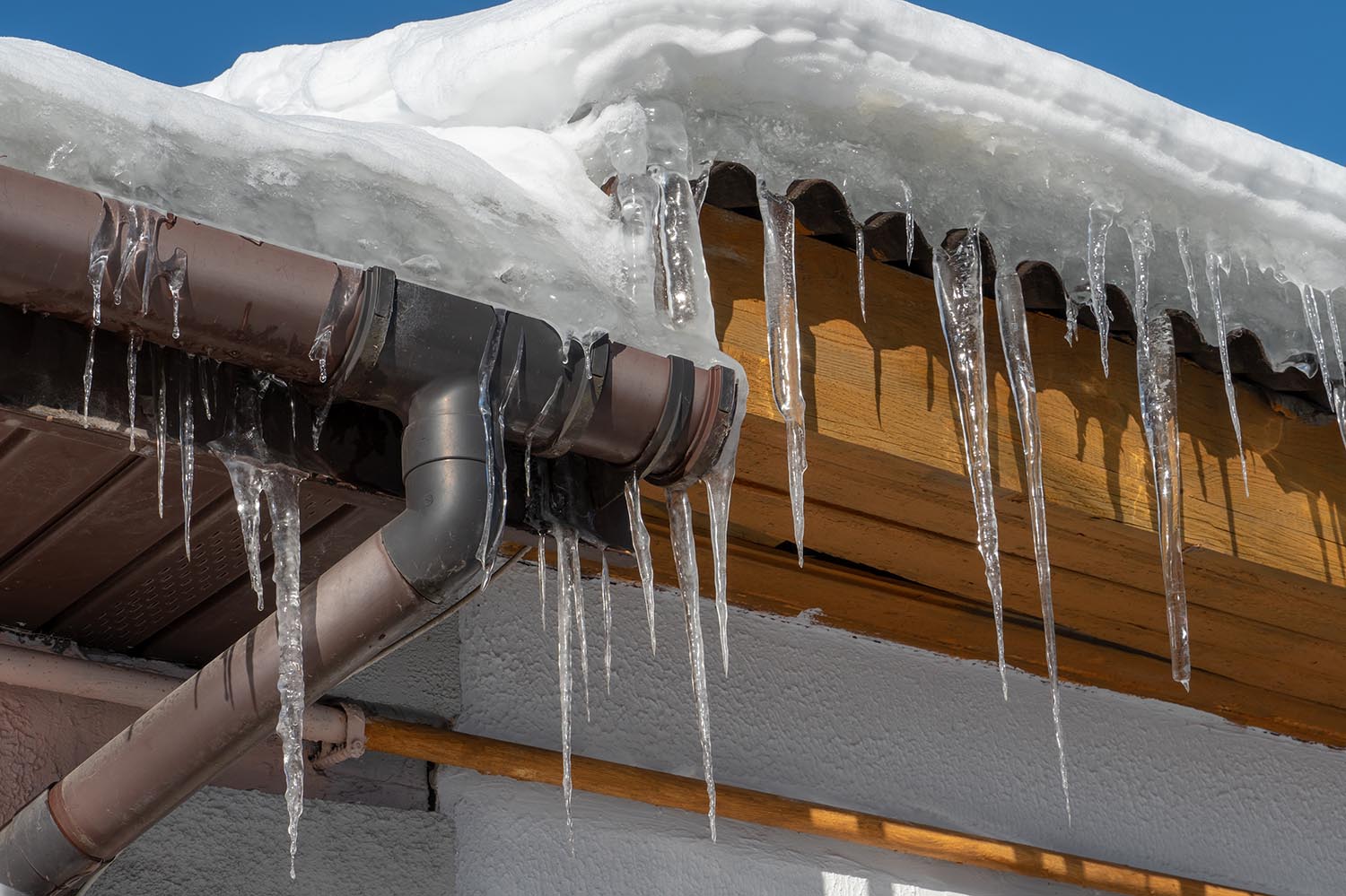

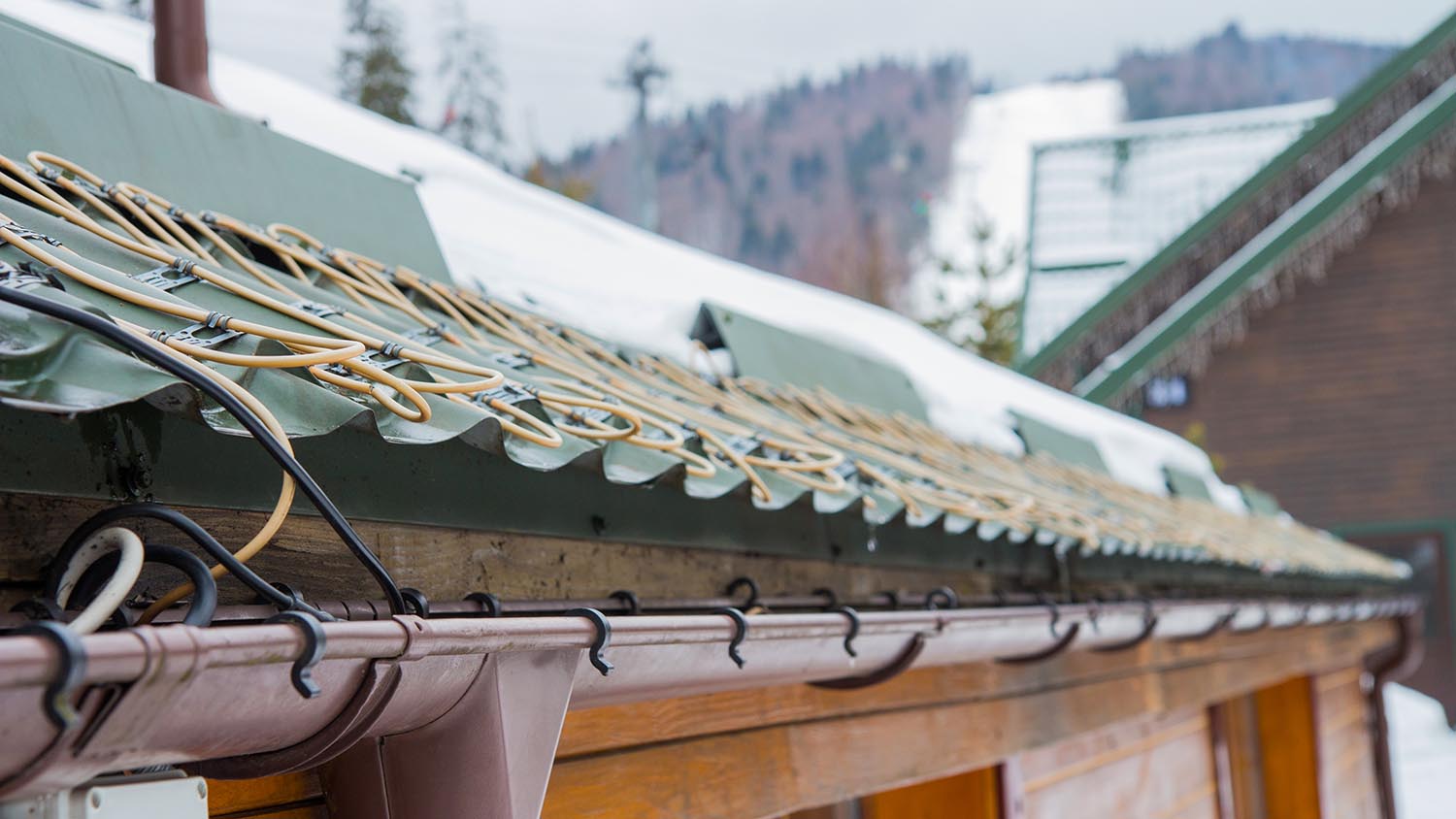

В случае, если снегозадержатели отсутствуют больше всего наледи можно обнаружить на карнизах, в водосточных желобах и водоотводных трубах. Находясь на самом краю крыши или за ее кромкой, такие конструкции являются самыми холодными местами. Поэтому вся талая вода, стекая сверху, моментально замерзает при попадании на их поверхность.

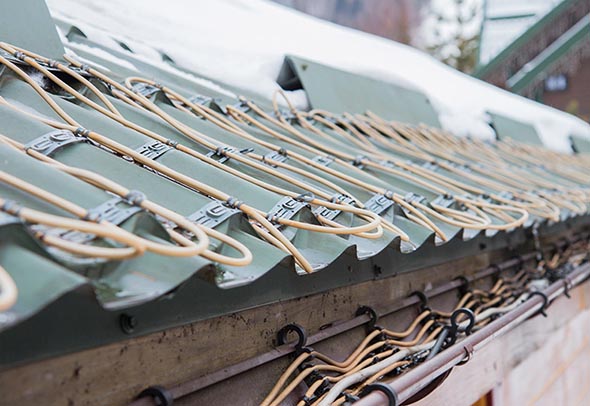

Обогрев желобов и водостоков

Как правильно выбрать и установить систему антиобледенения водостоков

Чем опасно обледенение крыши

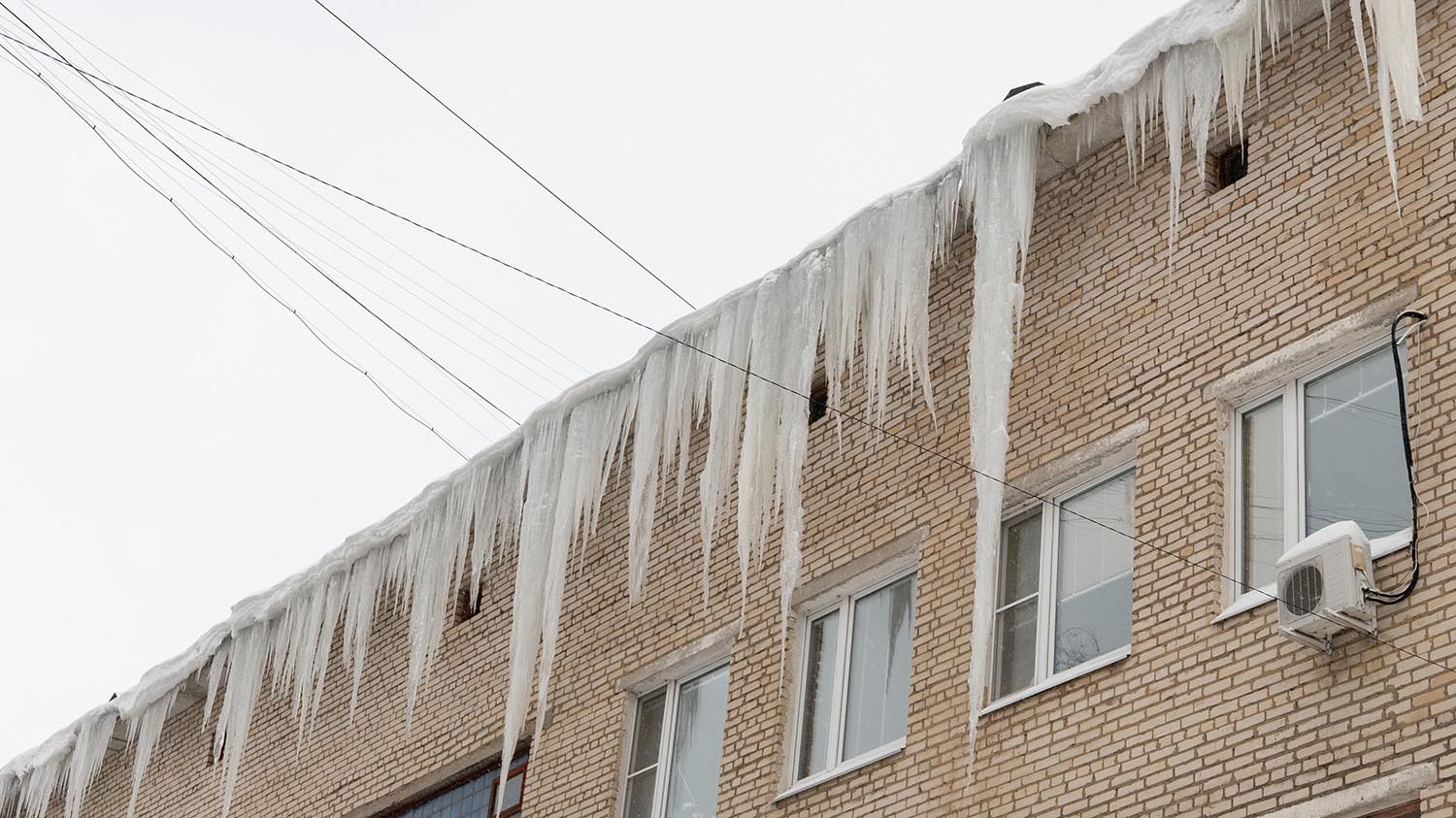

Самая большая опасность таится в угрозе здоровью проходящих мимо людей от падающих с крыши твердых кусков льда (в том числе в виде сосулек) и от схода больших масс снега, который под воздействием перепада температур может сильно уплотниться. Это особенно актуально, если возле стены расположен тротуар.

В самые заснеженные зимы масса осадков, накапливающихся на кровле, достигает до 100 кг/м². Такой объем снега на крышах с углом уклона менее 45° (тем более при 30°), может привести к деформации (прогибу) или полному разрушению самого кровельного покрытия или конструкций стропил. Ледяная корка, медленно сползая с крыши, образует на ней глубокие царапины или даже разрывы. Со временем в них попадают талые воды. При отрицательной температуре жидкость замерзает и расширяется в объеме. Это приводит к тому, что кровля разрушается и дает течь.

Еще одна опасность — вероятность повреждения защитного слоя металлических покрытий, например, металлочерепицы или профнастила. При воздействии влаги происходит интенсивное окисление металла (коррозия), что в конечном итоге также приводит к нарушению герметичности кровли.

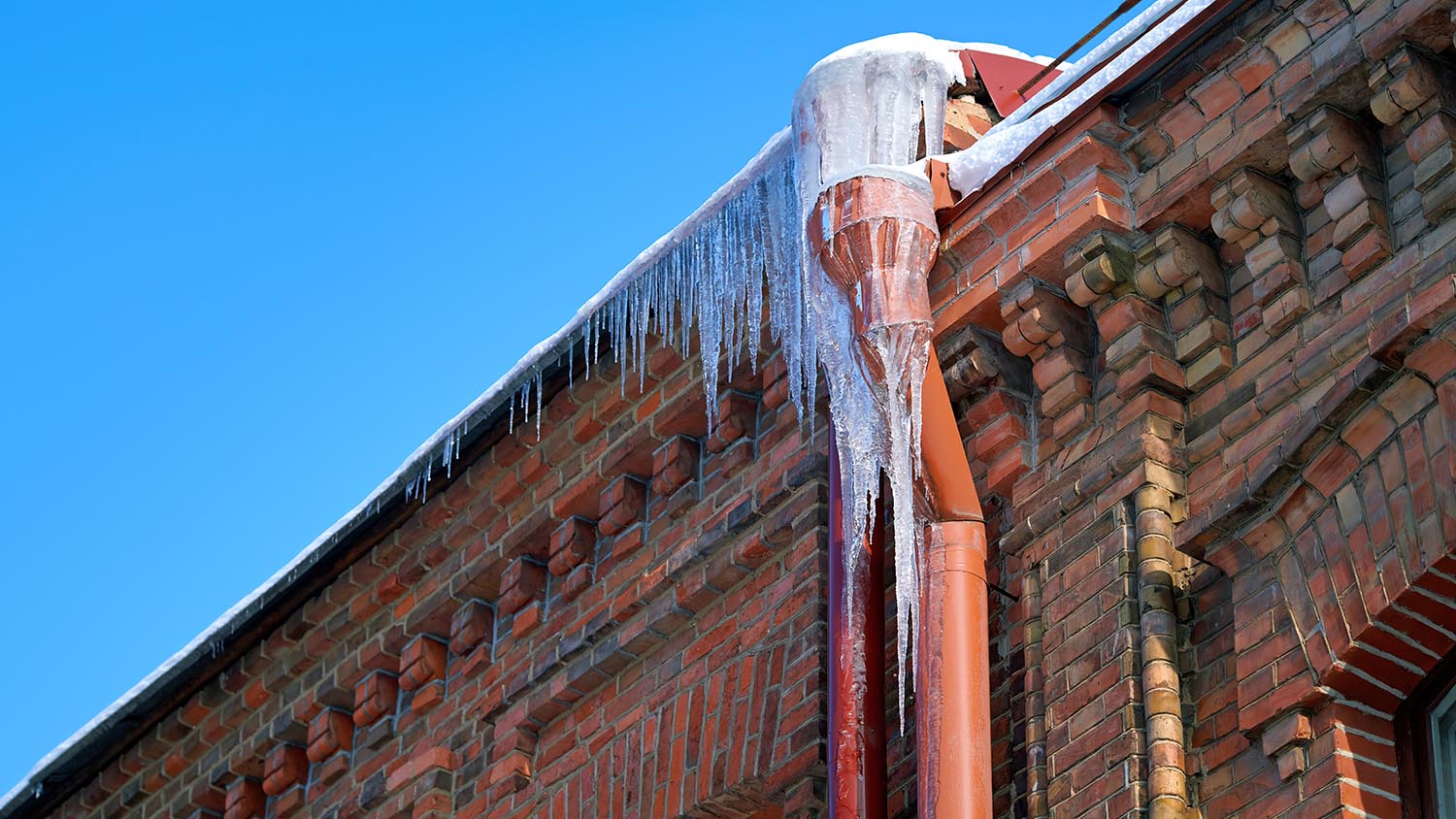

Наконец, образующиеся на карнизах «ледяные панцири» своей массой повреждают элементы водоотводной системы и ливневой канализации (водостоки, желоба, трубы и другие конструкции). Их может перекосить, нарушить герметичность стыков, сорвать с крепежных элементов или сильно деформировать вплоть до разрыва.

Полезно знать

Как отремонтировать крышу своими руками

Как выбрать систему антиобледенения с греющим кабелем для крыши

Выбор системы антиобледенения должен основываться на том, сможет ли она сделать безопасным передвижение людей вблизи домов и сохранит ли кровельные конструкции в целостности. Если конкретизировать эти требования, то необходимо учитывать климатические условия, площадь и конфигурацию крыши, а также производительность и качество монтируемого оборудования.

В системах обогрева крыши мощностью свыше 20 Вт/м² применяют два вида кабеля: саморегулирующий и резистивный. Также встречаются водяные и инфракрасные системы.  У каждого типа есть свои достоинства и недостатки:

• Резистивные кабели (с постоянной мощностью) характеризуются низкой стоимостью и простотой монтажа. Однако они потребляют много электроэнергии и существует риск их перегрева.
• Саморегулирующиеся кабели (мощность меняется в зависимости от температуры) более энергоэффективны и долговечны, но стоят дороже.
• Для инфракрасных систем характерен быстрый нагрев и равномерное распределение тепла по всей площади. Однако их сложно монтировать и они дорогие.
• У водяных установок высокая эффективность обогрева, простое обслуживание и бюджетная цена. К недостаткам относятся трудоемкий и сложный монтаж, а также зависимость от подачи горячей воды: в случае ее отсутствия система может разморозиться.

Что такое греющий кабель

Это электрический проводник, основной рабочий элемент системы. Когда по нему проходит электрический ток, из-за внутреннего сопротивления он нагревается до такой степени, что растапливает вокруг себя снег и наледь. Кабель укладывается в желобах, на карнизах, в водосточных трубах.

Управление может осуществляться вручную или автоматически при помощи терморегуляторов. Устройства защитного отключения отвечают за безопасную работу системы.

Условия эксплуатации на открытых местах определяют повышенные требования к изоляционной оболочке. Она должна сохранять особую прочность и целостность при воздействии механических и атмосферных факторов: прямых солнечных лучей, перепадов температуры, града. Для крыш с мягкой кровлей на битумной основе используют кабели с изоляцией из фотополимеров.

Какую функцию он выполняет

Греющий кабель предотвращает образование критической массы ледовых наслоений на крыше, которые несут ряд потенциальных опасностей, описанных выше. Он выполняет несколько ключевых задач:

• Устраняет сосульки, «ледяные панцири» на карнизах и пробки в водосточных трубах.
• Защищает крышу от обрушения.
• Предотвращает деформацию и разрывы труб водостока.
• Снижает нагрузки на стропильную систему и кровельное покрытие.

Кроме того, кабель косвенно способствует отводу талой воды.

По каким параметрам его выбрать

Выбирать греющий кабель нужно исходя из его типа, устойчивости к воздействию ультрафиолета и длины участка, на котором проводник укладывается. Для системы антиобледенения крыши используют два вида кабелей: саморегулирующий и резистивный. Причем последний имеет одно- и двухпроводное исполнение.

Саморегулирующий кабель представляет собой ленточный нагреватель. Внутри него расположены параллельно два провода, впаянных в полимерную матрицу с хорошими теплопроводными характеристиками. Основная особенность такого кабеля — способность самостоятельно регулировать сопротивление по всей длине или на отдельных участках цепи. Это позволяет ему подстраиваться под изменения погодных условий и под особенности конкретных мест укладки (например, внутри трубы теплоотдача уменьшается). Еще одно преимущество — возможность нарезки в размер пролета кровли, что позволяет снизить количество отходов при монтаже и сэкономить. Хотя саморегулирующий кабель стоит дороже резистивного, электроэнергии он потребляет меньше.

Резистивный нагревательный элемент состоит из медного провода, оплетки экрана, слоя изоляции и оболочки из поливинилхлорида. Одножильный вариант подключается обоими концами, которые при монтаже сводят вместе к источнику питания. В двухжильном — с одной стороны устанавливается заглушка в виде герметичной муфты. Второй вариант проще монтировать, и он не создает электромагнитных полей. По стоимости он дороже одножильного. В любом случае цена резистивного проводника ниже, чем саморегулирующего.

Оболочка кабеля, который укладывается на крыше, должна быть защищена от воздействия солнечных лучей.

Длина проводника зависит от метража входящих в систему элементов. Помимо крыши, это водосточные трубы, желоба. Учитываются все изгибы, колена (с учетом запаса). Когда кабель располагается по краю кровли, его монтируют «змейкой». В этом случае шаг укладки для резистивного кабеля составляет 25 см, для саморегулирующегося — более 50 см. Высота гребня — в диапазоне от 35 до 100 см.

Механические системы

В приминении к антиобледенительным системам термин «механическая» в не означает, что придется удалять наледь лопатой. Нужно будет включать и выключать обогрев вручную, руководствуясь показаниями уличного термометра.

Плюсы и минусы

Читайте также

Как выбрать водосточную систему для крыши

Автоматические системы

Помимо греющего кабеля, в автоматическую систему антиобледенения входят элементы контроля и управления, блок подключения и аппаратура защиты. Основные компоненты и их функции:

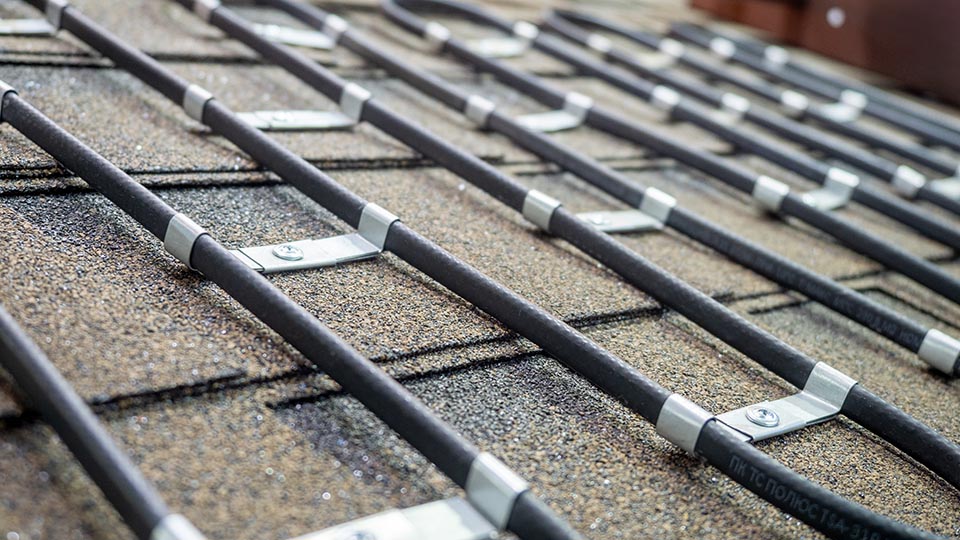

• Кабель обогрева прокладывается согласно схеме. Его монтируют в местах вероятного появления наледи с учетом конфигурации кровли.
• Силовой кабель (так называемый «холодный конец») служит для подачи электропитания в систему.
• Щиток аппаратуры управления содержит элементы автоматики.
• Температурные датчики отслеживают степень замерзания поверхностных осадков. Подключаются к контроллеру кабелем марки КВВГ (медный контрольный кабель с изоляцией и оболочкой из ПВХ).
• Терморегулятор управляет температурой нагревательных кабелей.
• Вводный автомат оснащен устройством аварийного отключения.
• Трехпозиционный переключатель позволяет эксплуатировать систему обогрева в автоматическом и ручном режимах.

Плюсы и минусы

Как рассчитать мощность системы обогрева и шаг укладки кабеля

При расчете мощности необходимо учитывать тип кровли и общую длину кабеля обогрева. Для холодной крыши достаточно средней мощности в пределах 250–300 Вт/м². Теплая требует большего значения — от 300 до 400 Вт/м².

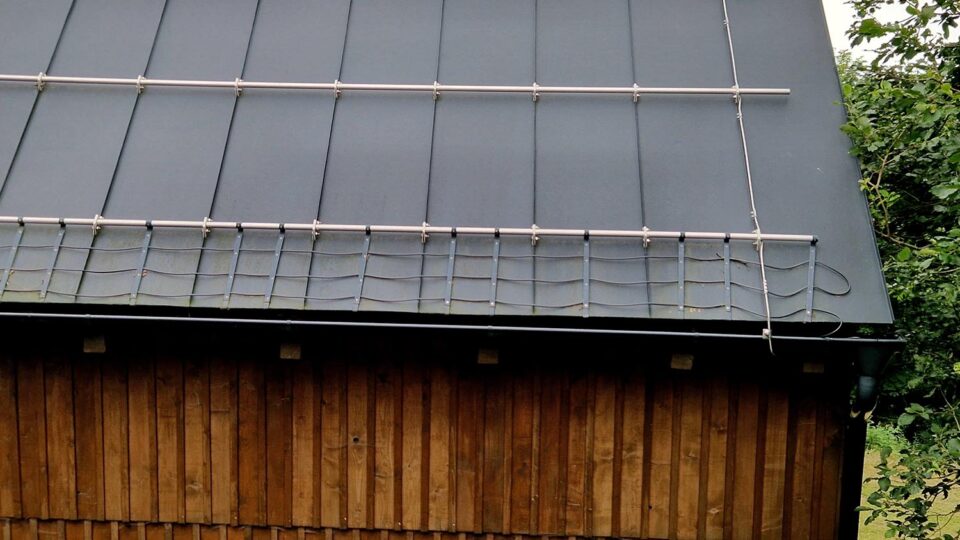

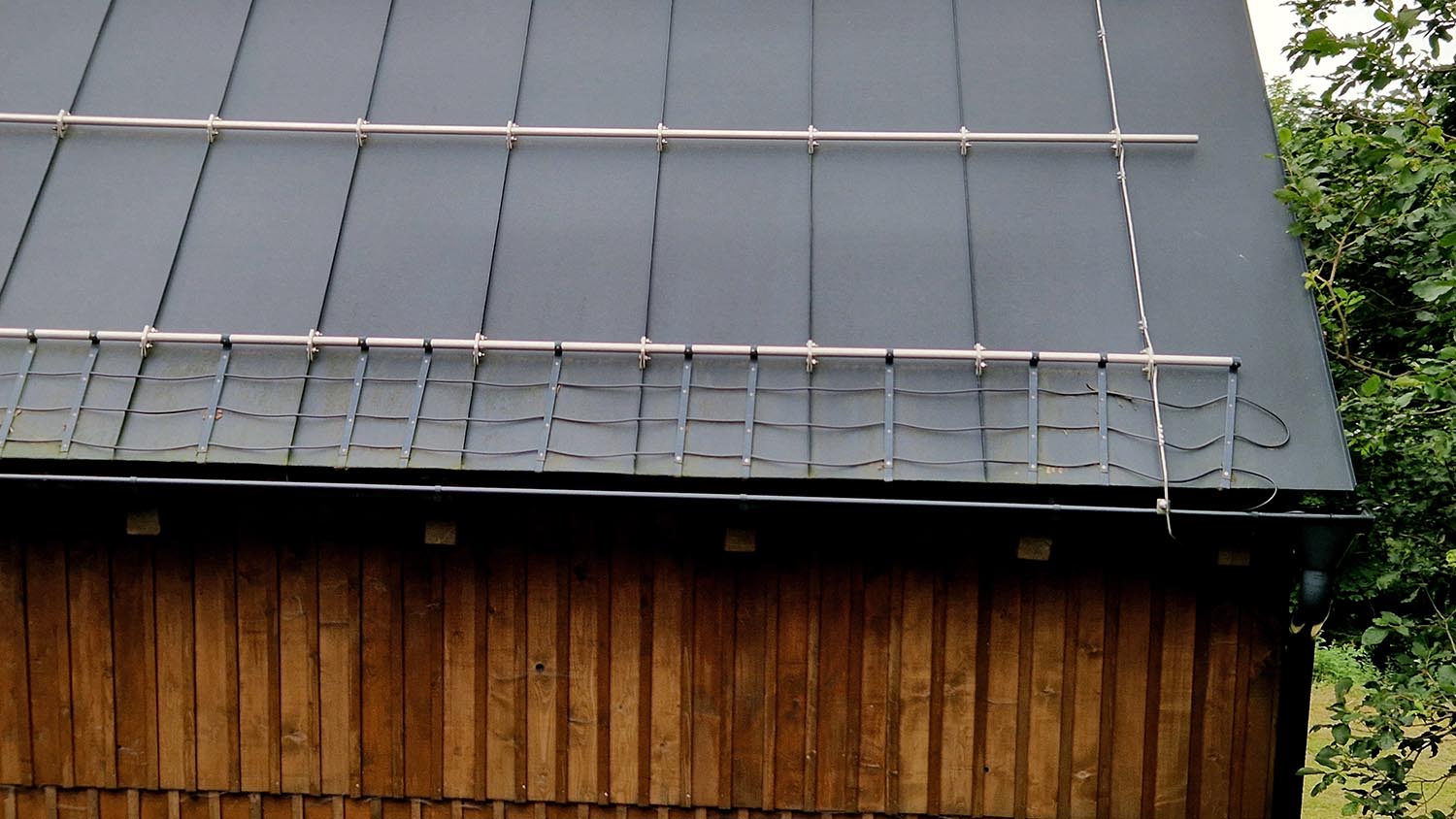

Общая протяженность кабеля рассчитывается исходя из того, что ширина укладки греющего элемента составляет до 0,5 м (при ограничении по мощности — до 0,3 м) с шагом между волнами «змейки» около 0,15 м. При этом следует учитывать минимальный диаметр изгиба провода — его можно узнать в паспорте изделия.

Практика показывает, что оптимальный выбор — кабель с удельной мощностью 30 Вт/м (или 40 Вт/м в зависимости от климатических условий и бюджета). В первом варианте секции поставляются более длинными, что снижает количество распаечных коробов и общую длину провода обогрева.

Пошаговая инструкция по монтажу системы обогрева кровли своими руками

Система обогрева кровли достаточно сложна. Целесообразно разделить работы по ее установке на несколько этапов. Данная информация носит справочный характер, и для достижения нужного результата процесс следует доверить специалистам: начиная от стадии проектирования и заканчивая монтажом. В целом же можно выделить следующие шаги:

1. Визуальное определение мест образования наледи.
2. Проектирование системы обогрева кровли. Процесс включает в себя выбор схемы укладки греющего кабеля, мест установки датчиков, клеммных коробок и подвода к ним силовых кабелей. Это всё зависит от конфигурации, площади крыши и особенности образования наледи на ней.
3. Выбор и закупка оборудования исходя из расчетных показателей длины кабеля, плюс 5% для напусков, поворотов и спусков.
4. Очистка водоотливов и водосточных труб от листьев и грязи. Они аккумулируют влагу и создают условия, при которых образуется наледь.
5. Разметка трассы для монтажа кабеля. Он должен быть уложен «змейкой» в нижней части крыши, где скапливается больше всего снега, и закреплен специальными клипсами. Места их соединения с кровлей обрабатываются герметиком.
6. Закрепление к стальному несущему тросу или цепи отрезков кабеля, спускаемых в трубы. Это предотвращает обрыв провода в случае образования на нем наледи.
7. Укладка греющего кабеля на дно желоба и закрепление силового на краю. Водостоки и желоба обогреваются одной или двумя нитками проводника.
8. Подача напряжения питания по силовым проводам. Все соединения делаются строго в герметичных клеммных коробках.
9. Установка в помещении железного шкафа, где монтируются терморегуляторы и куда заводится кабель напряжения питания. Отсюда делается его разводка по секциям системы обогрева.

При монтаже обязательно соблюдение правил техники безопасности и правил эксплуатации электроустановок¹. Желательно оборудование пожарной сигнализации и установка УЗО.

Солнечные панели для частного дома

Устанавливайте альтернативные источники питания и сокращайте расходы на электричество

Схема раскладки и подключения системы обогрева кровли

Для того, чтобы выбрать правильную схему раскладки кабеля, необходимо учитывать следующие характеристики крыши:

• Угол уклона: чем он больше, тем меньше метраж нагревательных элементов. При уклоне менее 30° кабель монтируют «змейкой» у нижнего края кровли.
• Конструкция крыши: в зависимости от формы схема раскладки будет простой или сложной.
• Карнизы: кабель располагают по всей его ширине. Чтобы повысить эффективность обогрева, следует захватить еще 300 мм наружной стены здания (над условной линией). Если угол наклона кровли превышает 45°, кабели прокладывают только по водостокам, а при их отсутствии — по краю ската и капельнику.
• Ендовы: в них нагревательный элемент монтируют в виде удлиненной петли, рассчитывая 30% от общей протяженности ендовы.
• Парапеты и места примыкания кровли: прокладывают только одну нитку кабеля вдоль указанного элемента.
• Воронки водостока на плоских крышах: здесь действует правило: при угле наклона до 12° кабель укладывают по периметру на смежных участках, отступая по 0,5 м во все стороны. Также провод заводят петлей внутрь на уровень потолка теплого помещения.
• Мансардные окна: нагревательный элемент монтируют вдоль стока возле оконного полотна.

В состав продвинутых систем входит метеостанция. Помимо температуры она отслеживает влажность и учитывает выпадение твердых осадков. Настройки метеостанции характеризуются высокой точностью.

Основные ошибки при выборе и монтаже системы антиобледенения

Неопытные мастера совершают при монтаже следующие ошибки:

• Используют кабели и крепежные элементы, предназначенные для «теплого пола» в помещениях. Они дешевле, но на крыше быстро разрушаются под воздействием воды и ультрафиолетового излучения. В изоляции кабелей образуются трещины, туда проникает вода, происходит короткое замыкание и, как следствие, пожар.
• Места установки монтажных клипс не обрабатывают герметиком.
• Неправильно рассчитывают шаг и места укладки греющего кабеля. Система становится неэффективной, затраты на электроэнергию растут вместе с сосульками.
• Неверно выбирают места установки датчиков. В итоге наледь продолжает образовываться, несмотря на работу системы.
• Кабель в водосточной трубе не закрепляют на несущем тросе. Если образуется наледь, то под ее весом провод может разорваться.
• Монтаж кабеля производят при отрицательной температуре. Это сказывается на качестве работы герметиков. То же касается качества поверхностей: они должны быть сухими и чистыми (без пыли и грязи).

Сколько стоит установить систему антиобледенения с греющим кабелем в 2026 году

Расходы на монтаж системы антиобледенения включают установку греющего кабеля, подключение оборудования и пусконаладку. В среднем они составляют 30–50 % от стоимости самого кабеля и комплектующих.

Стоимость укладки одного погонного метра кабеля варьируется от 150 до 300 рублей и более — в зависимости от конфигурации кровли, высотности и других факторов. Примерная смета работ включает подготовку проектной документации, закупку материалов, крепежных элементов, аппаратуры автоматики и защиты, монтаж системы и пусконаладочные работы.

Потребляемую электроэнергию за год рассчитывают по формуле Wгод = PH × h, где PH — номинальная мощность системы обогрева в киловаттах, а h — суммарное количество часов работы за год. В период с 15 ноября по 15 апреля система работает не постоянно — простой составляет около 20% времени. Кроме того, при эксплуатации саморегулирующегося кабеля расход электроэнергии снижается на 10–15%.
