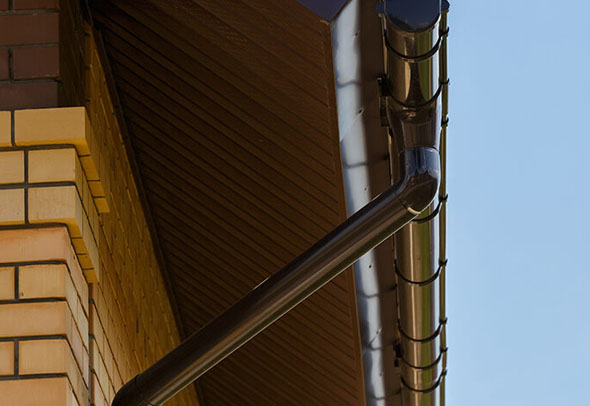

Система антиобледенения состоит из греющего кабеля, который укладывается на кровле и в желобах водостоков для растапливания снега и льда. Это значительно упрощает чистку конструкций в зимнее время. Ее отсутствие влечет за собой риск повреждения системы водоотвода. Для кровли используется специальный проводник, с особой полимерной оболочкой. Она не пропускает ультрафиолетовое излучение, устойчива к влаге, воздействию механических факторов (например, града), мороза и колебаниям температуры.
Расскажем о способах обогрева водостоков и желобов, правилах монтажа антиобледенительной системы и основных ошибках, возникающих при их установке.
Почему появляется лед на водостоках и желобах
Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru. Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).
Одной из причин образования льда на водостоке и желобах является более высокая температура на крыше по сравнению с трубой водостока. Это происходит из-за утечек тепла из чердачного помещения (плохая теплоизоляция, нарушения технологии монтажа «кровельного пирога», например, отсутствие вентиляции подкровельного пространства). Также причиной может стать нагрев поверхности темного материала под прямыми солнечными лучами. В результате снег на кровле подтаивает и спускается в водоотводной желоб. Там жидкость снова замерзает, превращаясь в лед.
Другая причина — неправильный монтаж горизонтального желоба водоотвода. Если при установке он был закреплен без учета корректного угла наклона, то в нем обязательно будет скапливаться вода, а при отрицательной температуре она замерзнет. Со временем такая обледенелость достигнет критической массы. Недостаточное количество крепежных элементов может привести к обрыву металлических конструкций даже при минимальном количестве льда.Загрязнения в виде опавших листьев препятствуют свободному проходу жидкости. Это также становится причиной ледяного затора в желобе водостока. Наконец, природные факторы (большие суточные перепады температуры, ледяной дождь) тоже вызывают обледенение системы отвода воды.

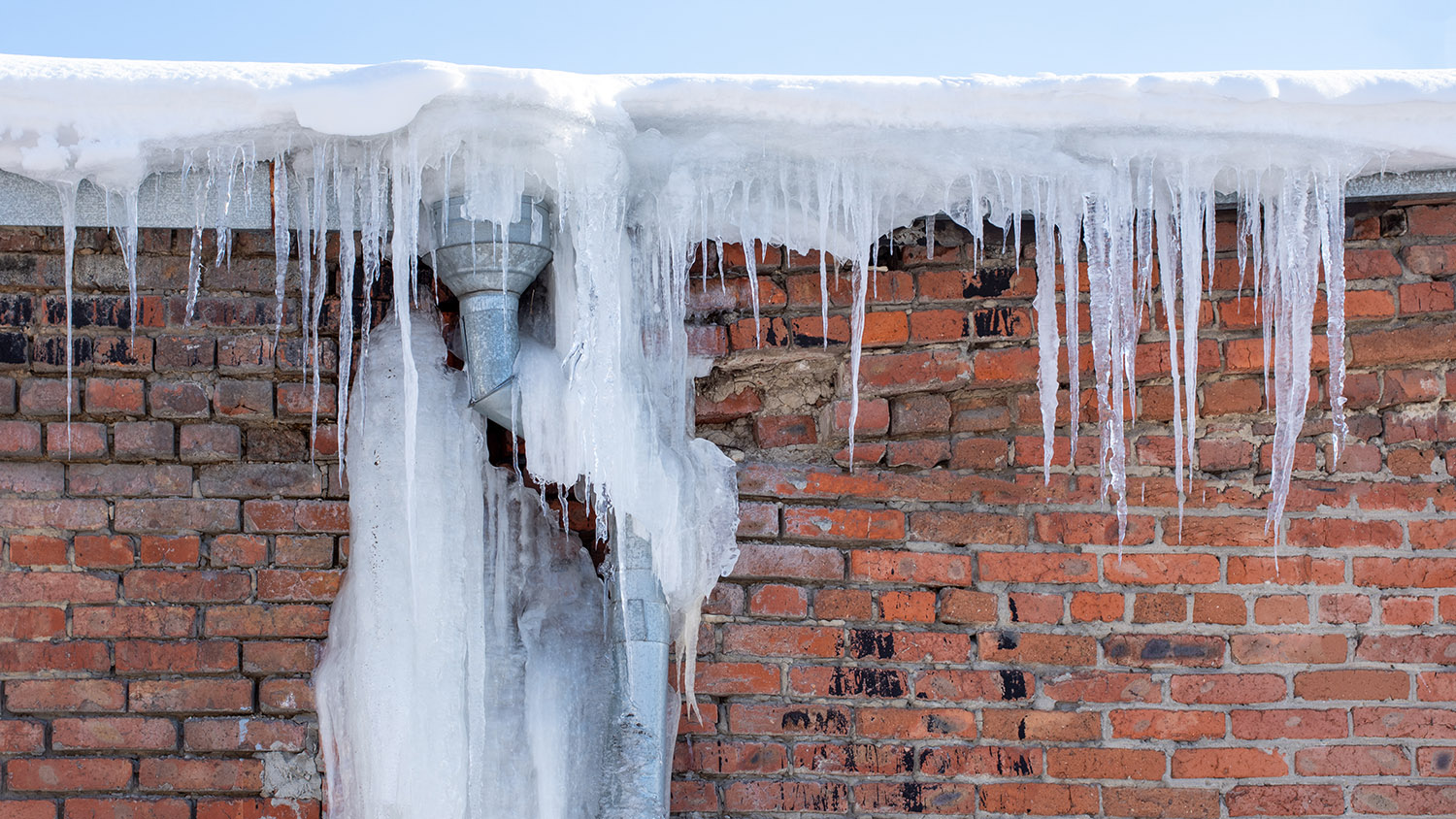

Чем опасно обледенение водостоков и желобов
Из-за веса образующегося льда крепежные элементы, не рассчитанные на повышенную нагрузку, ломаются. В результате вся конструкция водостока может обрушиться вниз. В лучшем случае наросты сильно деформируют систему отвода воды, нарушая герметичность стыков. Как известно, жидкость, замерзая, расширяется. Это может привести к разрыву труб ливневой канализации.

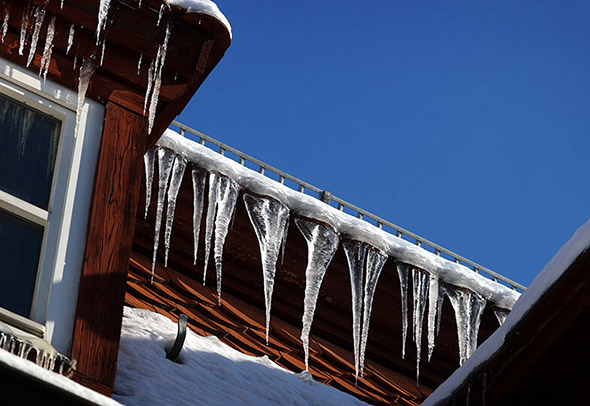

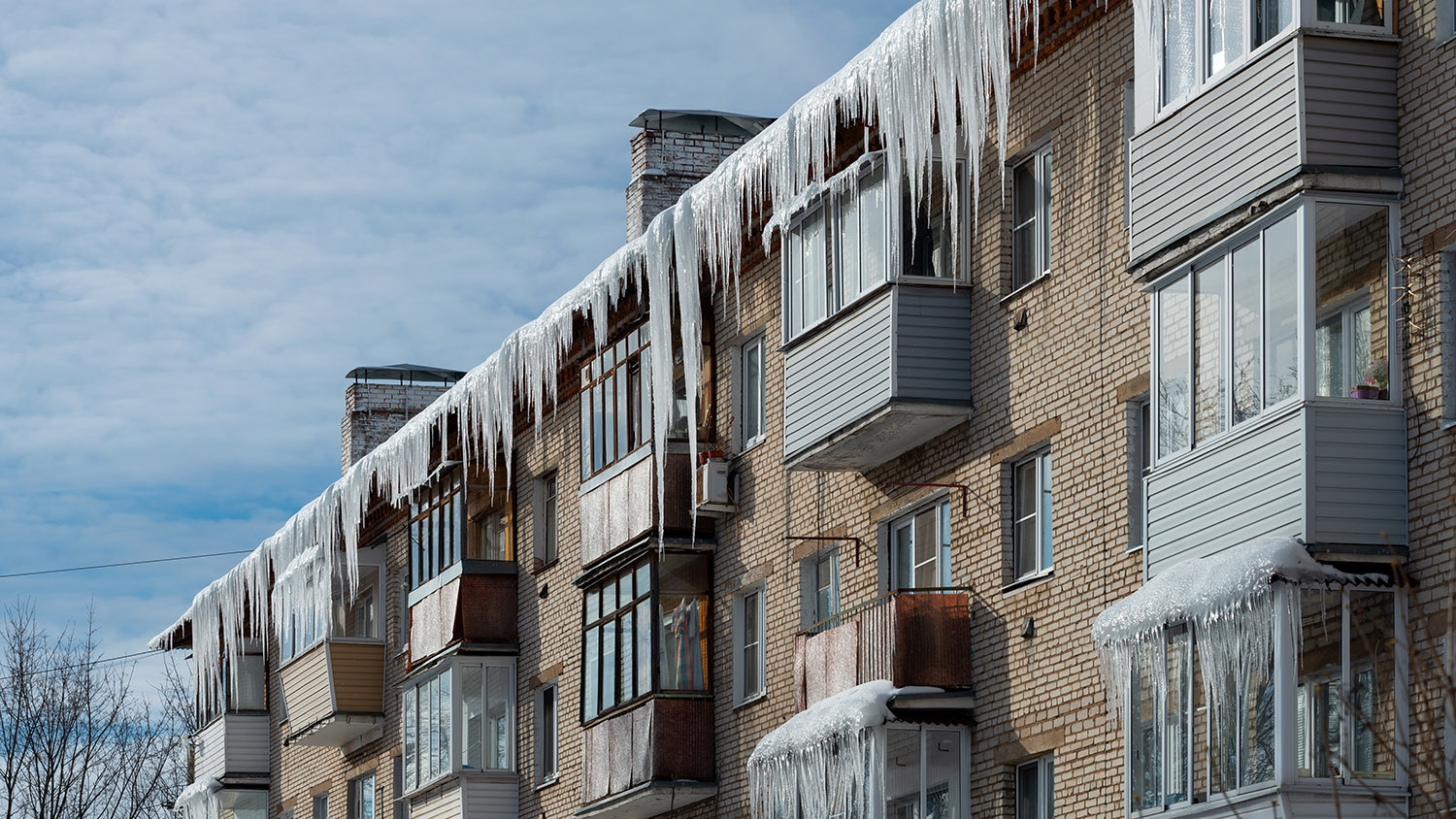

Из-за перелива воды через край желоба, заполненного наледью, на кровле образуются сосульки. Подтаивая, они отрываются и падают вниз, что таит опасность как для жизни и здоровья проходящих мимо людей, так и для припаркованных автомобилей.
Способы очистки желобов и водостоков от льда

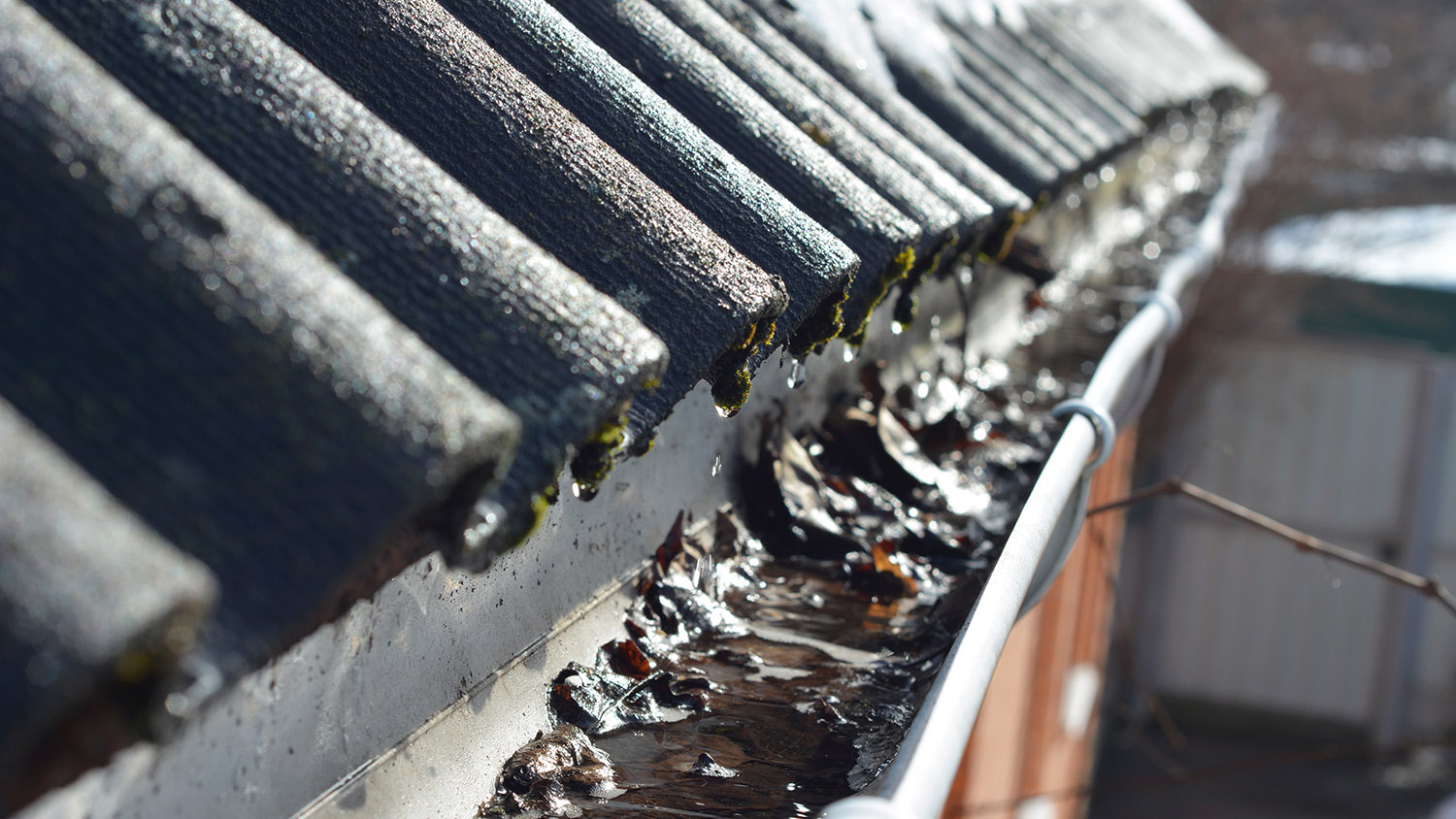

Профилактические работы для предотвращения наледи необходимо производить с осени. Скопившиеся в водостоках листья и грязь задерживают воду, ускоряя образование наледи.
Что касается очистки желобов в зимний период, то существует два способа: механический и электрический (греющим кабелем).
Механический способ

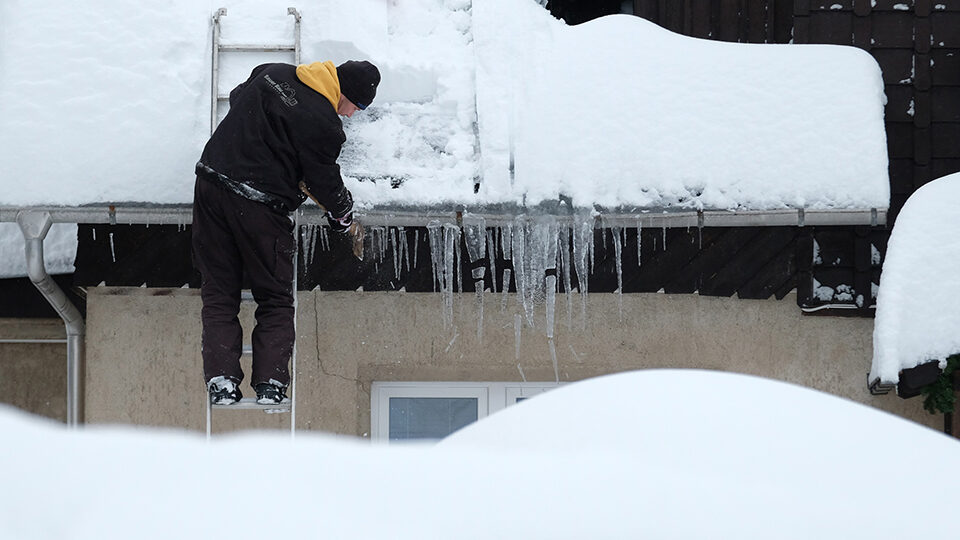

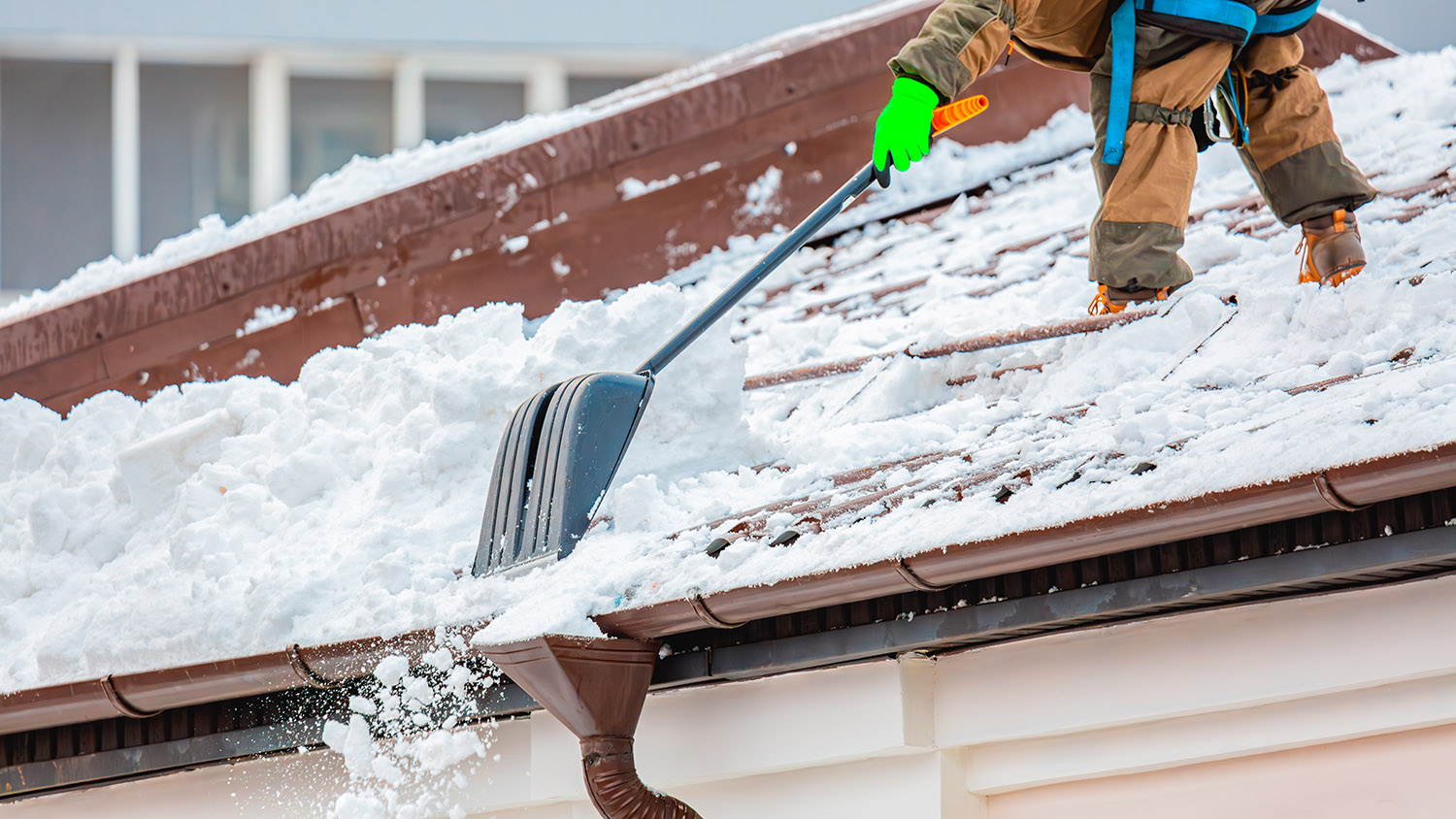

Скопившийся снег и наледь возможно удалить вручную. Механический способ заключается в очистке кровли и водостоков при помощи специальной деревянной или пластиковой лопаты. Она не повредит покрытие и желоба. Высокие здания требуют использования автовышек или бригад альпинистов. Привлечение к подобным работам случайных неквалифицированных людей крайне опасно из-за высокой вероятности несчастных случаев.
Ледяную массу внутри вертикальной металлической трубы растапливают, применяя тепловую пушку или паяльную лампу. Также специалисты рекомендуют использовать поток горячей воды, которую заливают сверху во внутреннее пространство ливневки.
Плюсы и минусы
Греющий кабель
Существуют два типа греющих кабелей:
- Резистивный включает в себя одну или две жилы из специального сплава с повышенным сопротивлением. Одножильный кабель прокладывается по контуру крыши, оба конца подключаются к регулирующему устройству. Двухжильный не требует возврата к исходной точке. К регулятору подключаются обе его жилы на одной стороне, а на противоположной просто закорачиваются и изолируются.
- Саморегулирующийся представляет собой две медные жилы, разделенные полупроводниковым материалом, меняющим сопротивление в зависимости от температуры окружающей среды. Вместе с сопротивлением меняется и теплоотдача.
Какую функцию выполняет греющий кабель
Греющий кабель не только плавит наледь и снег непосредственно около себя, он еще и нагревает металлические желоба и вертикальные трубы. Это повышает эффективность работы системы по предотвращению образования льда. Причем этот процесс может происходить как в автоматическом, с использованием терморегулятора, так и в ручном режимах.
Как выбрать греющий кабель
Выбор греющего кабеля зависит от нескольких основных показателей: протяженности водостока, климатических условий, стоимости.
Резистивный тип продается цельными секциями фиксированной длины. Их укладывают цельным куском. Однако здесь существуют ограничения: при мощности кабеля 30 Вт/м метраж составляет до 75 м, 40 Вт/м – 55 м. Причем, для каждой дополнительной секции требуется отдельное подключение. Резистивный кабель держит заданную мощность одинаковой величины по всей длине. Поэтому в вертикальной трубе (где в замкнутом пространстве тепла нужно меньше) будет наблюдаться некоторый перерасход электроэнергии. Также к нему необходимы термостат и датчики температуры.
Саморегулирующийся кабель стоит значительно дороже, зато его можно нарезать в размер желоба или трубы, которые подлежат обогреву. Кабель не боится самопересечения. Для его работы не нужны дополнительные устройства (датчики, контроллеры). На разных участках водоотвода кабель способен самостоятельно подобрать оптимальную теплоотдачу. Однако при запуске величина тока в сети возрастает до 5 раз. Если саморегулирующийся кабель повредить в одном месте, то менять нужно всю секцию. При монтаже в местах поворотов следует учитывать минимальный радиус изгиба (есть опасность залома провода).

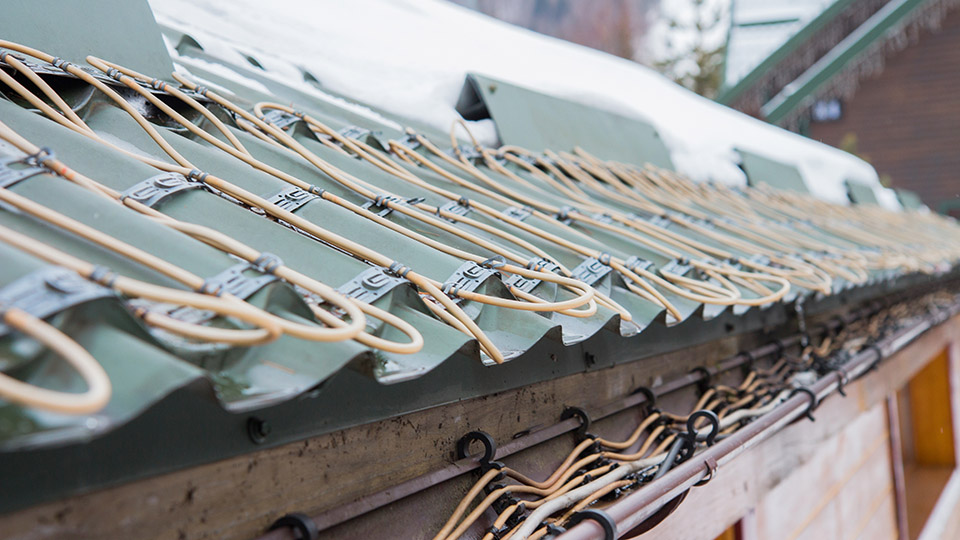

Система антиобледенения с греющим кабелем
Система антиобледенения построена на основе греющих кабелей, проложенных вдоль водостоков, желобов и опущенных в водосточные трубы. Выделяемое тепло препятствует образованию наледи, в результате жидкость свободно стекает.
Возможно ручное, то есть механическое, управление системой, но максимальный эффект достигается при использовании автоматического термостата.
В этом случае, помимо самого греющего кабеля, в систему входят датчик температуры и автомат-контроллер. Последний подает питание на нагревательный элемент. Когда температура окружающей среды и влажность воздуха устанавливаются на определенных значениях, терморегулятор включает либо отключает систему.
Плюсы и минусы греющих кабелей и систем обледенения
Как рассчитать мощность, длину и шаг греющего кабеля для водостока или желоба
Греющий кабель прокладывается в местах скопления снега и образования наледи. Это свесы кровли, края скатов, водосточные желоба и трубы. Предварительно необходимо установить снегозадержатели. Определив места прокладки кабеля, можно приблизительно рассчитать его длину.
Учитывать нужно следующие факторы:
- Диаметр трубы или желоба.
- Материал, из которого изготовлена водоотводящая система.
- Особенности укладки (например, диаметр сгибов).
- Тип кабеля.
- Климатические условия.
Зависимость мощности кабеля от диаметра трубы свели в таблицу.
| Диаметр, мм | Мощность, Вт/м |
| до 75 | 20-40 |
| 100-150 (пластиковые трубы) | 30 |
| 100-150 (металлические трубы) | 40 |
| 150-200 | 60-90 |
На юге можно выбрать кабель с мощностью до 24 Вт/м. Для северных регионов с низкими температурами в зимний период при расчетах используют коэффициент 1,1-1,3. Точность необходима только для резистивных кабелей с постоянной мощностью.
Метраж проводника напрямую зависит от общей длины элементов, входящих в систему (желобов, водосточных вертикальных труб, колен и изгибов). Если диаметр до 80 мм, укладывается одна нитка греющего кабеля. При большем параметре – две (и более) с промежутком между ними не менее 50 мм. В расчет необходимо добавить запас 5% для усиления воронки и низа водостока.

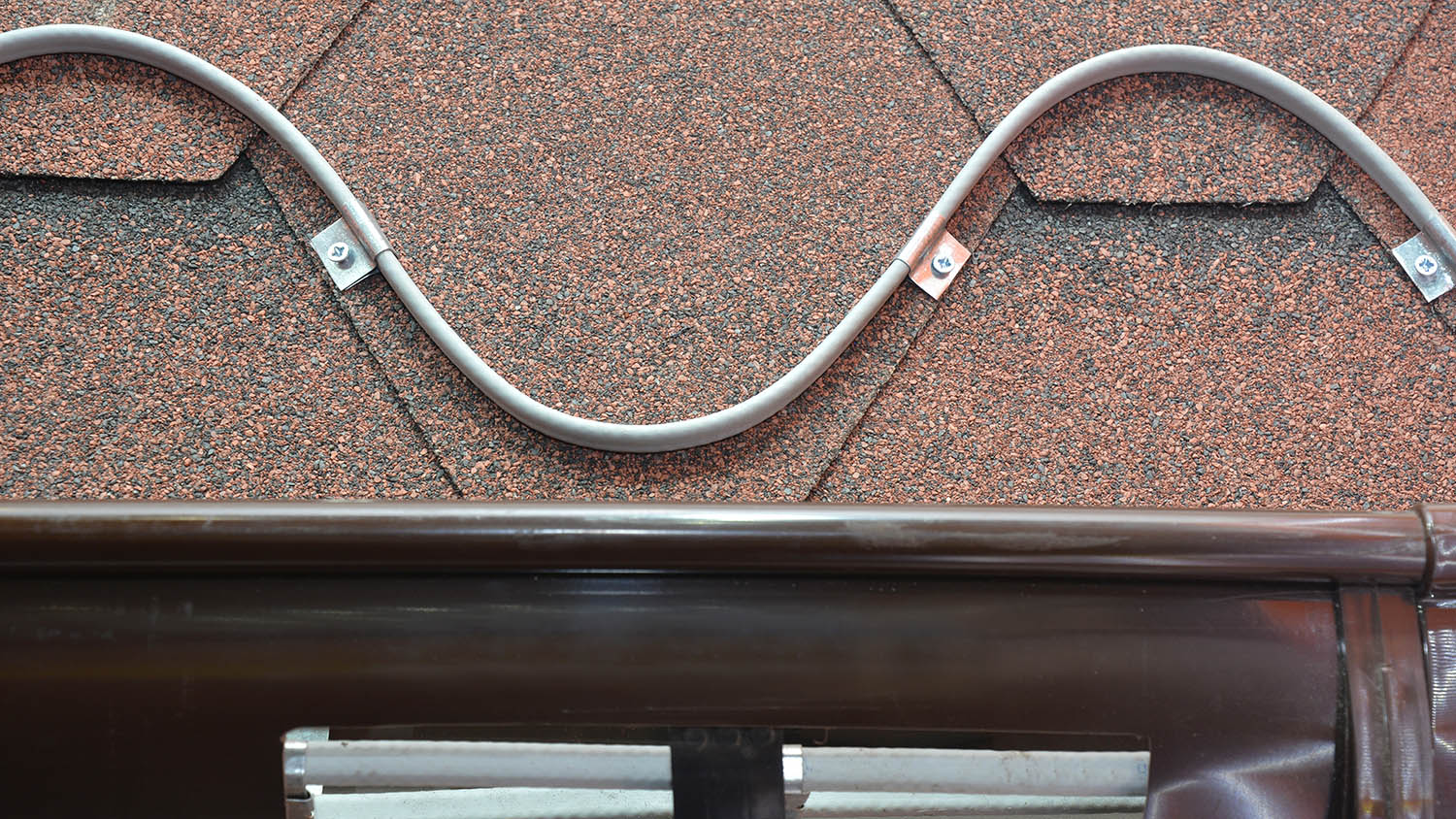

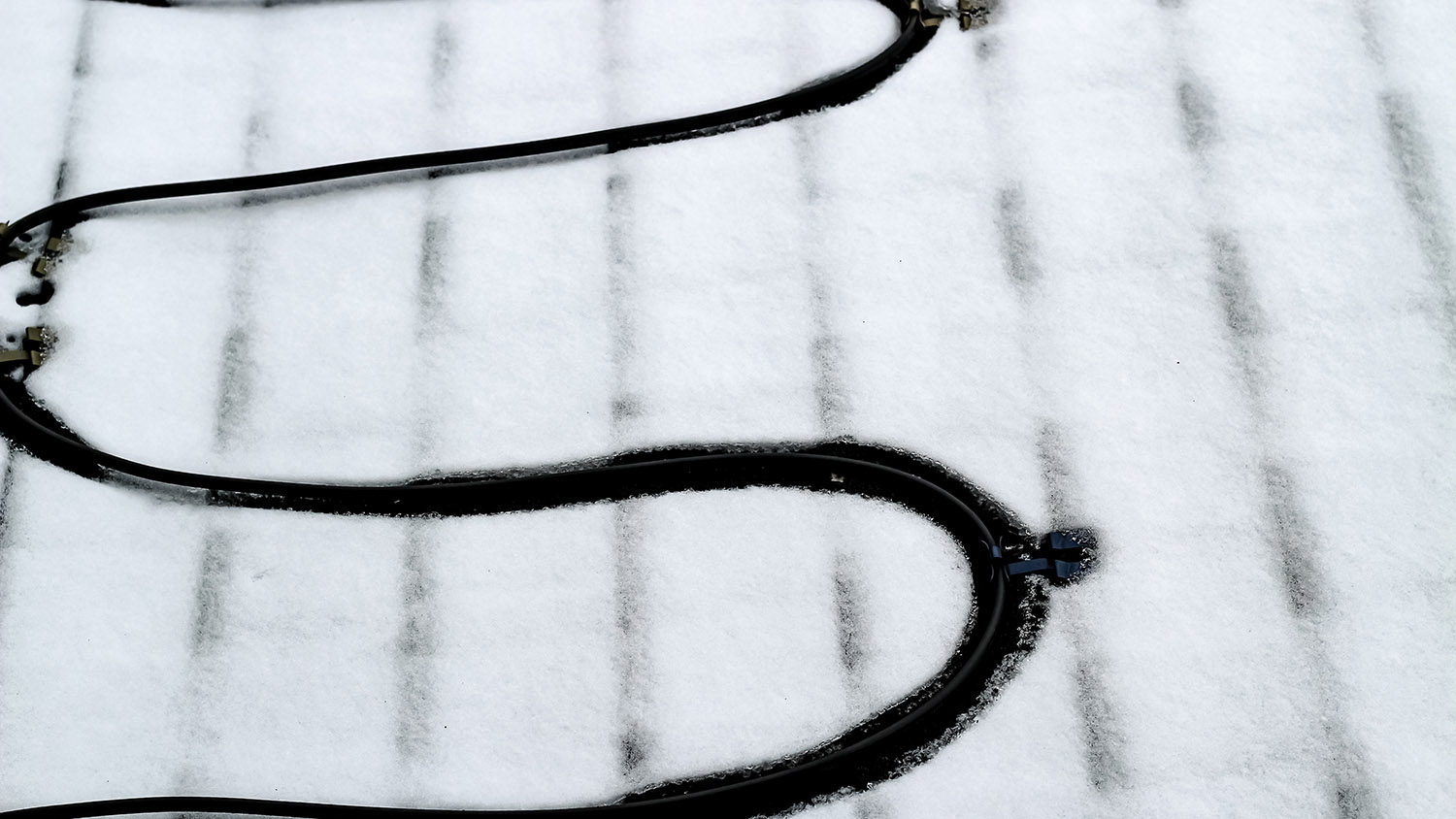

Шаг укладки вычисляется, когда необходимо монтировать провод «змейкой» по краю кровли. Для резистивного кабеля он, как правило, составляет 25 см, для саморегулирующегося – свыше 50 см. Высота гребня устанавливается в пределах от 35 до 100 см.
Как выбрать температурный датчик и сколько их нужно
Выбор датчиков определяется выбором самой системы антиобледенения. У большинства уже есть устройства в комплекте или их тип указан в документации. Если использовать два датчика температуры и две зоны контроля и регулирования, можно сократить расход электроэнергии. Например, для южной и северной сторон кровли. Качественный термостат способен отслеживать показания четырех и более датчиков температуры и влажности.
Пошаговая инструкция монтажа антиобледенительной системы для водостока или желоба своими руками
Установку антиобледенительной системы нужно производить в сухую теплую погоду, соблюдая правила техники безопасности с электрическим оборудованием и при работе на высоте. Эти рекомендации носят справочный характер, для достижения максимального результата необходимо привлечение профессионалов как для проектирования, так и для выбора оборудования и его монтажа. Весь процесс можно разделить на следующие шаги:
- Очистить от мусора крышу, желоб и водосток.
- Произвести замеры габаритов желоба и водостока. Разметить места прокладки греющих и силовых кабелей и установки термодатчиков согласно проекту. Отметить точки установки крепежных элементов.
- Выбрать нагревательную секцию, руководствуясь размерами и рекомендациями специалистов.
- При помощи тестера проверить целостность изоляции греющего кабеля (сопротивление нагревательной жилы должно соответствовать паспортным значениям).
- Смонтировать элементы крепежа в желобе. Они должны быть устойчивы к воздействию ультрафиолета и перепадам температур.
- Зафиксировать холодный конец силового кабеля под крышей, начиная от распределительной коробки. Предварительно его следует поместить в гофротрубу.
- Уложить нагревательную секцию в желобе с натягом и зафиксировать.
- Закрепить нагревательный провод на длиннозвенной металлической цепи.
- Опустить эту часть цепи с кабелем в вертикальный водосток до появления петли провода в нижнем выходном отверстии трубы.
- Зафиксировать несущую цепь на подвесе, а кабель непосредственно на нижнем крае водостока.
- Установить датчики температуры и влажности на теневой стене дома недалеко от обогреваемого желоба.
- Проверить прибором сопротивление нагревательной секции и датчика (убедиться в отсутствии проводимости изоляции).
- Смонтировать автомат включения, УЗО устройство защитного отключения), терморегуляторы в металлическом шкафу с подводом сетевого напряжения. Установка производится в строгом соответствии с «Правилами технической эксплуатации электроустановок потребителей»1.
- Подключить холодный конец нагревательной секции и датчик температуры к распределительной коробке.
- Проверить работоспособность всей системы.
Схема установки и подключения системы антиобледенения для водостока или желоба
Схема установки зависит от конкретной конфигурации кровли. В большинстве случаев систему обогрева устанавливают:
- В желобах водосточной системы.
- По краю карнизов.
- На всех стыках кровли.
- В воронках и водосточных трубах.
- В водосборных лотках.
- В ендовах.
- В капельниках.
При выборе схемы следует учитывать следующие факторы:
- Тип крыши. Если под ней располагается неотапливаемый чердак или есть хорошая теплоизоляция, то ее поверхность будет холодной. Образования наледи не будет или она будет минимальной.
- Высоту здания и его расположение. Если под кровлей нет пешеходных дорожек, то возможный сход снега не несет никакой угрозы.

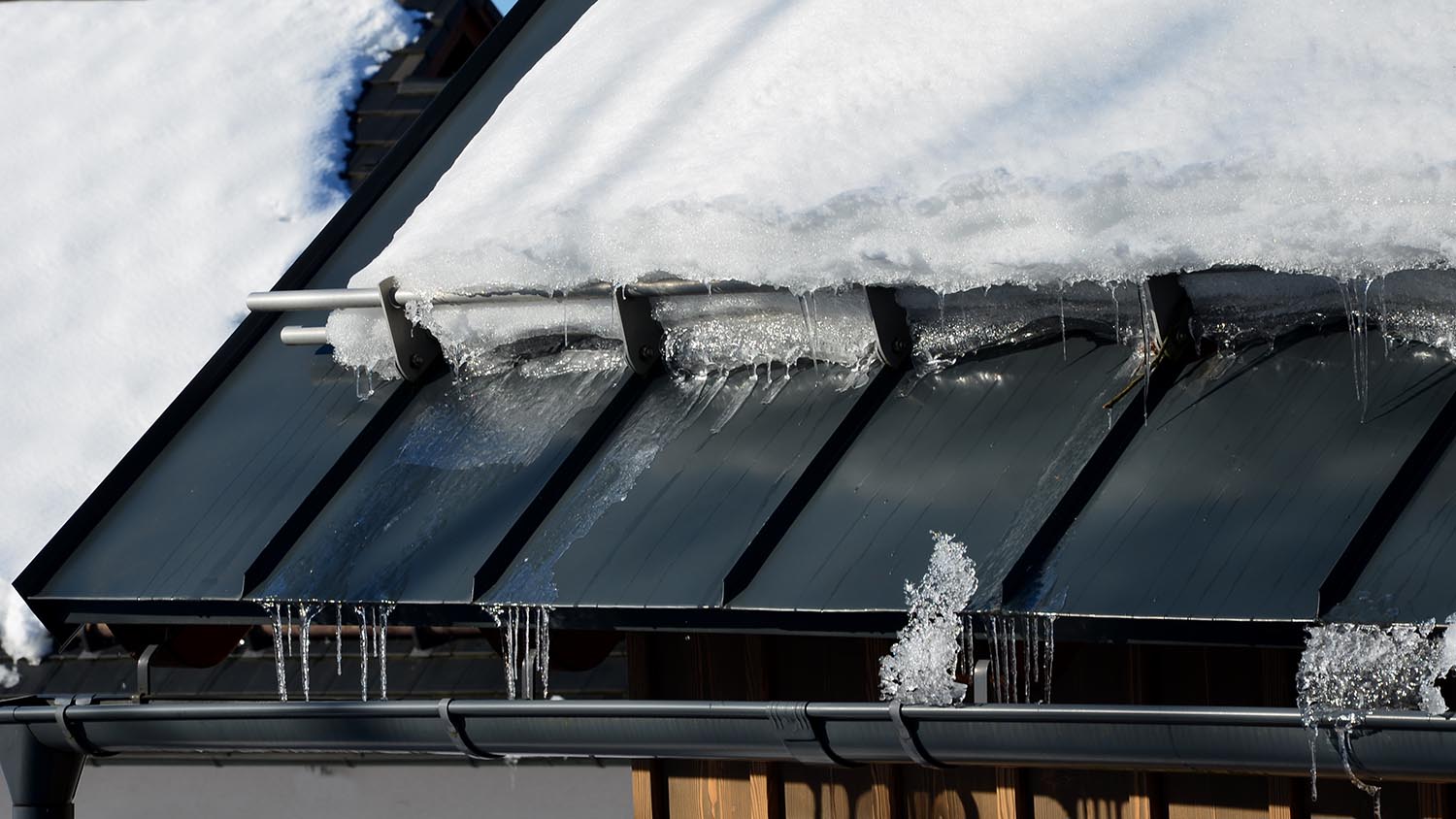

- Угол наклона ската кровли. Если он большой, необходимо монтировать снегозадержатели. А между ними и карнизом прокладывать кабель для обогрева. В случае плоской крыши систему водостока устанавливают внутри сооружения. Греющий элемент укладывают вокруг водоприемника в виде змейки (примерная площадь 1 кв. м.), и далее опускают в водосток глубиной до 1 м.
Сколько стоит установить систему антиобледенения для водостока или желоба
Стоимость установки системы антиобледенения зависит от комплектации и объема монтажных работ. Их примерный перечень:
| Прокладка греющего кабеля внутри водосточной трубы | от 150 руб/п.м |
| Монтаж кабеля обогрева на крыше | от 250 руб/п.м |
| Установка кабеля в кабель-канале или в трубке ПВХ | от 160 руб/п.м |
| Расключение монтажных коробок | от 700 руб |
| Разделка кабеля обогрева | от 500 руб |
| Монтаж зажимов для водосточных труб | от 55 руб/шт |
| Монтаж зажимов для желобов | от 85 руб/шт |
| Монтаж зажимов для кровли | от 105 руб/шт |
| Подключение ШУ | от 2100 руб |
Некоторые компании предлагают на выбор несколько вариантов. Так, бюджетный список комплектующих, включающий в себя саморегулирующийся кабель на оцинкованных крепежах и с подключением терморегулятора, будет стоить 1500–2200 руб/м. Более сложный вариант, включающий в себя метеостанцию (она оценивает такие параметры, как температуру, уровень влажности и наличие снега), обойдется, в зависимости от сложности конфигурации крыши, от 3000 руб/м.
Основные ошибки при монтаже обогрева водостоков и желобов
Монтаж обогрева водостоков довольно прост в исполнении. Однако при установке часто допускают ошибки, которые в конце концов приведут к неудовлетворительной работе системы или к выходу ее из строя. Вот основные:
- Ошибки в проекте. Типовая схема не привязана к индивидуальным особенностям здания. В результате одни участки остаются обледенелыми, а на других кабель греется впустую.
- Нарушения в спецификации проекта. Для обогрева используется кабель, предназначенный для «теплых полов». Срок эксплуатации его вне помещений значительно сокращается, и появляется опасность повреждения изоляции.
- Использование неподходящего крепежа. Саморезы оставляют в кровле отверстия, образующие течь. А обычные пластиковые хомуты под воздействием атмосферных факторов быстро выходят из строя.
- Монтаж маломощного кабеля (меньше 25 Вт/м). Система не сумеет достаточно прогреть пространство вокруг себя. Образование наледи будет продолжаться.
- Отсутствие цепи или троса в водосточной трубе. Это может привести к обрыву греющего кабеля.
- Неправильное расположение датчика температуры. Прямые солнечные лучи становятся причиной некорректной работы системы. Подобные приборы следует устанавливать в тени на северной стороне здания.
Популярные вопросы и ответы
На вопросы отвечает Максим Соколов, эксперт онлайн-гипермаркета «ВсеИнструменты.ру»
Обязательно ли использование температурных датчиков с системами антиобледенения водостоков и желобов?
Единственный способ обеспечить включение при нужной температуре – это наличие датчика. Не будет лишним дополнить систему управления датчиком влажности. Он устанавливается в желобе и определяет наличие в нем воды. Позволяет включать систему только при риске образования льда, при этом потребляя минимальное количество электроэнергии.
Наличие этих датчиков позволяет сделать систему эффективной. Она будет «понимать», какая погода на улице и нужен ли подогрев. Именно в этом и заключается автоматическая работа без участия пользователя.
Не рекомендуется использовать систему без датчиков, в так называемом ручном режиме. Ведь она должна работать для профилактики, а не для устранения последствий. Если вовремя не включится нагрев, и вы потом включите его вручную, то растопить образовавшийся в желобе лед будет довольно проблематично. Тем более это может повлечь за собой повреждения водостока из-за образования большой глыбы льда. Автоматический режим позволяет реагировать сразу, не дожидаясь негативных последствий.
Где лучше монтировать температурный датчик для антиобледенительной системы?
Какую систему антиобледенения лучше использовать — механическую или автоматическую?
Стоит отметить, что обогрев только желобов и водостоков применим при правильно устроенной крыше, когда снег сам с нее спадает и частично задерживается в виде воды в желобе.
Автоматический способ включения позволяет системе работать и ночью, и даже в ваше отсутствие. Как только датчик осадков реагирует на первые снежинки – кабель начинает нагрев. Снег падает в уже нагретый желоб и сразу тает. Он не скапливается там и не превращается в лед.
Необходимо ли использовать УЗО с антиобледенительными системами?
