Шаровой кран

Шаровой кран — это один из самых распространенных и надежных видов трубопроводной арматуры. Его основная задача — быстро и герметично перекрыть поток жидкости или газа. Благодаря своей простой конструкции и эффективности он широко используется как в бытовых системах, так и в сложных промышленных магистралях.

Что такое шаровой кран

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru.

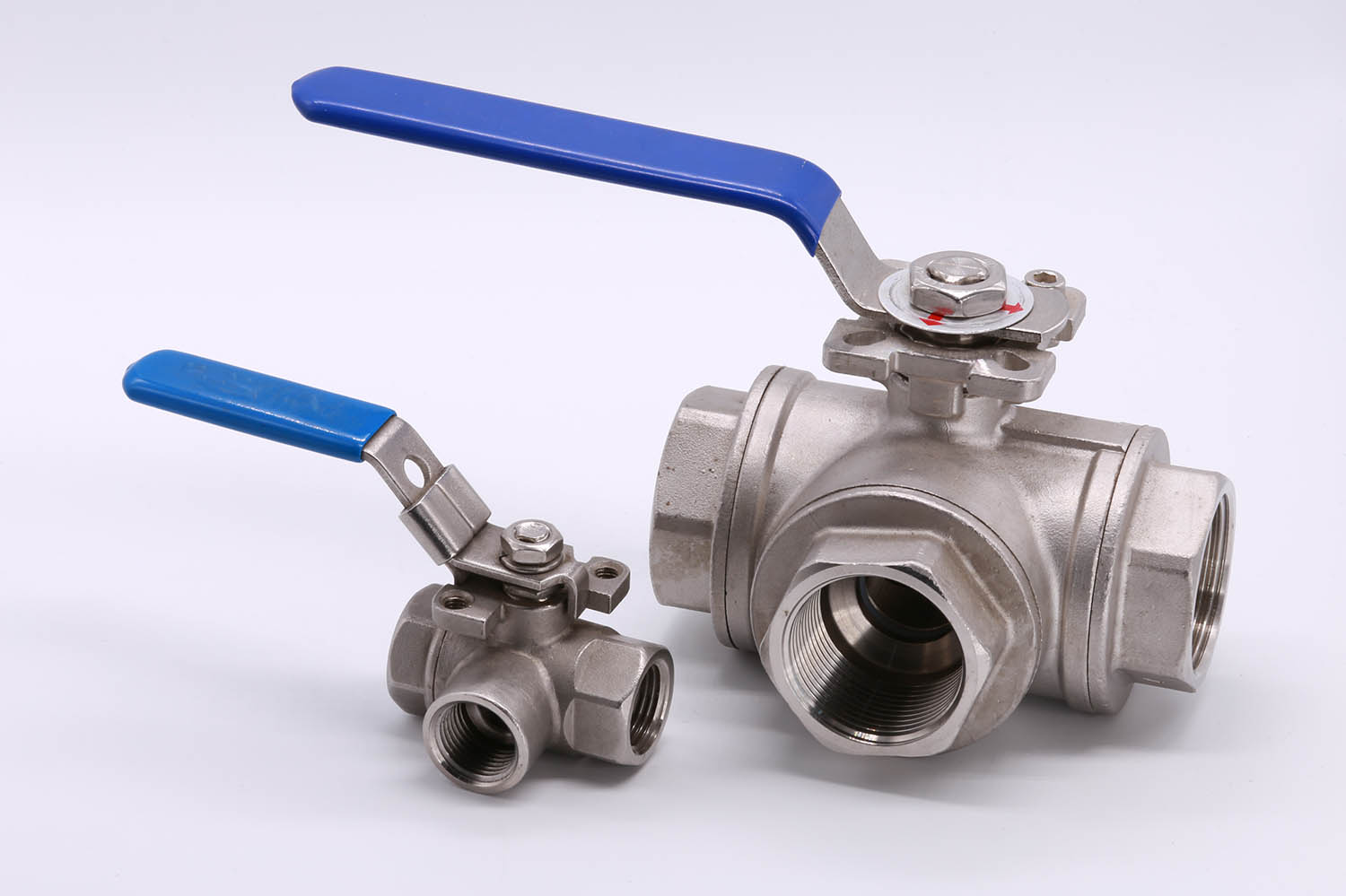

Шаровой кран — это вид трубопроводной арматуры, в которой запорный элемент выполнен в форме сферы со сквозным отверстием. Для перекрытия потока жидкости или газа пробка поворачивается вокруг своей оси на 90 градусов. Для этого достаточно изменить положение рукояти.

Полезная информация о шаровых кранах

Основное назначение шарового крана — полное перекрытие потока рабочей среды. Его конструкция рассчитана на два рабочих положения: «открыто» и «закрыто». Для регулировки напора воды или газа такой механизм не рекомендуется использовать, так как это может привести к быстрому износу уплотнителей.

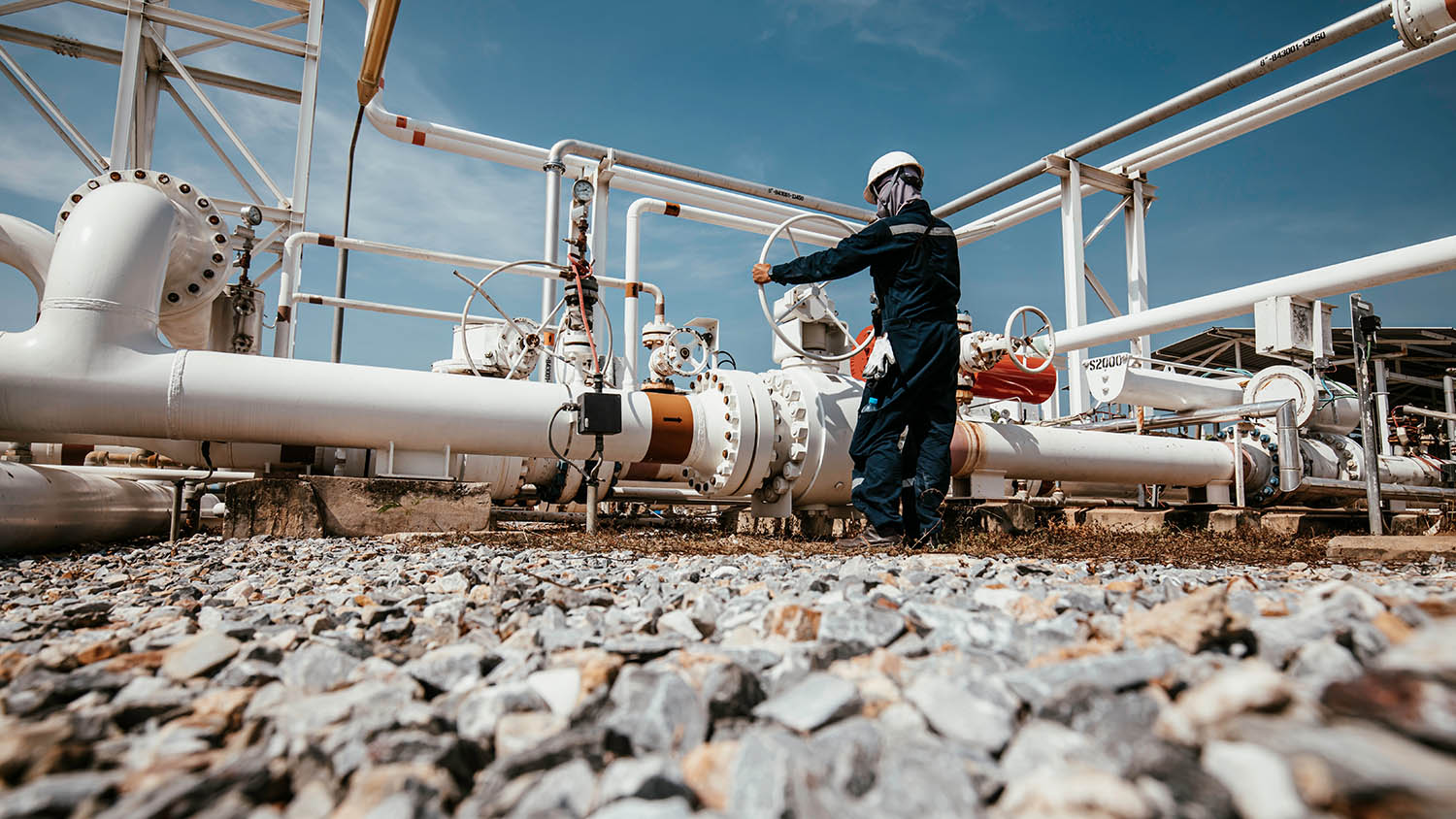

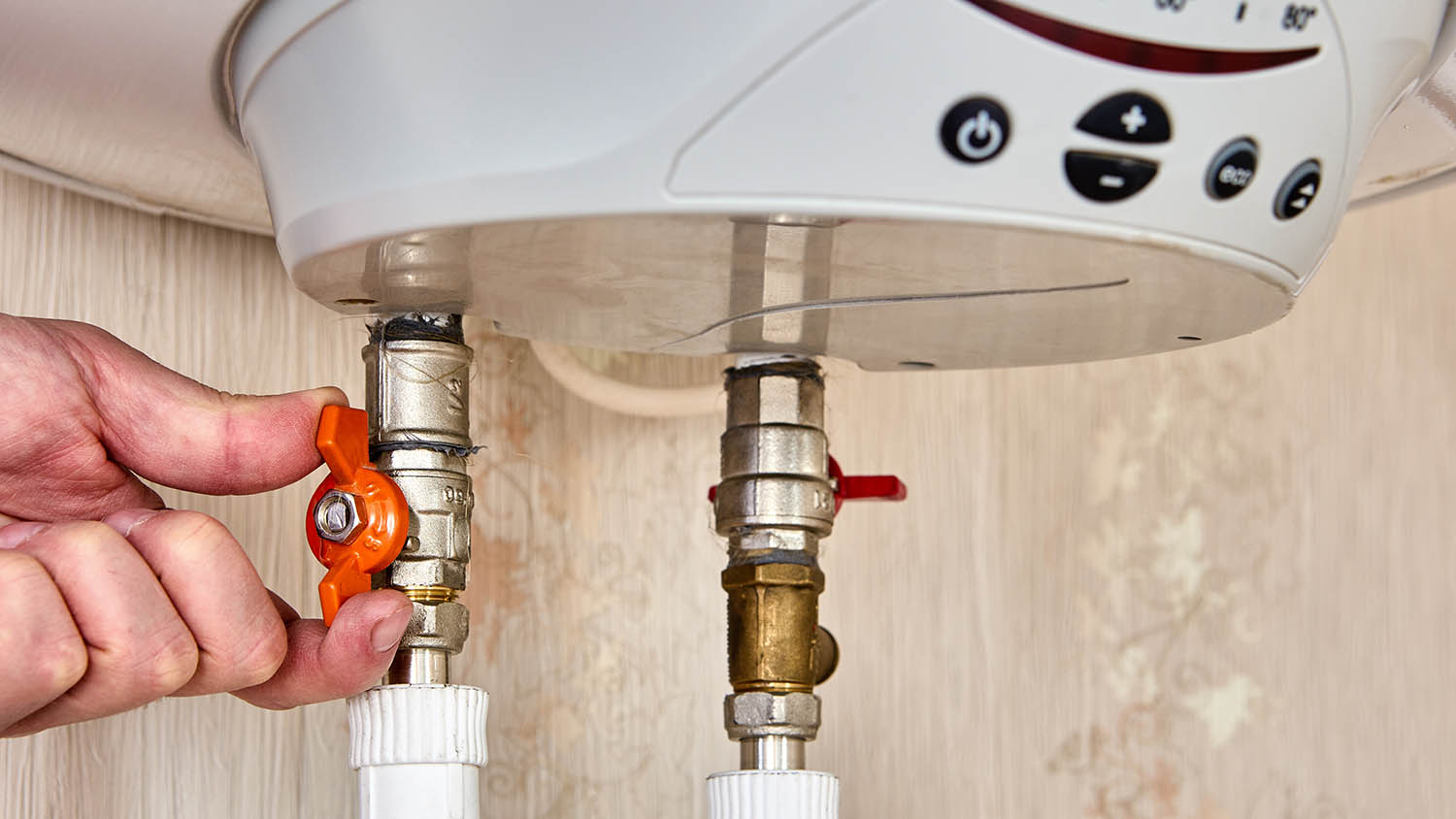

Шаровые краны устанавливаются практически на все типы трубопроводов. В быту они встречаются в системах холодного и горячего водоснабжения, отопления, при подключении газовых плит, колонок, стиральных и посудомоечных машин. В промышленности эта арматура используется в нефтегазовой отрасли, энергетике, фармацевтике, на химических производствах. Специальные модификации применяются в трубопроводах для вязких и загрязненных сред (суспензий, пульп), криогенных установках со сжиженными газами.

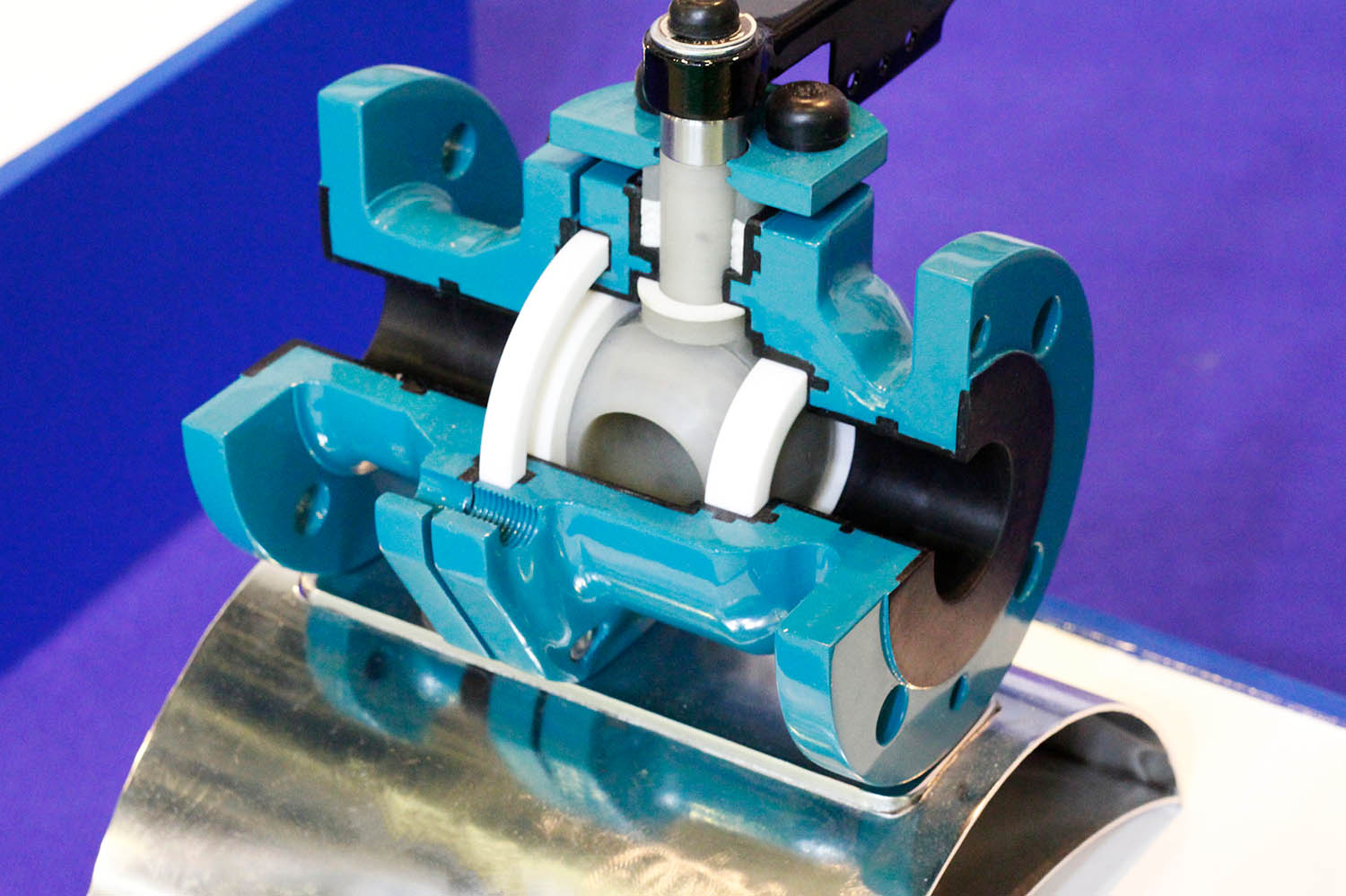

Основные элементы конструкции шарового крана: корпус, запирающий шар, седла, шток и рукоятка. Первый выступает несущей частью: он может быть разборным (из двух или трех частей) или цельносварным. Внутри корпуса находится шар — сферическая пробка со сквозным отверстием. В закрытом положении шар перекрывает поток, прилегая к седлам (уплотнительным кольцам), шток соединяет его с рукояткой и передает усилие для поворота. Последняя выпускается в виде рычага или «бабочки», а в промышленных системах управление может быть автоматизировано с помощью электро- или пневмопривода.

От того, из какого материала изготовлен корпус и уплотнитель, зависят условия эксплуатации арматуры. Для бытовых систем оптимальным выбором считаются латунные краны. В промышленности корпуса изготавливают из нержавеющей или углеродистой стали, чугуна, бронзы. ПВХ используют для пластиковых трубопроводов. Уплотнительные кольца чаще всего делают из фторопласта (тефлона). На промышленные трубопроводы устанавливают модели с седлами из высокотемпературных полимеров, терморасширенного графита и металла.

По способу монтажа краны делятся на муфтовые (резьбовые), фланцевые и приварные. Первые — используются в бытовых системах. А фланцевые и приварные — чаще в промышленности, где требуются высокая надежность и герметичность соединения при высоких давлениях и температурах.

Главное о шаровых кранах свели в таблицу

Назначение	бытовые системы водоснабжения и газа, промышленность
Конструкция	корпус, шар (пробка), седла (уплотнительные кольца), шток, рукоятка
Материал корпуса	латунь, нержавеющая и углеродистая сталь, чугун, бронза, ПВХ
Материал уплотнителя	фторопласт (PTFE/тефлон), высокотемпературные полимеры, терморасширенный графит, металл
Тип соединения	муфтовый, фланцевый, приварной

Применение шаровых кранов

Шаровой кран — универсальное решение для систем водо- и газоснабжения. В каждом случае при выборе есть важные нюансы. Модель нужно использовать строго по назначению. Недопустимо ставить запорную арматуру для воды на газовую трубу. Она не настолько герметична, чтобы может привести к утечке. И наоборот поступать также не стоит: установка крана для газа на водопроводную трубу экономически не оправдана.

Для водоснабжения

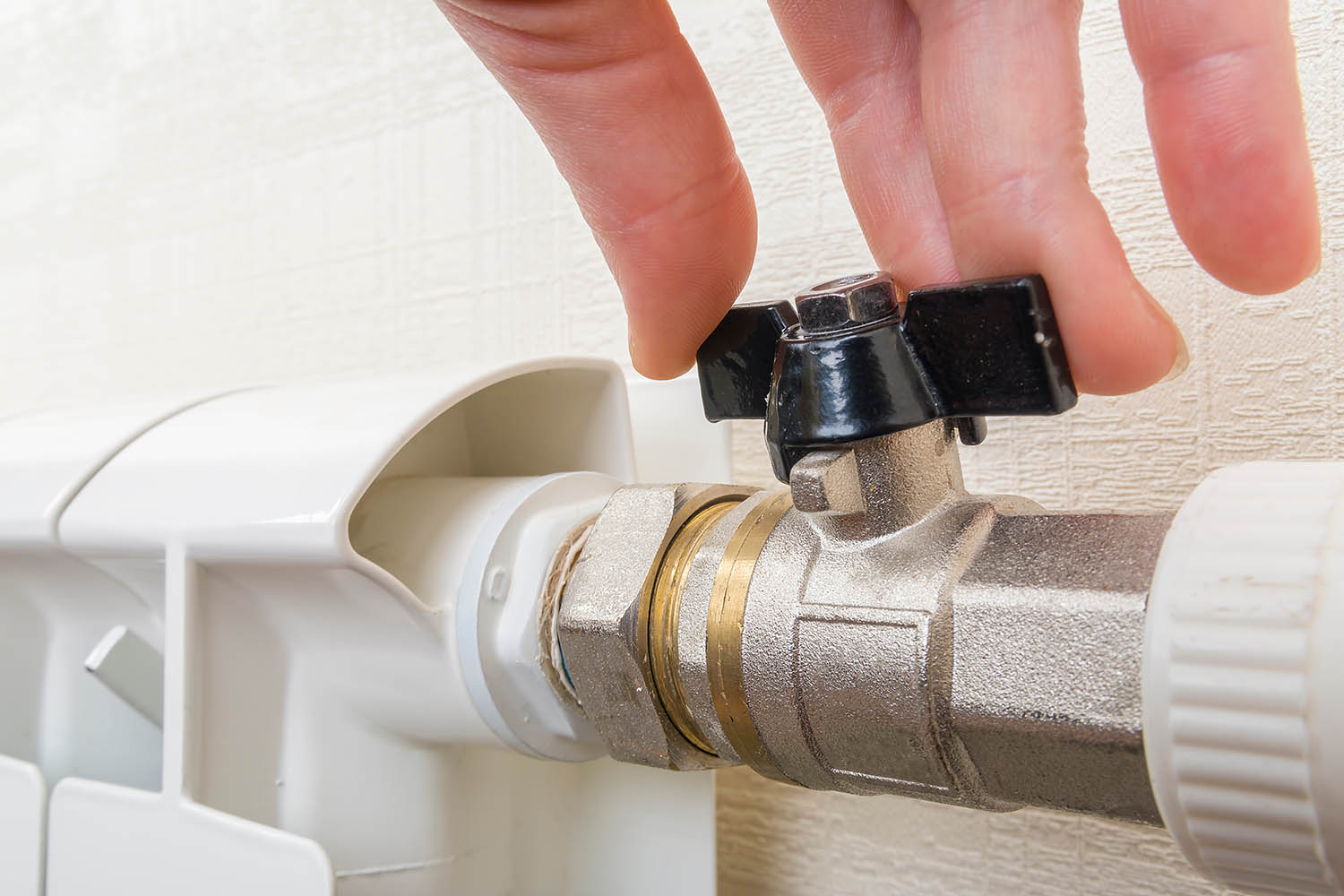

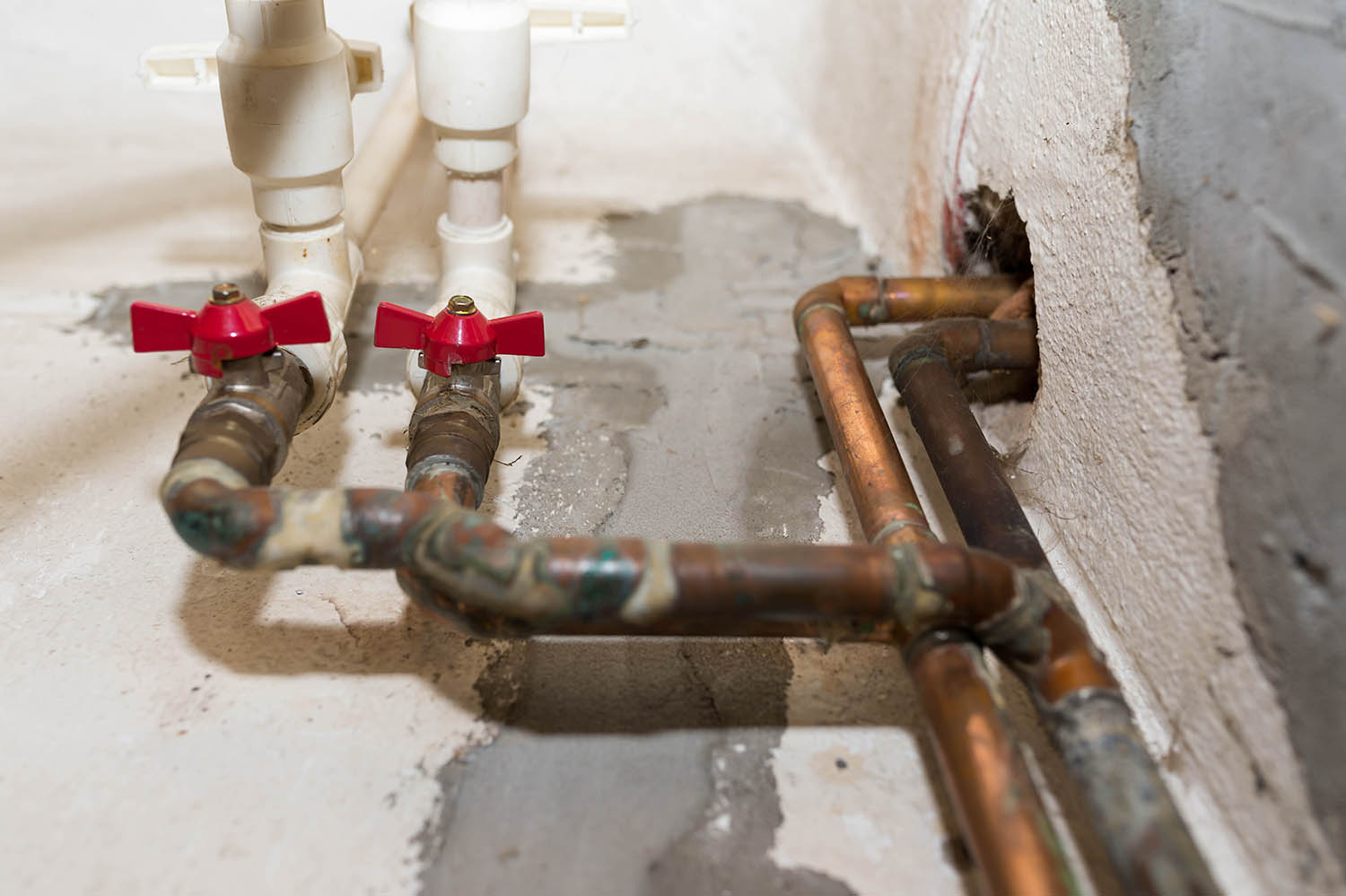

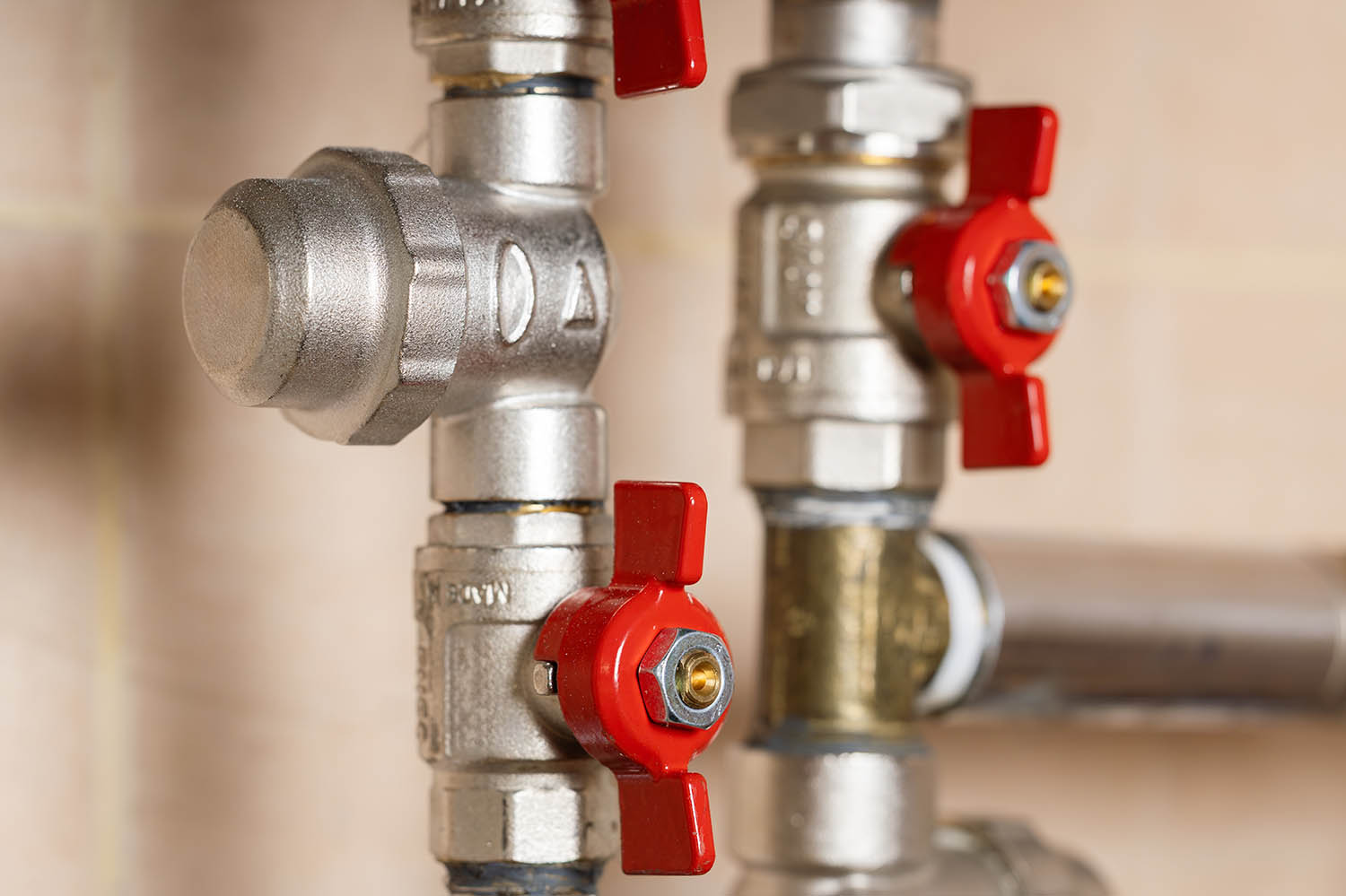

В системах холодного и горячего водоснабжения шаровой кран позволяет быстро перекрыть поток для ремонта смесителя, замены счетчика или при аварии. Он должен работать только в двух крайних положениях — полностью открыт или закрыт. Если пытаться регулировать напор воды, поток с абразивными частицами (песок, ржавчина) начнет разрушать уплотнительные кольца и полировку шара, что приведет к протечке.

Для воды подходят латунные краны. Если установлены пластиковые трубы, можно использовать модель из полипропилена, но только для холодного водоснабжения.

Для газа

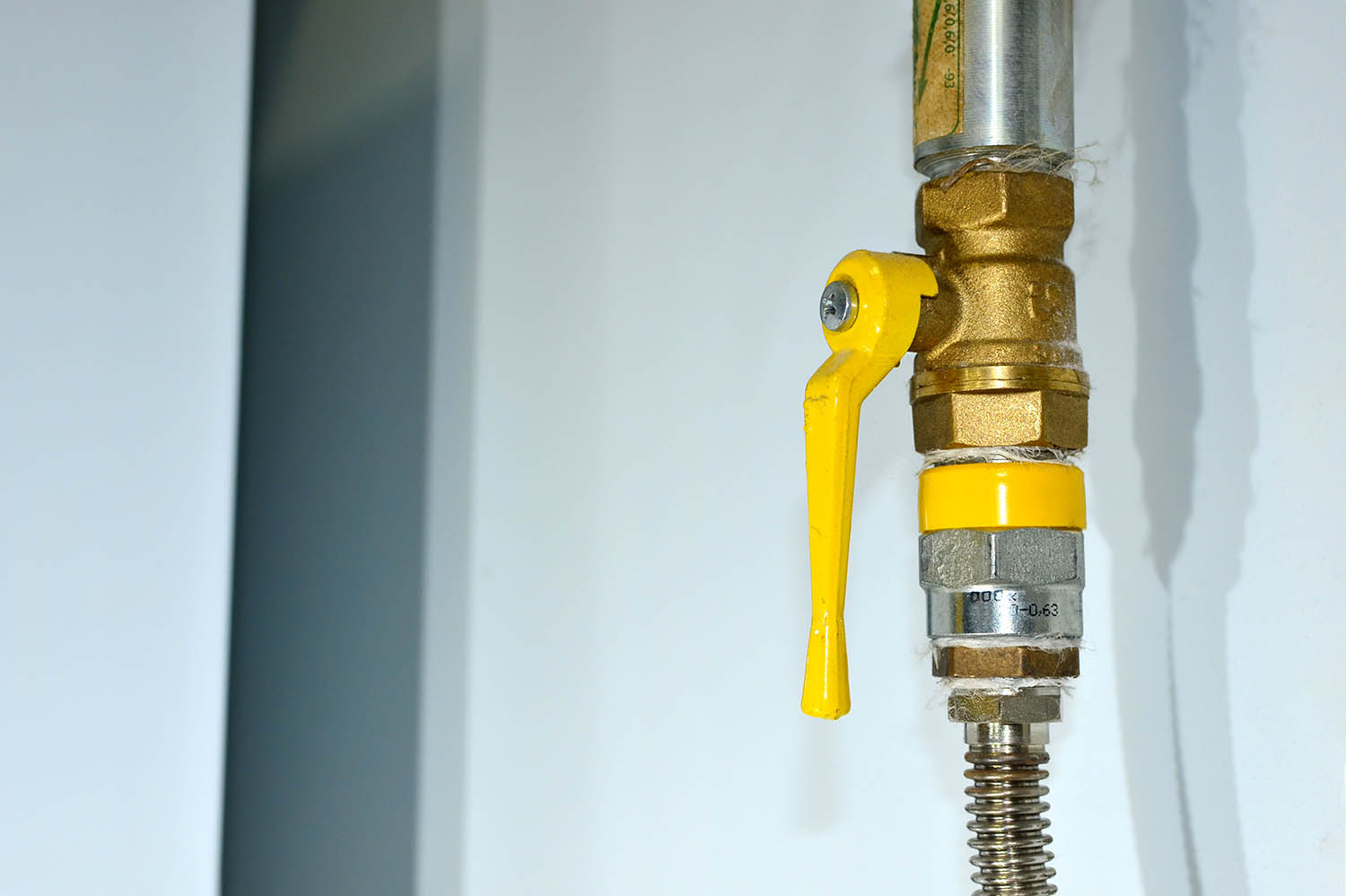

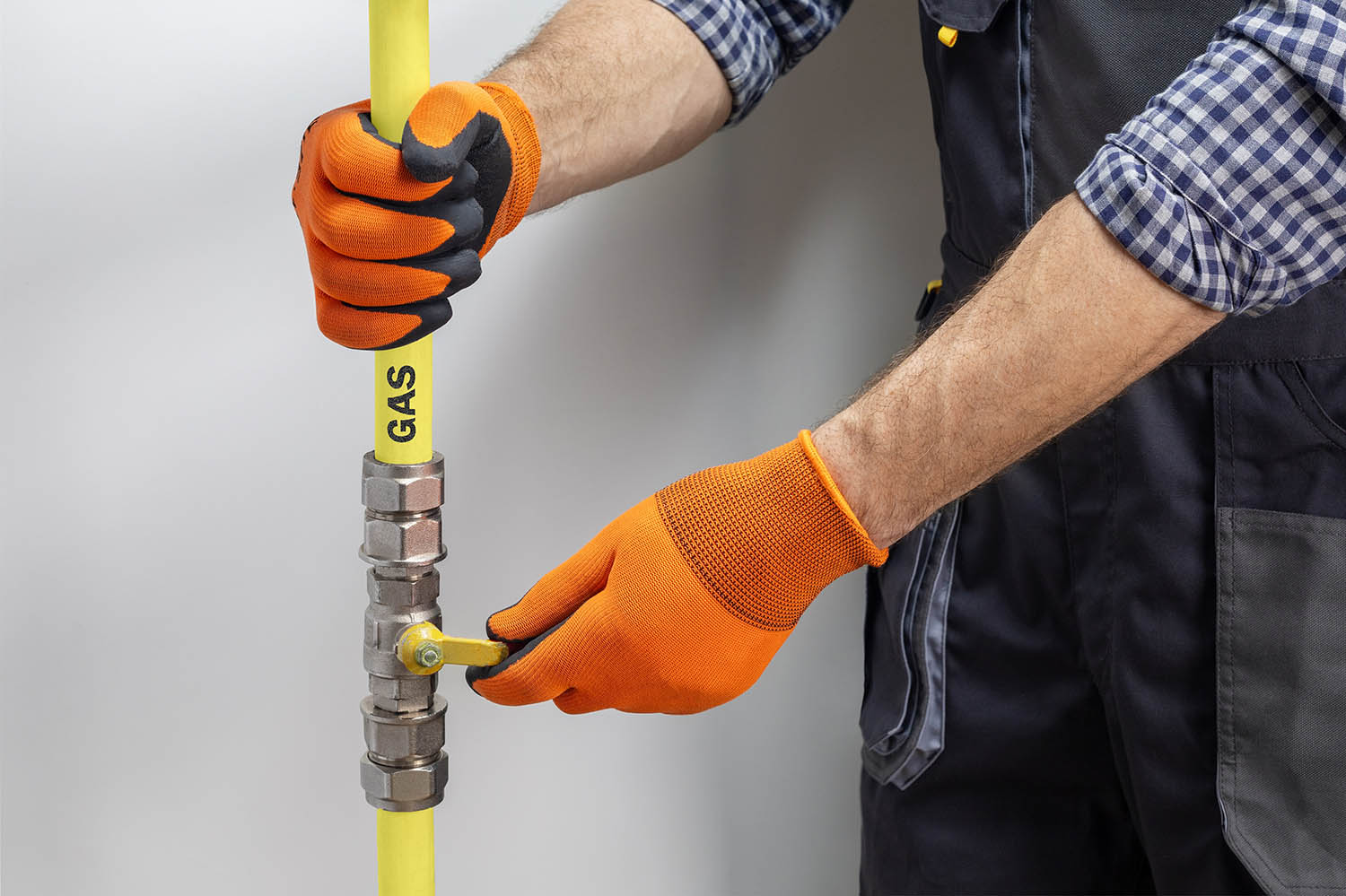

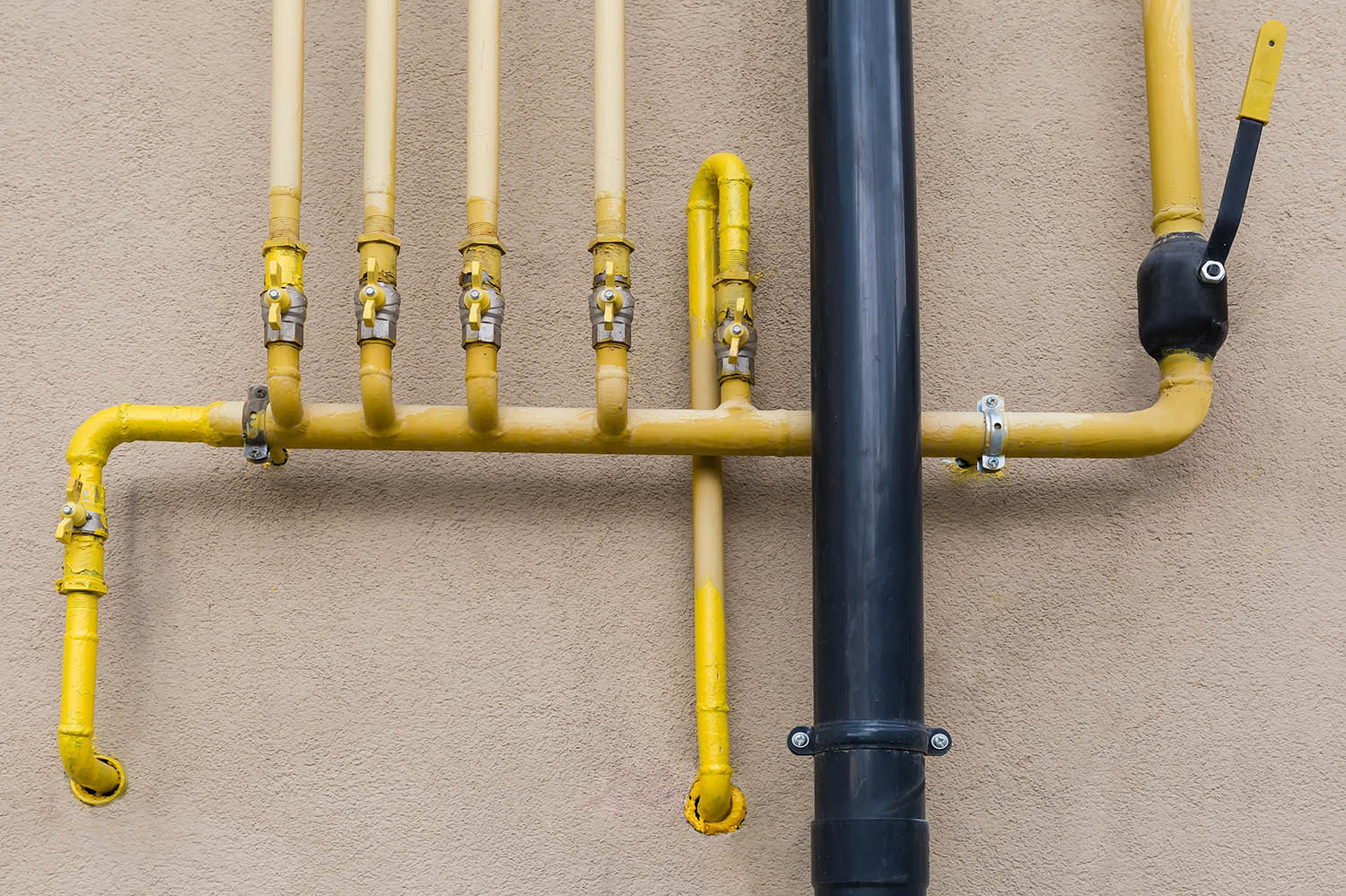

В газоснабжении шаровые краны — это основной тип запорной арматуры. Причем они используются как в быту (плиты, колонки), так и в промышленности. К кранам для газа предъявляются повышенные требования к безопасности и герметичности. Изделия должны соответствовать ГОСТ 34609-2019¹. Этот стандарт регламентирует конструкцию, материалы и методы испытаний, включая проверку на устойчивость к высоким температурам (пожаробезопасность) и механическую прочность.

Для систем газоснабжения подходят только металлические шаровые краны. У них должен быть максимальный класс герметичности, чтобы предотвратить малейшие утечки.

Плюсы и минусы шаровых кранов

Как и у любого другого механизма, у шарового крана есть преимущества и недостатки.

Плюсы

• Долговечность. При нормальных условиях эксплуатации арматура прослужит несколько десятков лет. Это становится возможным благодаря простой конструкции с минимальным количеством деталей.
• Быстрое срабатывание. Для полного открытия или закрытия потока требуется повернуть рукоятку всего на 90 градусов (четверть оборота).
• Компактность. У шаровых кранов относительно небольшие габариты по сравнению с задвижками и вентилями.
• Герметичность. Механизм надежно перекрывает поток благодаря плотному прилеганию шара к седлам из уплотнительных материалов.
• Универсальность. Краны подходят для различных сред: вода, газ, нефтепродукты, пар. Они используются в быту и промышленности.

Минусы

• Склонность к закисанию. Это происходит, если кран долго находится в одном положении, особенно в полуоткрытом. Из-за закисания бывает сложно или даже невозможно повернуть рукоятку.
• Риск возникновения гидроударов. Если резко перекрывать поток воды, в трубах может резко измениться давление, что опасно для системы.
• Не подходят для дросселирования. Шаровые краны не рекомендуется использовать для плавного регулирования напора. Уплотнительные седла в таком режиме быстро изнашиваются из-за воздействия потока среды.
• Чувствительность к загрязнениям. Твердые частицы в воде или газе могут повредить поверхности шара и уплотнителей. Это нарушает герметичность.
• Ремонтонепригодность. Большинство моделей — неразборные. При поломке их не получится починить, потребуется замена.

Как выбрать шаровой кран

При выборе шарового крана нужно учитывать рабочую среду, материалы корпуса и седел, тип прохода, соединение, конструкцию.

Материал корпуса

Корпус шарового крана может быть сделан из следующих материалов:

• Латунь. Подойдет для бытовых водопроводных систем и сантехники. Главный плюс этого металла — устойчивость к коррозии. Для питьевой воды выбирайте латунь с никелевым покрытием.
• Нержавеющая сталь. Не боится агрессивной среды (кислот, щелочей) и высокой температуры. Такие краны используются в промышленности и дорогом бытовом оборудовании.
• Пластик. Подойдет для среды с низким давлением, полива или химически агрессивных сред. Боится высокой температуры, поэтому такую модель не стоит устанавливать на систему горячего водоснабжения.
• Углеродистая сталь. Краны из этого металла используются в промышленных магистралях, например, при транспортировке нефти и газа.

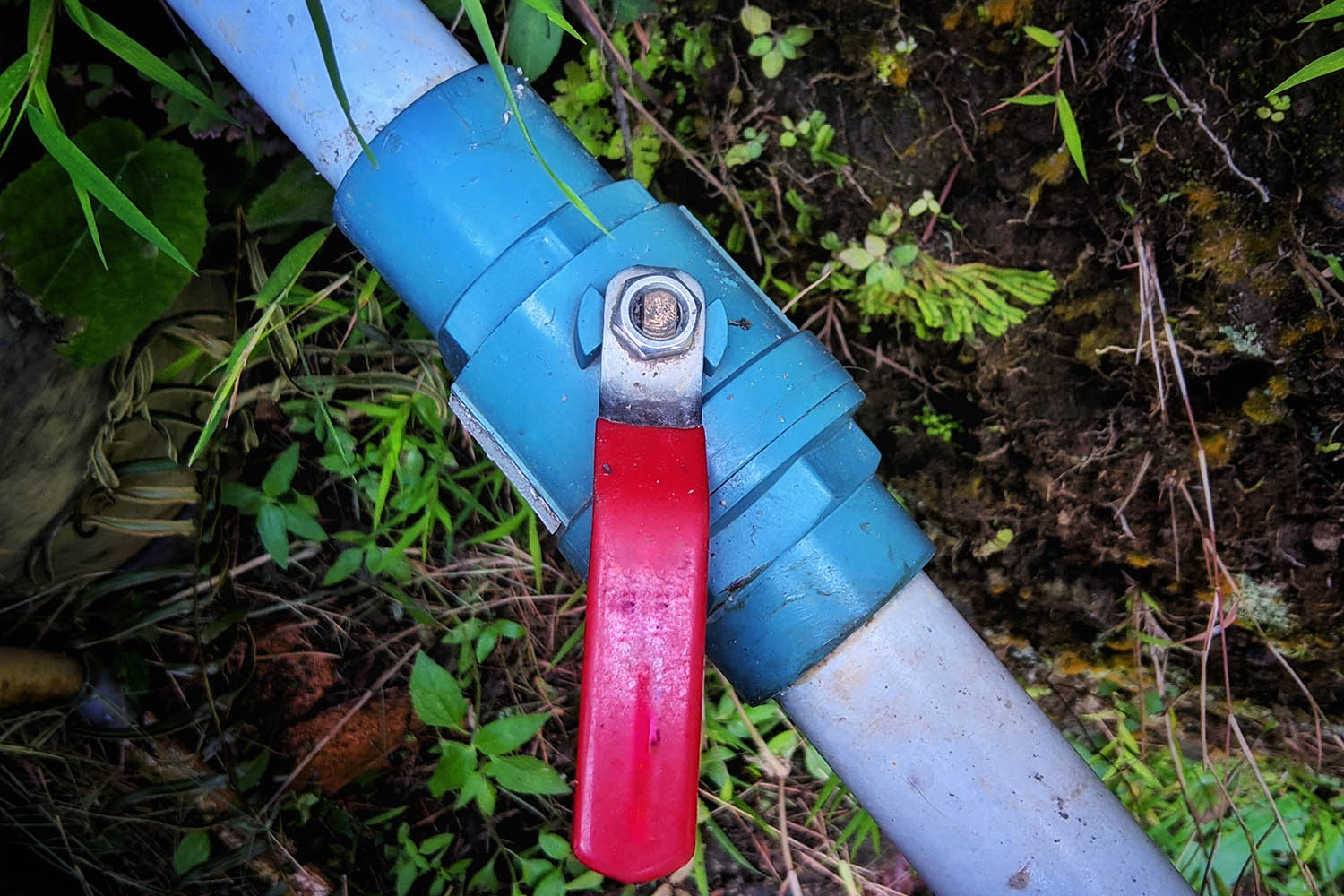

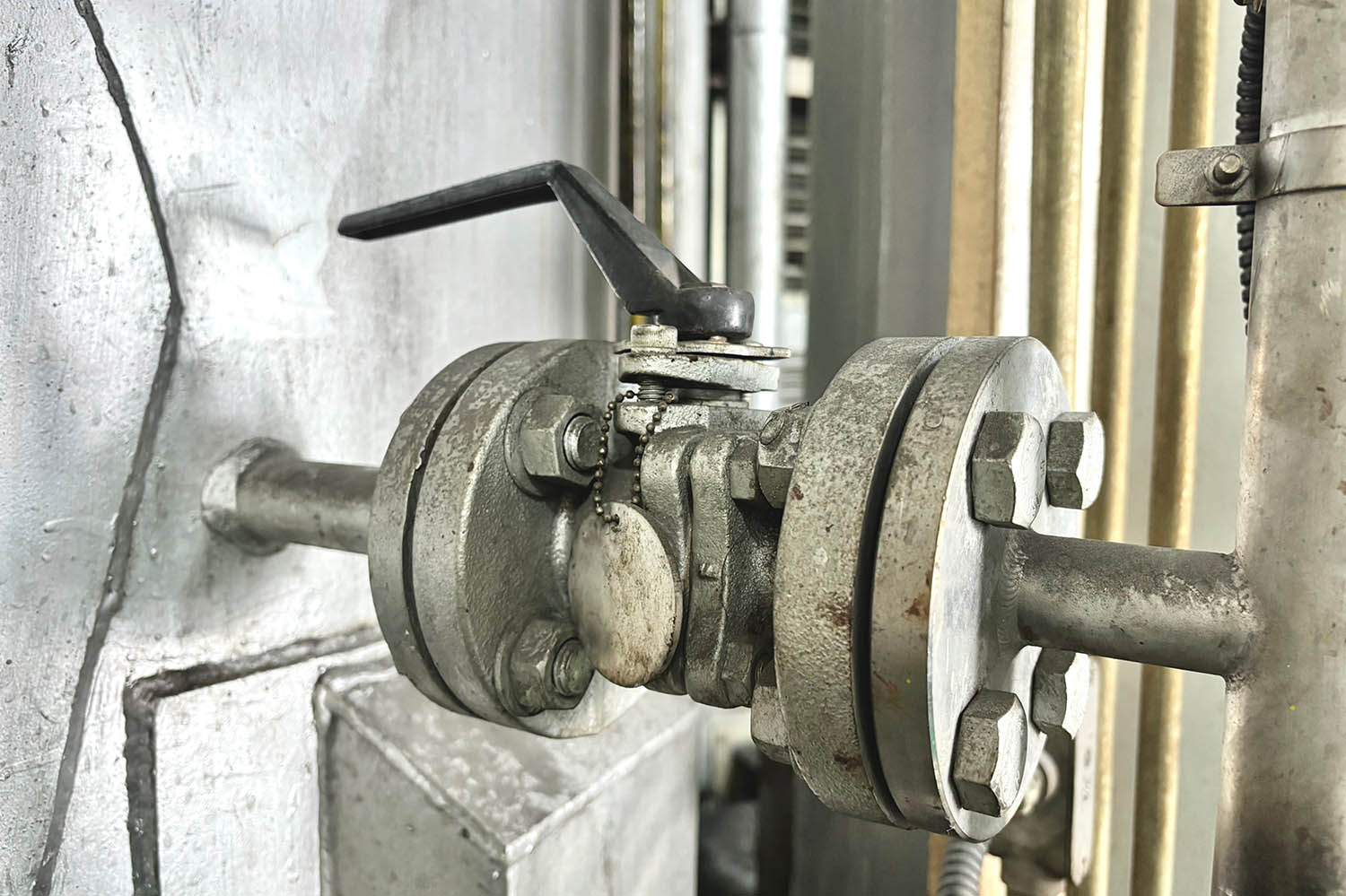

От материала зависит максимальное давление, которое выдерживает кран. У латунных моделей этот показатель находится в пределах 40 бар, а у стальных — 140-410 бар, у пластиковых — 10-20 бар.

Уплотнители (седла)

От материала седел (уплотнительных колец) напрямую зависит, в каких условиях может работать шаровой кран и как долго он прослужит. Разные среды, температуры и давления требуют применения соответствующих материалов.

Фторопласт — самый распространенный вариант для бытовых систем. Для него характерны надежная герметизация, устойчивость к химическим средам и низкий коэффициент трения (облегчает поворот рукояти). Рабочая температура для таких уплотнителей достигает 200 °C, чего достаточно для систем горячего водоснабжения и отопления.

PEEK (полиэфирэфиркетон) выдерживает до 250–350 °C. Краны с уплотнителями из этого материала применяют в промышленном оборудовании и на объектах с интенсивной эксплуатацией.

Терморасширенный графит рассчитан на нагрев рабочей среды до 450 °C и выше. Краны с седлами из такого материала используются в системах, где повышенные требования к пожарной безопасности.

Металлические уплотнители применяются для самых тяжелых условий — агрессивных сред, абразивных веществ и температур, приближающихся к 1000 °C. Такие краны встречаются исключительно в промышленности.

Материал шара

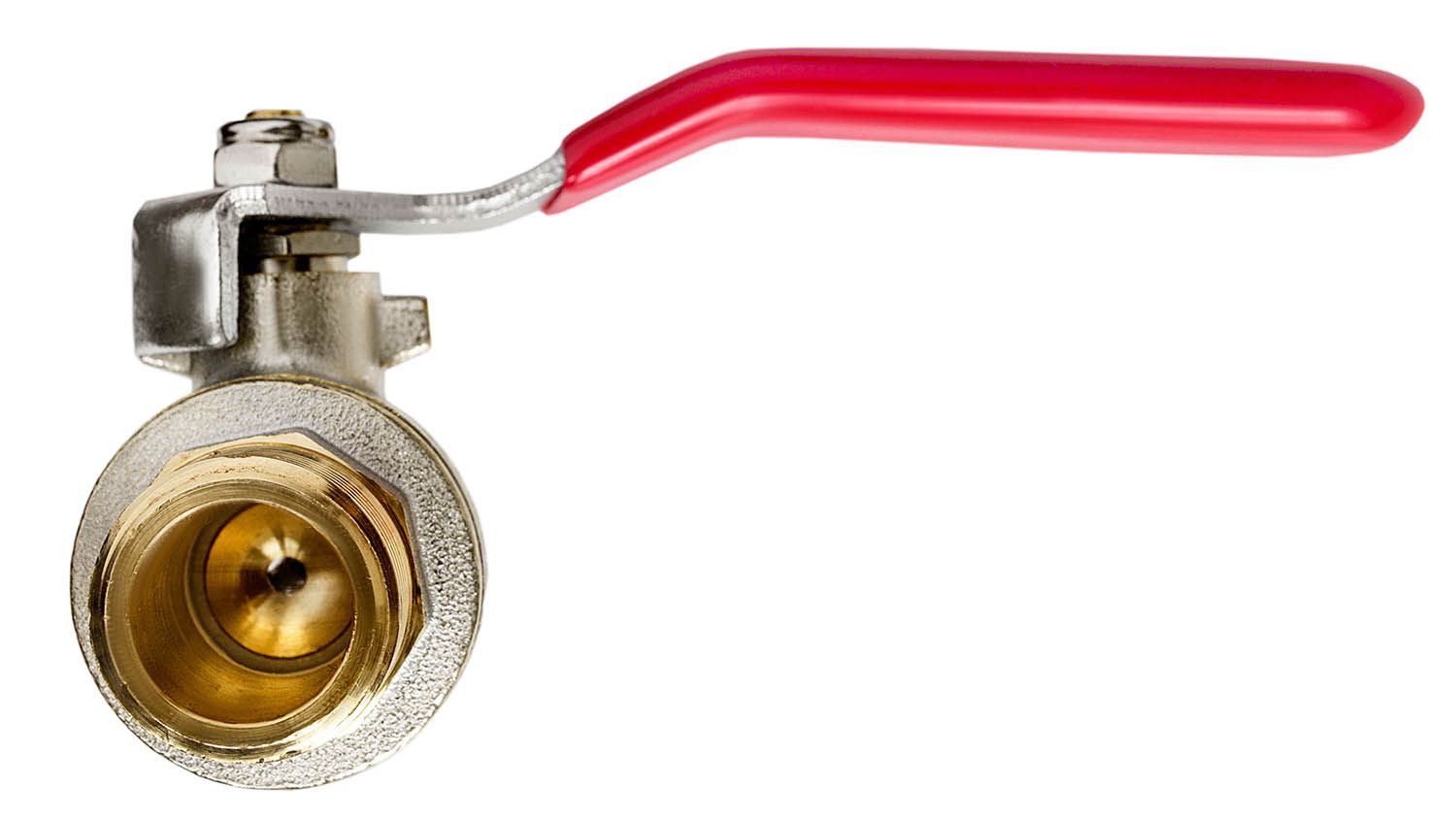

Наиболее популярные варианты — фторопласт и тефлон. Эти материалы химически инертны, но их не стоит подвергать воздействию высокой температуры. Также шары изготавливают из латуни и нержавеющей стали. При покупке обратите внимание на внешний вид этой детали. Шар должен быть идеально гладким, зеркальным. Нередко он хромированный или никелированный.

Тип прохода

Этот параметр влияет на гидравлическое сопротивление системы:

• Полнопроходной кран — размер отверстия в шаре совпадает с внутренним сечением трубы. Такой кран создает минимальное сопротивление потоку. Его устанавливают на магистрали и системы, в которых необходима максимальная пропускная способность.

• Стандартнопроходной (редуцированный) кран — отверстие в шаре немного уже трубы. Кран создает небольшое сопротивление, но такие модели компактнее и дешевле. Подходят для большинства бытовых нужд (подводка к смесителям, унитазам).

Тип соединения

Способ подключения крана зависит от материала труб и условий монтажа:

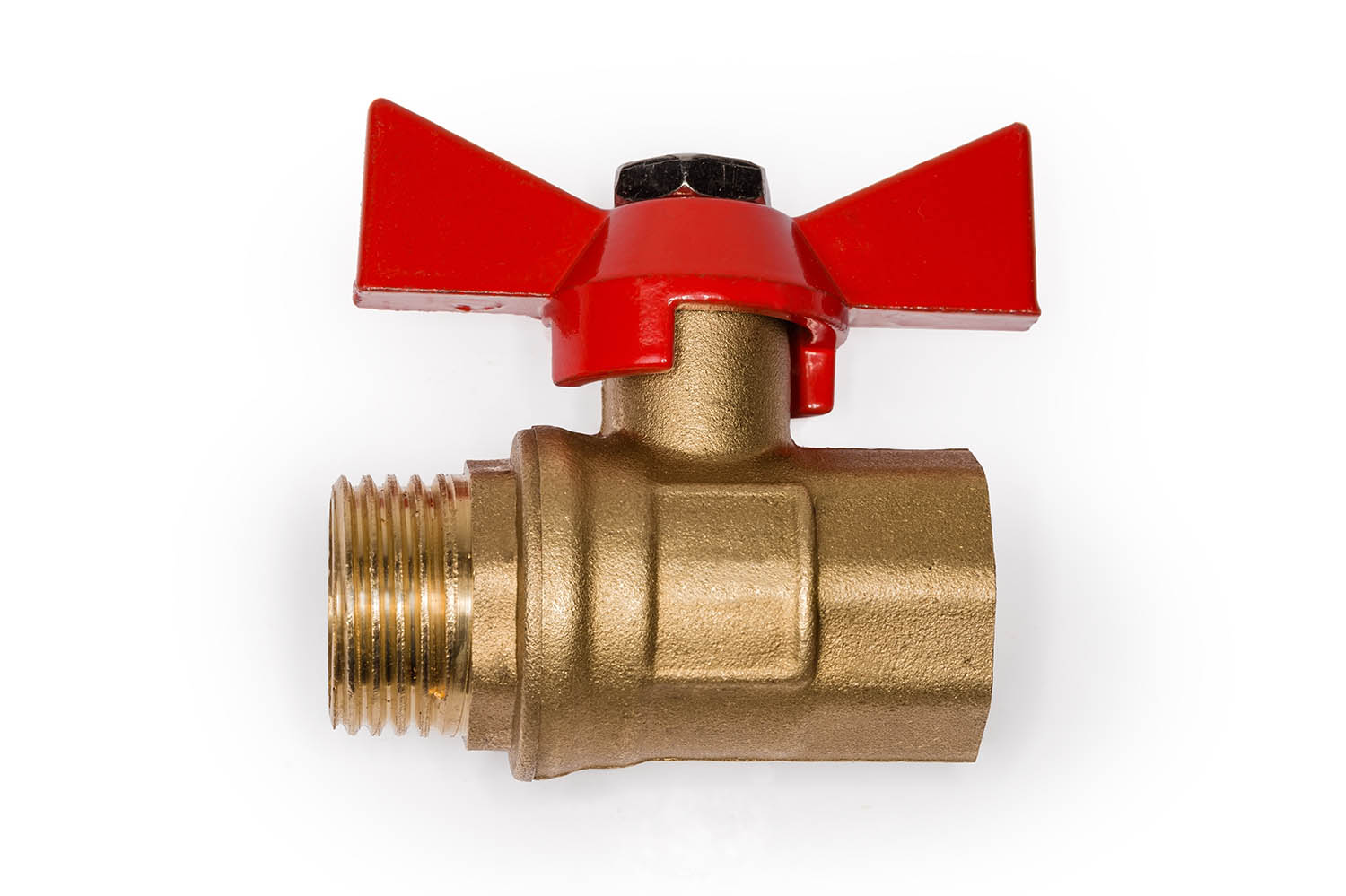

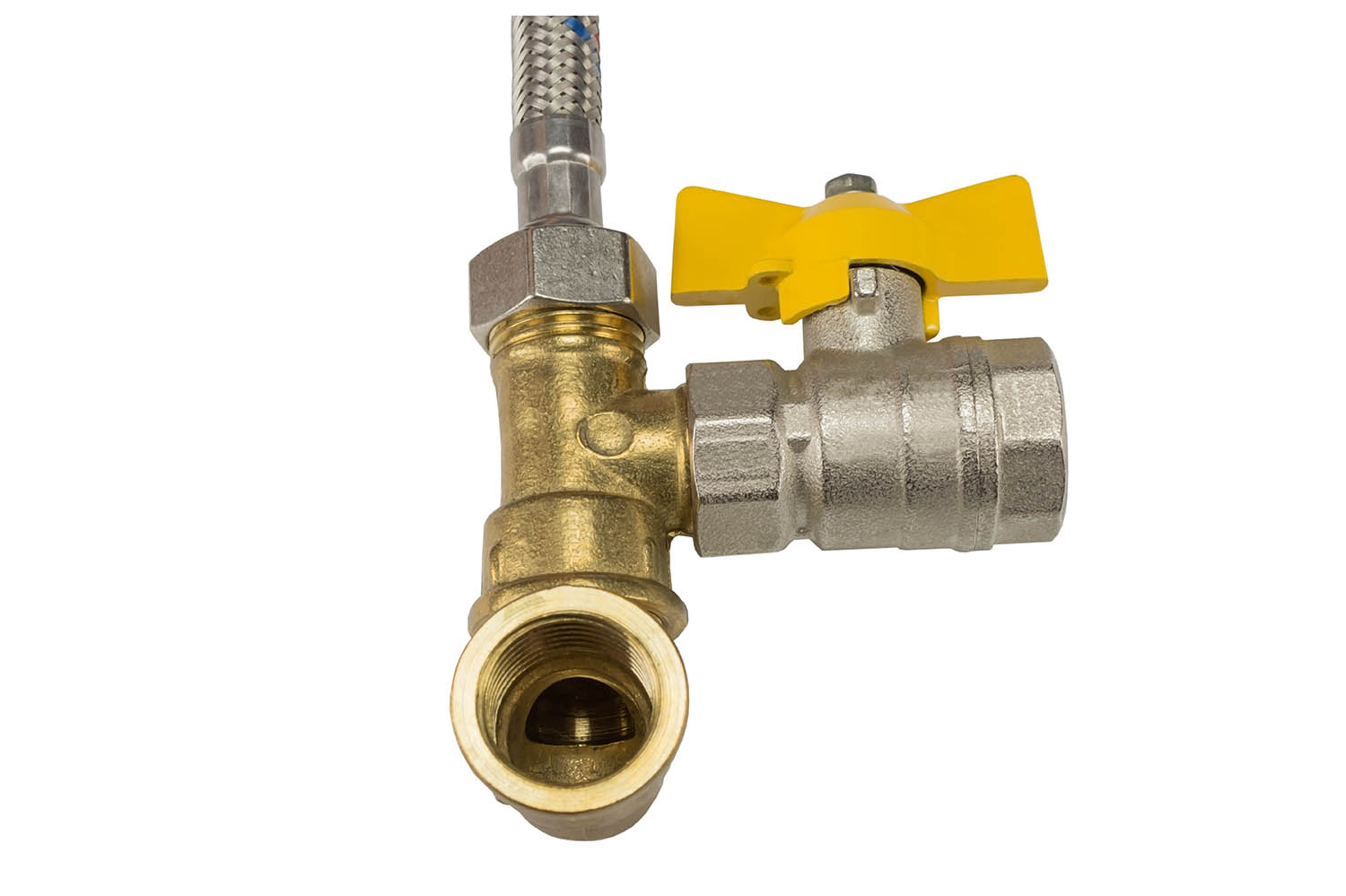

Резьбовой (муфтовый) — наиболее популярный вариант для бытовых целей. Кран просто накручивается на трубу, он удобен для сборки и демонтажа.

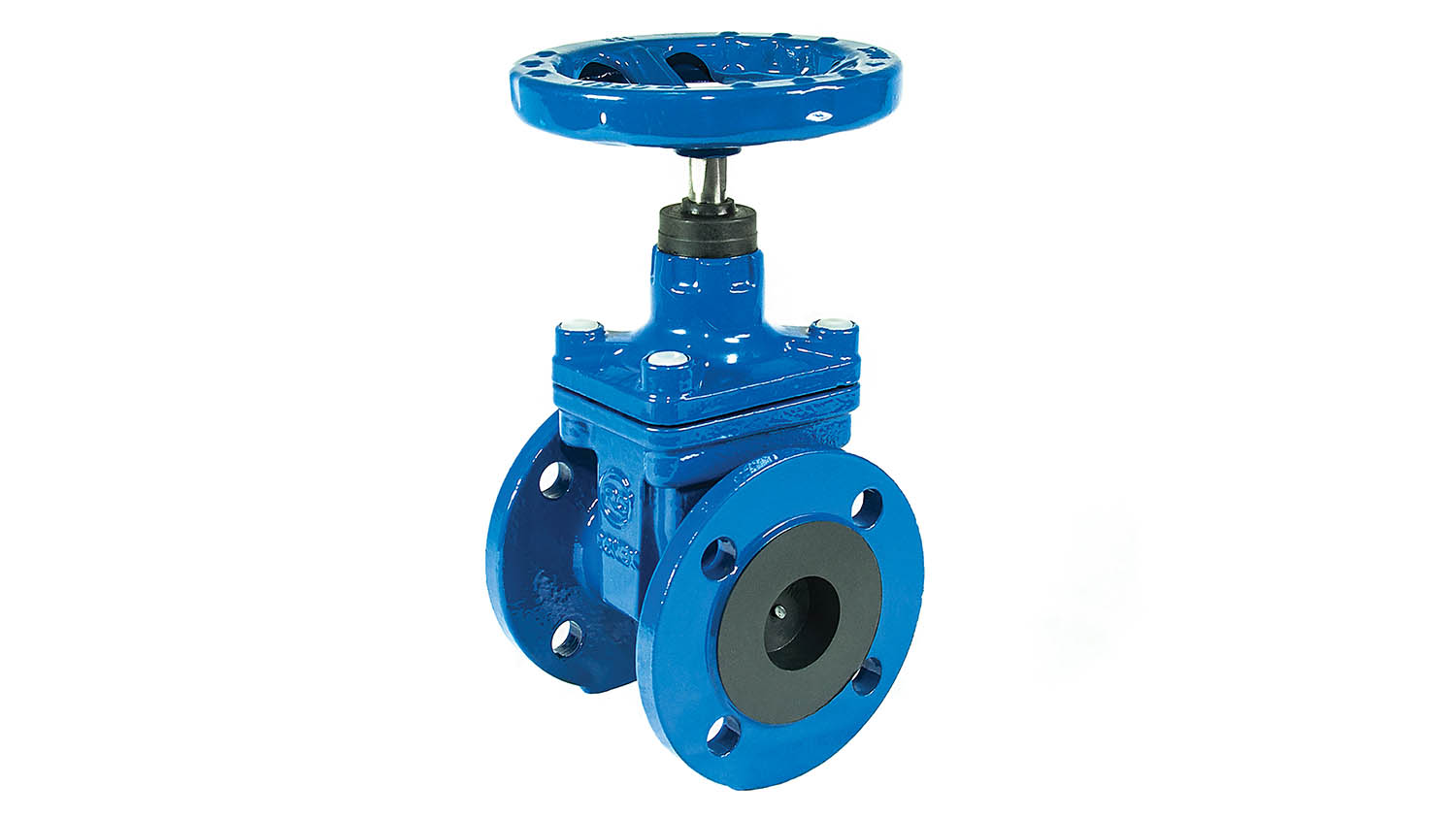

Фланцевый — используется на магистралях большого диаметра в промышленности. Его отличительная особенность — прочное соединение на болтах.

Приварной кран приваривается к трубе. Он максимально герметичен, но демонтировать механизм без резки невозможно.

Размер

Размер обозначается буквами DN с цифрой. Его нужно подбирать под диаметр трубы. Для сантехники и отопления чаще всего используются DN 15 (½’’) и DN 20 (¾’’). Для водоснабжения требуются DN 25–DN 50.

Конструкция корпуса

Шаровые краны бывают разборными и неразборными. В первых — можно заменить седла, однако такие модели дороже. Цельносварная арматура дешевле. Но в случае износа уплотнителей кран придется заменить.

Рукоятка

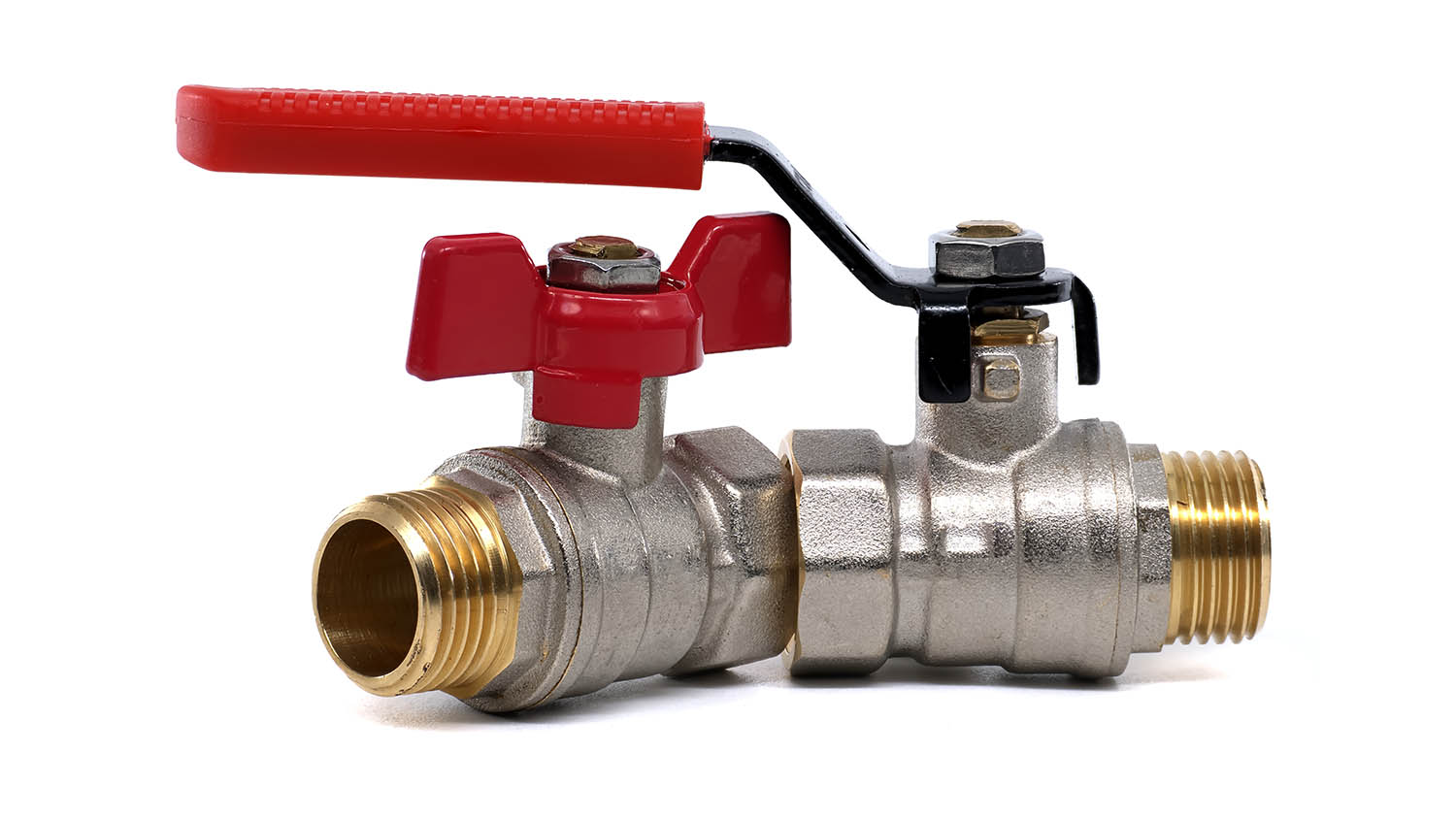

Выполняется в виде рычага или «бабочки». Первый вариант удобнее, но для поворота требуется немного места вокруг крана. «Бабочка» компактнее, она подойдет для ограниченного пространства.

Наиболее частые ошибки при выборе шаровых кранов

При выборе крана мало знать основные характеристики. Также нужно разобраться в типичных ошибках, которые совершают покупатели. Собрали для вас основные.

Неправильный выбор материала уплотнителя

Использование крана с уплотнителем из NBR (синтетический каучук) в системе с горячей средой приведет к потере герметичности, протечке и выходу из строя механизма.

Экономия

Дешевые краны изготавливаются из силумина или цинка. Это хрупкие сплавы, которые трескаются при малейшем превышении давления или механическом воздействии. Лучше всего выбирать изделия из латуни. Этот прочный металл не боится агрессивных сред и высоких нагрузок.

Стальной шар в латунном корпусе

Недобросовестные производители экономят и устанавливают в латунный корпус шар из обычной стали. Этот металл ржавеет под воздействием воды. Коррозия нарушает герметичность, образуются протечки, и со временем кран выходит из строя.

Игнорирование состава и температуры рабочей среды

Одни краны предназначены для чистой воды, другие модели — для систем с химически активными веществами, абразивными частицами или экстремальными температурами. Это должно быть указано в характеристиках. Если установить кран для чистой воды в систему с агрессивными веществами, то уплотнители и корпус быстро утратят герметичность.

В быту наиболее распространены краны для воды и газа. Производители прописывают это в характеристиках изделия. Арматуру нужно использовать строго по назначению. У кранов разная степень герметичности. Устройство для воды на газовой трубе может стать причиной утечки.

Неправильный выбор типа соединения

Резьбовые краны не подходят для систем с высоким давлением (свыше 16 бар) и вибрациями. Пренебрежение этим правилом приведет к разгерметизации соединения, возникнет риск аварии. Для магистральных трубопроводов и объектов с высоким давлением выбирайте фланцевые краны.

Покупка крана с избыточными характеристиками

Стремление купить кран с максимальным запасом прочности для обычной бытовой системы с давлением 4-6 бар — это неоправданная переплата. На практике для домашних нужд важнее качество сборки и материалов, а не цифра в маркировке.

Выбор неподходящего типа рукоятки

Если установить кран с длинным рычагом в ограниченном пространстве, его будет неудобно или невозможно полностью открыть/закрыть. Для таких мест стоит выбирать модели с рукояткой типа «бабочка».

Цены на шаровые краны в 2026 году

Средняя стоимость латунных шаровых кранов различные размеров:

Назначение (среда)	Размер	Цена
Вода	DN 15 (1/2″)	от 241 руб
Вода	DN 20 (3/4″)	от 323 руб
Вода	DN 25 (1″)	от 463 руб
Газ	DN 15 (1/2″)	от 317 руб.
Газ	DN 20 (3/4″)	от 493 руб
Газ	DN 25 (1″)	от 711 руб
