Справка "КП": Система Неберджаевского водохранилища

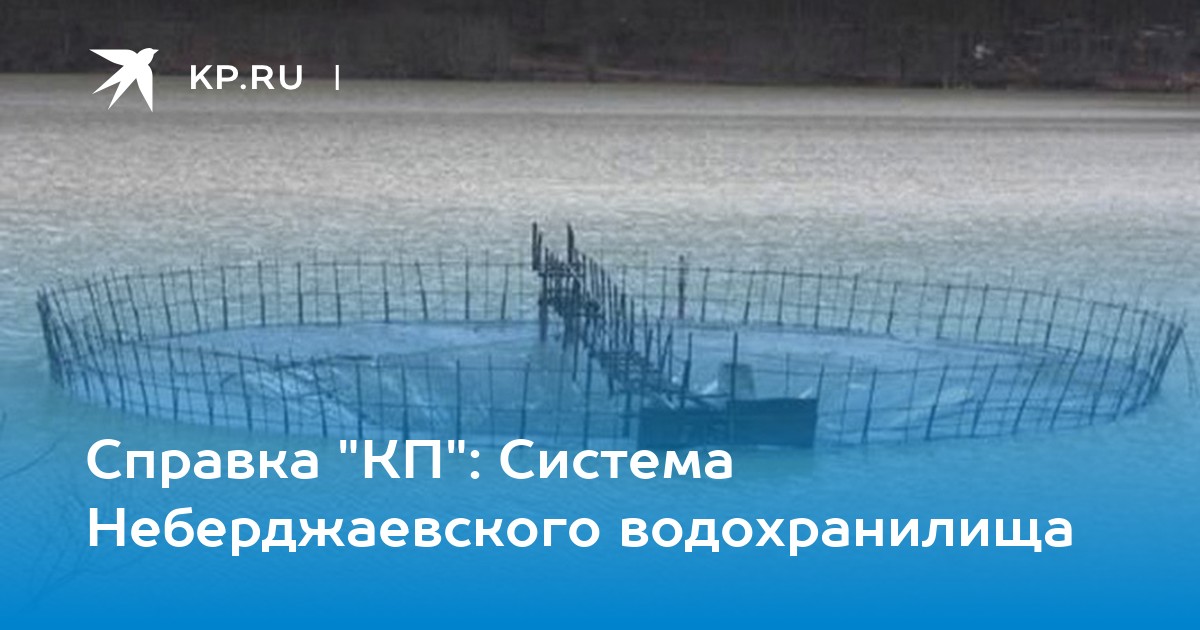

Оголовок водосброса

Неберджаевское водохранилище находится в Крымском районе Краснодарского края на р. Липки (р. Неберджай) в 8,2 км от ее истока, на расстоянии 10 км от г. Новороссийска и эксплуатируется ООО «ЮВК-НОВОРОССИЙСК», 1-я очередь построена в 1959 г., 2-я очередь – в 1963 г.

Назначение: предназначено для водоснабжения г. Новороссийска.

По проекту класс капитальности - IV.

Основные параметры водохранилища: Отметка нормального подпорного уровня (НПУ): 182,0 м Отметка форсированного подпорного уровня (ФПУ): 183,5 м Отметка уровня мертвого объема (УМО): 164,8 м Фактическая отметка заполнения на момент преддекларационного обследования: 182,05 м Площадь зеркала при НПУ: 0,75 кв.км Полный объем: 8,1 млн.куб.м Полезный объем: 7,2 млн.куб.м

В состав объекта входят:

1. Водоподпорное сооружение

Тип сооружения - земляная плотина Грунты основания: известняки, мергель и песчаники. Отметка гребня: 185,0 м Максимальный напор: 25,5 м Строительная высота: 27 м Длина по гребню: 250 м Ширина по гребню: 8 м Ширина по подошве: 147,10 м

2. Водосбросное сооружение

Тип сооружения: шахтный водосброс Грунты основания: известняки, мергель и песчаники. Основные размеры сооружения: - отметка порога водослива – 182,0 м; - профиль воронки имеет круговое очертание с радиусом закругления 5,27 м;

3. Насосная станция

Тип и вид: насосная станция, обеспечивает подачу расчетного количества воды в систему городского водоснабжения г. Новороссийск Тип здания: каркасно-панельное Грунты основания: известняки, мергель и песчаники Длина: 24 м Ширина: 9 м Тип и количество насосов: количество – 3, два ЦН 1000-180, один ЦН 400-210 Расчетный расход (суммарный): 1500 куб.м/час Напор на насосную станцию: - максимальный: 20 м - минимальный: 4 м

4. Прочие гидротехнические сооружения

Наименование и тип сооружения: трубчатый переезд в верховой части водохранилища. Назначение: для подъезда к очистным сооружениям и станции водоподготовки Неберджаевского водохранилища. Грунты основания: известняки, мергель, песчаник Основные размеры: ширина 7,5 - 8,0 м, водопропускное отверстие 1,7х1,7м Механическое оборудование сооружения. Затворы. Тип затвора: дисковый Место установки: расположен в общей камере управления Количество: 1 Максимальный напор: 20 м
