Несмотря на высокую эффективность современных электромеханических преобразователей, в процессе их работы все же возникают потери магнитной, электрической и механической энергии, сопровождающиеся выделением тепла, усилением шума и вибрации. Это обусловлено трением элементов, перемагничиванием в магнитном поле сердечника якоря электродвигателя, скачками нагрузок… Можно ли минимизировать эти «утечки», повысив тем самым КПД, и если да, то как этого добиться? Об этом мы и поговорим в данной статье.


Современные подходы к повышению КПД асинхронных двигателей

Согласно общепринятой классификации электрические машины бывают синхронными — с одинаковой частотой вращения ротора и магнитного поля, и асинхронными — в которых магнитное поле вращается с более высокой скоростью, чем ротор. Электродвигатели последнего типа получили более широкое распространение: порядка 90% всех двигателей на планете являются асинхронными. Они применяются во всех отраслях промышленности, сельского хозяйства и сферы ЖКХ. Такая популярность объясняется тем, что данные механизмы просты в изготовлении, надежны, доступны по цене и не требуют больших эксплуатационных затрат. Кроме того, КПД асинхронного электродвигателя значительно выше, чем синхронного.

Но есть у подобной техники и существенные недостатки. В частности, высокий пусковой ток, недостаточный пусковой момент, несогласованность механического момента на валу привода с механической нагрузкой (что приводит к лавинообразному росту силы тока и избыточным механическим нагрузкам при запуске и снижению КПД в периоды пониженной нагрузки), невозможность точной регулировки скорости работы прибора и т.д. Все эти факторы приводят к тому, что эффективность работы механизма существенно снижается.

На заметку
Ключевыми факторами, влияющими на КПД электродвигателя, являются степень его загрузки по отношению к номинальной, конструкция, модель, степень износа, отклонение напряжения в сети от номинального. Также КПД электродвигателя может заметно снизиться после его перемотки.

Для повышения эффективности работы электропривода необходимо обеспечивать его загрузку на уровне не менее 75%, увеличивать коэффициент мощности, регулировать напряжение и где возможно — частоту подаваемого тока. Реализация этих мер обеспечивается использованием специального оборудования, позволяющего повысить КПД электродвигателя. Однако не во всех случаях возможно или необходимо реализовать их все.

Такие приборы подразделяются на частотные преобразователи, которые изменяют скорость вращения двигателя путем изменения частоты питающего напряжения, а также устройства плавного пуска, ограничивающее скорость нарастания пускового тока и его максимальное значение. В этой статье мы сравним современные решения для повышения КПД двигателей с позиций эффективности работы и экономической целесообразности.

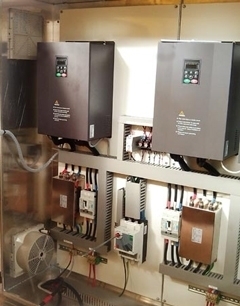

Частотные преобразователи для асинхронных двигателей

Одним из наиболее действенных средств повышения эффективности работы электродвигателя является частотный преобразователь, который трансформирует однофазное или трехфазное напряжение с частотой 50 Гц в напряжение с требуемой частотой (обычно от 1 Гц до 300–400 Гц, но иногда и до 3000 Гц) и амплитудой.

Принцип работы преобразователя частоты

«Частотник» (так в профессиональной среде называют преобразователь частоты) состоит из:

  1. Микропроцессора, обеспечивающего управление электронными ключами, а также контроль работы оборудования, его диагностику и защиту.
  2. Схем, функционирующих в режиме ключей и открывающих тиристоры или транзисторы. Несколько более эффективными считаются тиристорные преобразователи частоты, так как они могут работать с высокими напряжениями и токами и имеют КПД до 98%. Однако при не слишком больших мощностях это преимущество практически незаметно.

Существует два класса приборов в зависимости от устройства и принципов работы:

  1. С непосредственной связью. Такие преобразователи представляют собой выпрямители. Система осуществляет отпирание тиристоров и подключение обмотки к сети, в результате чего образуется выходное напряжение с частотой 0–30 Гц и ограниченным диапазоном управления скоростью вращения привода. Такие устройства не могут использоваться при оснащении мощного оборудования, регулирующего множество технологических параметров.
  2. С промежуточным звеном постоянного тока. В подобных аппаратах производится двойное преобразование энергии: входное напряжение выпрямляется, затем фильтруется и сглаживается, а потом при помощи инвертора снова трансформируется в напряжение с необходимой амплитудой и частотой. Подобное преобразование может несколько снижать КПД оборудования, но такие преобразователи частоты имеют широкое применение в силу того, что могут давать на выходе напряжение с высокой частотой.

Наибольшую популярность получили устройства второго типа, обеспечивающие плавную регулировку оборотов двигателей.

Возможности частотных преобразователей

Эффективность того или иного преобразователя во многом зависит от соответствия его функциональных возможностей целям использования. Так, для оснащения электроприводов насосов и вентиляторов используются преобразователи с невысокой перегрузочной способностью и зачастую с U/f-управлением, которые при необходимости могут повышать начальное значение выходного напряжения с целью увеличения момента двигателя на низких частотах.

Более совершенными являются устройства с векторным управлением, которые регулируют не только частоту и амплитуду выходного напряжения, но и фазы тока, протекающего через обмотки статора. Они устанавливаются на прокатные станы, конвейеры, подъемное, упаковочное оборудование и др.

Если необходимо выполнять контролируемое торможение двигателя, используется функция замедления, которая обеспечивают остановку механизма за счет изменения частоты до нужного уровня. Однако, если требуется интенсивное замедление, может понадобиться «частотник», оснащенный встроенными или внешними блоком торможения и тормозным резистором либо рекуперативным блоком торможения. В режиме динамического торможения двигатель переходит в генераторный режим и трансформирует механическую энергию в электрическую, которая возвращается в звено постоянного тока и либо рассеивается в виде тепла на сопротивлении тормозного резистора, либо возвращает энергию в сеть посредством рекуперации. Это решение актуально для станкового и конвейерного оборудования.

Частотный преобразователь с обратной связью позволяет поддерживать постоянную скорость вращения при переменной нагрузке с более высокой точностью, чем преобразователь без обратной связи, тем самым повышая качество технологического процесса в замкнутых системах. Такие устройства используются в робототехнике, дерево- и металлообработке, в системах высокоточного позиционирования.

Стоимость

В последнее время стоимость «частотников», как бы выразились финансисты, подвержена высокой волатильности — за год–полтора цены увеличились более чем в 2 раза, что объясняется колебаниями валютного курса. Частотные преобразователи российского и зарубежного производства мощностью порядка 90 кВт в январе-феврале 2017 года обходятся покупателям в 375–685 тысяч рублей.

Достоинства и недостатки

Таким образом, преобразователь частоты для асинхронного двигателя, принцип работы которого описан выше, обеспечивает снижение расхода электроэнергии, плавный запуск привода и высокую точность регулировки, увеличивает пусковой момент и стабилизирует скорость вращения при переменной нагрузке. Все это в совокупности позволяет повысить коэффициент полезного действия машины. К недостаткам «частотника» можно отнести его высокую стоимость, а также создание электромагнитных помех в процессе работы.

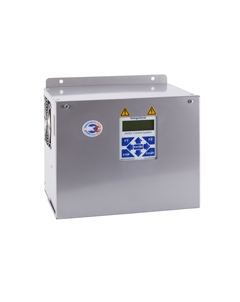

Устройства плавного пуска: контроллеры-оптимизаторы

Для обеспечения плавного запуска, разгона и остановки электродвигателя используются устройства плавного пуска (УПП). Эти приборы ограничивают скорость увеличения пускового тока в течение определенного времени.

Традиционные устройства плавного пуска не решают задачу повышения КПД. Кроме того, они могут применяться только для управления приводами с небольшой нагрузкой на валу. Однако сегодня существуют разновидности УПП, позволяющие повысить энергоэффективность двигателей путем согласования крутящего момента с моментом нагрузки и, как следствие, снижения потребления электроэнергии на минимальных нагрузках на 30–40% — это контроллеры-оптимизаторы. Последние предназначены для приводов, не нуждающихся в изменении числа оборотов двигателя.

Например, чтобы снизить энергопотребление эскалатора при помощи преобразователя частоты, потребовалось бы уменьшить его скорость, но это невозможно, потому что тогда подъем пассажиров потребует более продолжительного времени. А контроллеры-оптимизаторы позволяют снизить энергопотребление без изменения скорости электропривода в тех случаях, когда он недогружен.

Принцип работы

Контроллеры-оптимизаторы — это регуляторы напряжения питания электродвигателя, осуществляющие контроль за фазами тока и напряжения. Они обеспечивают полное управление приводом на всех этапах работы и защищают его от повышенного и пониженного напряжения, перегрузки, обрыва или нарушения чередования фаз и т.д. Контроллеры-оптимизаторы согласуют значение крутящего механического момента, развиваемого электродвигателем, со значением механического момента нагрузки на его валу за счет изменения напряжения питания двигателя. При этом скорость вращения ротора электродвигателя остается прежней, а коэффициент мощности повышается. Это оборудование является функционально законченным и не требует подключения дополнительных устройств.

При работе привода в режиме динамично меняющихся нагрузок контроллер обеспечивает прекращение отбора мощности из питающей сети в те моменты, когда полупроводниковые переходы тиристоров (управляемых диодов) закрыты, то есть не пропускают электрический ток. Тиристоры открываются при поступлении управляющих импульсов, задержка подачи которых определяется степенью загрузки привода, а закрываются при переходе тока через ноль.

Важно!
Скорость реакции контроллера-оптимизатора на изменение нагрузки составляет сотые доли секунды.

Возможности

Контроллеры-оптимизаторы обеспечивают повышение КПД дробилок, вентиляторов, ленточных транспортеров, обрабатывающих станков, крутильных агрегатов, лебедок и другого оборудования, используемого в промышленности, сельском хозяйстве и сфере ЖКХ. В том числе эти устройства предотвращают перегрузки кронштейнов при запуске мешалок, нейтрализуют гидроудары в трубопроводах, обеспечивают плавный запуск тяжело и очень тяжело нагруженного оборудования, на что не способны обычные устройства плавного пуска, и др.

Стоимость

Контроллеры-оптимизаторы не только обеспечивают повышение КПД оборудования, но и более доступны по цене, чем частотные преобразователи. Так, средняя цена устройства отечественного производства мощностью около 90 кВт в первые месяцы 2017 года составила порядка 92–106 тысяч рублей.

Достоинства и недостатки

Контроллеры-оптимизаторы оперативно реагируют на изменение напряжения, снижают расходы электроэнергии на 30–40%, уменьшают влияние реактивной нагрузки на сеть, повышают КПД привода, позволяют сократить расходы на конденсаторные компенсирующие устройства, продлевают срок службы оборудования и повышают экологичность производства. Кроме того, они отличаются более доступной ценой, нежели преобразователи частоты. Единственным ограничением для применения контроллера является невозможность его использования в тех случаях, когда необходимо изменять скорость вращения электродвигателя.

Выбираем лучшее решение для повышения КПД

Выбор устройства для повышения КПД двигателя того или иного электропривода определяется особенностями работы оборудования. Так, если скорость привода нужно изменять, то единственно возможным решением является покупка преобразователя частоты. Если скорость вращения двигателя менять нельзя или это делать необязательно, то лучшим решением будет использование контроллеров-оптимизаторов, которые имеют более доступную стоимость, чем «частотники».

Где можно купить устройства для повышения КПД асинхронного электродвигателя?

Приобретать частотные преобразователи и УПП рекомендуется напрямую у компаний-производителей, поскольку специалисты последних досконально знают свою продукцию, могут грамотно подобрать оптимальное для решения задач заказчика оборудование, а также обеспечить его качественное обслуживание. Производители данной продукции могут предложить своим клиентам как готовые решения, так и устройства, изготовленные по индивидуальным заказам, максимально соответствующие потребностям потребителей.

В число отечественных разработчиков и изготовителей приборов для повышения КПД электрических машин входит ООО «Эффективные Системы». В ассортименте этой компании — частотные преобразователи мощностью от 0,75 до 800 кВт, УПП мощностью от 11 до 400 кВт и уникальные контроллеры-оптимизаторы «ЭнерджиСейвер» мощностью 5,5–400 кВт.

Клиентами этого отечественного гиганта уже стали такие предприятия, как «Аэрофлот», «ГруппаГАЗ», «Металлоинвест», «Мослифт», «Газпромнефть» и др. ООО «Эффективные Системы» гарантирует индивидуальный подход к каждому заказчику, оперативность поставок и возможность оформления уникальной расширенной гарантии, позволяющей заказчику осуществить замену вышедшего из строя оборудования на новое изделие независимо от его наработки.
