Как снять турбину с дизеля или бензинового двигателя своими руками

Демонтаж турбины может потребоваться для ее ремонта или диагностики в случае неисправностей. Автовладельцы, желая сэкономить, часто интересуются, как сделать это самостоятельно. В статье мы собрали общие рекомендации и конкретные схемы демонтажа турбины с двигателя автомобилей разных марок. Расскажем и о том, сколько стоит эта услуга в специализированных технических центрах.

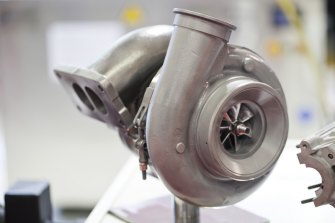

Порядок снятия турбины с двигателей различных авто

Казалось бы, нет никакой особой премудрости в том, чтобы снять турбину с двигателя. Однако на деле автолюбитель, не имеющий специальных навыков, может столкнуться с непредвиденными трудностями. Турбокомпрессор — сложный механизм, который требует строгого соблюдения правил обслуживания, рекомендованных производителем. Это касается даже такого на первый взгляд простого действия, как демонтаж.

Кроме того, порядок снятия турбины в каждом случае разный и зависит он от конструкции автомобиля. На машинах различных марок турбокомпрессор имеет свое расположение. При относительно открытом доступе снятие турбины действительно большой трудности не представляет (при условии, конечно, что автомеханик-любитель обладает достаточным опытом). Но на некоторых моделях — таких, например, как Nissan Pathfinder — для того, чтобы демонтировать турбокомпрессор, приходится сначала отделять кузов от рамы. А это уже более сложный и трудоемкий процесс.

Рассмотреть порядок демонтажа турбокомпрессоров с автомобилей всех марок и моделей, конечно, не представляется возможным. Но в качестве примера мы выбрали несколько наиболее характерных схем.

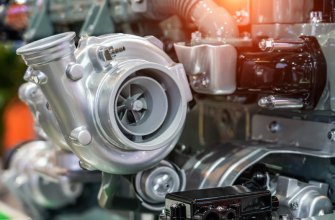

Как снять турбину с…

...«Лэнд Ровера»

По приведенной ниже инструкции выполняется демонтаж турбин с Land Rover Defender, Discovery, Freelander 2, Range Rover. Отдельные нюансы процесса могут различаться, но в целом эта схема подходит для всех перечисленных моделей.

На заметку

Основные различия в технике демонтажа турбокомпрессоров «Лэнд Ровера» заключаются в обеспечении доступа к устройству. Проще всего снять турбину с Range Rover Evoque и Freelander 2 — в этих моделях она расположена в задней части двигателя, и добраться до болтов крепления не слишком сложно. А вот для того, чтобы демонтировать турбокомпрессор с Discovery и Range Rover Sport, нужно поднимать кузов, поскольку пространство между ним и рамой, на которой смонтирован двигатель, ограниченное. Особенно трудно открутить гайки, соединяющие турбину с выпускным коллектором, поскольку они обычно ржавеют[1].

Последовательность действий в общем случае будет следующей:

  • Обесточить бортовую сеть, отключив провод массы от АКБ.
  • Поднять автомобиль и поставить его на опоры (одного домкрата недостаточно).
  • Откачать хладагент из системы кондиционирования.
  • Демонтировать дифференциал — устройство, передающее крутящий момент от коробки передач переднему мосту.
  • Снять воздушный фильтр.
  • Отсоединить трубопровод хладагента от компрессора системы кондиционирования.
  • Демонтировать катализатор выхлопных газов.
  • Снять теплозащитные экраны турбокомпрессора и выпускного коллектора (и в том и в другом случае для этого потребуется открутить три болта).
  • Демонтировать трубопровод, соединяющий турбокомпрессор с интеркулером (необходимо выкрутить три болта и освободить два зажима).
  • Отсоединить впускную магистраль (подключается с помощью зажима).
  • Отключить трубопровод подачи масла.
  • Снять левый кронштейн двигателя, освободить жгут электропроводки и демонтировать впускной трубопровод.
  • Отсоединить магистраль слива масла.
  • Разъединить электрический разъем.
  • Снять кронштейн, на котором держится турбокомпрессор (закреплен на четырех болтах).
  • Демонтировать турбину, открутив три гайки и удалив прокладку.

...«Форда Транзита» и «Форда Торнео»

У этих двух моделей «Форда» схожее устройство дизельного двигателя, поэтому инструкция для них общая. Рассказываем, как снять турбину с «Транзита» и «Торнео»:

  • Обесточить автомобиль, отсоединив минусовую клемму от аккумулятора.
  • Демонтировать воздушный фильтр.
  • Снять воздуховод, соединяющий турбокомпрессор с интеркулером.
  • Вывернуть болты крепления трубки системы ЕГР, снять хомут радиатора.
  • Открутить гайки, с помощью которых катализатор крепится к выпускному коллектору.
  • Снять приемную трубу.
  • Отсоединить катализатор.
  • Открутить болт крепления радиатора системы ЕГР.
  • Демонтировать трубопроводы слива и подачи масла.
  • Снять кронштейн катализатора.
  • Открутить болты и гайки, посредством которых выпускной коллектор крепится к двигателю.
  • Снять выпускной коллектор вместе с турбокомпрессором (для этого нужно сначала подвинуть двигатель вперед).

...«Мерседеса Спринтера»

Снять турбину со «Спринтера» относительно несложно, потому что в этой модели она имеет довольно удачное расположение. Для демонтажа не требуется поднимать кузов, нужно лишь снять устройства, которые мешают добраться до турбокомпрессора. Последовательность действий должна быть такой:

  • Отключить бортовую электросеть.
  • Слить охлаждающую жидкость.
  • Снять теплоизоляционный экран.
  • Отделить хомут от турбокомпрессора.
  • Открутить гайку, с помощью которой крепится кронштейн.
  • Отсоединить воздуховоды.
  • Снять вакуумную трубку.
  • Демонтировать подводящий маслопровод, отсоединив его от турбокомпрессора и от головки блока цилиндров.
  • Снять трубопровод слива масла.
  • Демонтировать кронштейн.
  • Отсоединить крепления, с помощью которых выпускной коллектор соединяется с турбокомпрессором.

...«КамАЗа-740»

В «КамАЗах» используется двухрядный двигатель, поэтому турбокомпрессоров у них тоже два — для каждого блока цилиндров. Модель турбины следует подбирать в соответствии с маркой ДВС. На двигатели «КамАЗа-740» чаще всего устанавливают турбокомпрессоры российского производства ТКР7С и ТКР7Н, их белорусские аналоги или зарубежные агрегаты Schwitzer, BorgWarner.

Расскажем в общих чертах, как снять турбину на «КамАЗе» с левой стороны. Действия нужно выполнять в такой последовательности:

  • Снять воздушный фильтр, который закрывает доступ к левому турбокомпрессору.
  • Отсоединить трубопровод подачи масла.
  • Ослабить хомуты, с помощью которых крепятся соединительные патрубки корпуса турбокомпрессора.
  • Открутить болты крепления выпускного коллектора.
  • Отсоединить трубопровод слива масла.
  • Снять турбокомпрессор вместе с выпускным коллектором.

Таким образом, демонтаж турбины — достаточно сложный процесс, и выполнить эту работу самостоятельно далеко не всегда возможно. Чтобы снять турбину своими руками, нужны специальные навыки, которые имеются отнюдь не у каждого владельца авто. Могут потребоваться и профессиональные инструменты. Стоит особенно предостеречь автолюбителей от самостоятельного «переборки» турбины. Механизм турбокомпрессора — сложная и точно отлаженная система, для согласованной работы всех ее деталей необходимо выполнить балансировку на специальном оборудовании. Такую работу можно доверять только профессионалам.

Учитывая, что демонтаж турбины обычно производится с целью диагностики, ремонта или замены, возможно, более целесообразно обратиться для этого в технический центр, где выполнят весь цикл операций. Тем более что снятие турбокомпрессора — это не такая уж дорогостоящая услуга.

Сколько может стоить демонтаж турбины с двигателя

Демонтаж и последующая установка турбокомпрессора, как правило, оплачиваются отдельно от ремонтных работ. Главный фактор, от которого зависит стоимость услуги, — это марка и модель автомобиля. Как мы помним, конструкция напрямую влияет на степень доступности турбины. Чем проще добраться до устройства, тем меньше труда затрачивает мастер и тем дешевле демонтаж. И, соответственно, наоборот.

Так, если для того, чтобы добраться до турбины, требуется лишь открыть капот и снять отдельные узлы, мешающие доступу, демонтаж вместе с установкой обойдется примерно в 7000 рублей. Но если турбокомпрессор труднодоступен, как, например, в моделях Range Rover Sport, Land Rover Discovery или Nissan Pathfinder, мастеру придется поднимать кузов. Из-за повышенной сложности цена увеличится примерно на 1000 рублей.

Как бы то ни было, если у вас нет опыта, лучше не рисковать и доверить весь процесс специалистам. Стоимость снятия турбины в сервисном центре все равно будет меньше, чем величина потерь в случае неправильно произведенного демонтажа своими руками. К тому же вы сэкономите время: опытные мастера выполнят весь ремонт за три–четыре часа.


Демонтаж турбины — это не такая простая работа, как может показаться на первый взгляд. Тонкости процесса зависят от конструкции автомобиля, и для каждой модели предусмотрена особая схема. Не имея опыта, лучше не пытаться самостоятельно снять турбокомпрессор, а тем более разбирать и ремонтировать его. Чтобы получить гарантированный результат, обращайтесь к специалистам по ремонту турбин.

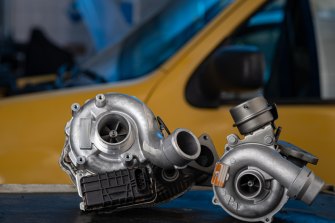

Где можно демонтировать турбину и заказать ремонт

Об особенностях демонтажа и ремонта турбокомпрессоров рассказывает Игорь Николаевич Снетков, генеральный директор компании «Ремонт турбин 24»:

«Демонтаж турбины, несмотря на кажущуюся простоту, считается одним из наиболее трудоемких этапов ремонта. При отсутствии навыков легко сломать хрупкие детали устройства — повредить патрубки, сорвать болты крепления, деформировать посадочные места в корпусе.

К тому же нужно понимать, что проблемы с турбонаддувом часто сигнализируют о неполадках в двигателе, воздушной системе, электронике. В такой ситуации восстановление или замена турбокомпрессора не помогут — новая турбина в скором времени тоже сломается. Поэтому главное условие успешного ремонта — точная диагностика всего автомобиля. В условиях гаража ее, естественно, провести невозможно, хотя бы из-за отсутствия оборудования. Так что, если вы хотите, чтобы новая или восстановленная турбина прослужила долго, советуем обращаться в технический центр, который специализируется на ремонте турбокомпрессоров.

«Ремонт турбин 24» — именно такая компания. В нашем техцентре есть все необходимое оборудование для электронной и механической диагностики и ремонта турбин. Специалисты с более чем 10-летним опытом работы могут профессионально выполнить демонтаж, точно установить характер неисправности и причины, которые привели к поломке. В зависимости от этого будет понятно, что именно требуется — замена отдельных деталей турбины, картриджа или всего турбокомпрессора. Комплексная диагностика автомобиля, которая у нас проводится бесплатно, помогает сэкономить до 70% стоимости ремонта

«Ремонт турбин 24» обслуживает не только жителей столицы и области — автовладельцы из регионов могут прислать агрегат в наш центр через транспортную компанию».

P. S. Компания «Ремонт турбин 24» занимается ремонтом и поставкой турбокомпрессоров для всех видов техники, работает с автомобилями большинства популярных марок — Audi, BMW, Mercedes-Benz, Volkswagen, Opel, Skoda, Ford, Land Rover, Nissan, Mitsubishi, Toyota и других.

* Материал не является публичной офертой. Информация о стоимости услуг приведена для ознакомления и актуальна на май 2020 года.
