Как выбирать автоматический выключатель: типы, характеристики и цены на различные модели

Автоматический выключатель — это коммутационный электрический аппарат, который предназначен для приема и дальнейшей передачи электроэнергии в нормальном режиме работы электрической цепи, отключения электроснабжения потребителей в случае возникновения аварийного режима работы (токовая перегрузка, короткое замыкание (КЗ), снижение величины напряжения ниже допустимого уровня), нечастой коммутации. Аппарат характеризуется простотой монтажа, высоким уровнем надежности, наличием защитных функций и удобством обслуживания.

Конструктивные особенности

Операции по коммутации (включение и отключение) автоматического выключателя могут производиться обслуживающим персоналом вручную или дистанционно с помощью привода. Из чего состоит автоматический выключатель?

  1. Контактная система. Представляет собой систему, состоящую из подвижных и неподвижных контактов, которые в замкнутом состоянии обеспечивают беспрепятственное прохождение электрического тока номинальной величины на протяжении длительного периода времени. В разомкнутом состоянии между контактами образуется воздушный промежуток, что исключает протекание электрического тока.
  2. Расцепитель. Обеспечивает контроль заданного параметра электрической сети и целенаправленно воздействует на отключающее устройство. В зависимости от конструктивного исполнения и функциональности, расцепитель изготавливают в нескольких типовых исполнениях: тепловой в форме биметаллической пластины (реагирует на токовые перегрузки), электромагнитный (реагирует на токи короткого замыкания), комбинированный (сочетает в себе защиту от КЗ и токовой перегрузки), полупроводниковый (защита от КЗ, токовой перегрузки)[1].
  3. Дугогасительное устройство. Предназначено для гашения электрической дуги, которая образуется во время отключения контактной системы при высокой токовой нагрузке. Наличие дугогасительного устройства позволяет отключать выключатель в аварийных режимах работы без вреда для контактной системы и других элементов выключателя, электрических сетей и потребителей электроэнергии.
  4. Механизм управления. Он предназначен для управления положением контактной системы в ручном или автоматическом режиме. Для оперативных переключений в ручном режиме предназначен специальный рычаг на лицевой поверхности автоматического выключателя или электромагнитный привод.
Основные конструктивные части автоматического выключателя

Также автоматические выключатели могут быть оснащены дополнительными элементами. Одним из самых распространенных является модуль дифференциальной защиты. Такие устройства именуют «автоматический выключатель дифференциального тока» (АВДТ). С его помощью можно быстро отключить электрическую сеть в случае минимальной утечки тока из сети. Дифференциальный автоматический выключатель применяется в электрических сетях для обеспечения высокого уровня пожарной безопасности и защиты людей.

Типы и характеристики автоматических выключателей

Характеристики автоматических выключателей, которые определяют сферу их использования и допустимые условия эксплуатации:

  • Степень защиты от внешних воздействий. Каждый выключатель выпускается с конкретной степенью защиты корпуса, которая соответствует требованиям IEC 60529[2]. В обозначении таких аппаратов применяют цифровую кодировку, где первая цифра означает уровень защиты от проникновения посторонних предметов, а вторая — от влаги.
  • Климатическое исполнение. Определяет диапазон температуры и влажности окружающего воздуха, при которой допускается длительная эксплуатация автоматического выключателя. Может кодироваться в виде цифр 1, 2, 3, 4, 5 или букв У, УХЛ, Т, М, ОМ[3].
  • Высота установки. Для большинства устройств этот параметр составляет не более 1000 метров над уровнем моря. Но при необходимости производства монтажа выше этой отметки производители предлагают большой выбор выключателей с различными техническими характеристиками.
  • Наличие вибрации, резких толчков, тряски. Все электротехнические изделия подразделяют на группы в соответствии с ГОСТ 17516.1-90[4]. Автоматические выключатели могут выпускаться для эксплуатации в условиях, соответствующих группам М1, М2, М3, М4, М6, М9, М25, М19.
Параметры, определяющие тип автоматического выключателя:

Конструкция и технические характеристики автоматических выключателей определяют их принадлежность к определенному типу устройств, которые различают по следующим критериям:

  1. Тип напряжения. Различают три типа автоматических выключателей: для сетей переменного напряжения, для сетей постоянного напряжения, универсальные устройства. И первые, и вторые устройства имеют схожую конструкцию, но совершенно разные технические характеристики. Универсальный тип выключателей может стабильно работать в электрической цепи любого напряжения.
  2. Количество полюсов. В настоящее время на рынке России представлены выключатели автоматические однополюсные, двухполюсные, трехполюсные и четырехполюсные. Выбор конкретного типа устройств зависит от конфигурации электрической сети и характеристик подключаемой электрической нагрузки.
  3. Предельный ток короткого замыкания. В соответствии с ГОСТ Р 50030.2-2010[5] этот параметр определяет предельное значение тока в режиме короткого замыкания цепи, которое выключатель способен безопасно отключить при номинальной величине напряжения. Величина предельного тока короткого замыкания автоматического выключателя равна одному из стандартных значений: 4,5 кА; 6,0 кА; 10 кА; 20 кА; 35 кА; 50 кА.
    В зависимости от этого параметра все автоматические выключатели выпускают в двух модификациях: силовые и модульные устройства. Например, устройство имеет стандартизованные размеры корпуса и обеспечивает многократное безопасное отключение токов короткого замыкания величиной до 10 кА — в большинстве случаев этого достаточно для защиты бытовых потребителей электроэнергии, распределительных электрических сетей офисных и административных объектов.
  4. Номинальный ток. Рабочий ток, который коммутационный аппарат способен пропускать длительное время без перегрева токоведущих частей, называется номинальным. В настоящее время выпускают модульные автоматические выключатели с номиналом 0,5, 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 или 125 А. Выключатели в корпусном исполнении выпускают в основном с номинальным рабочим током величиной до 1600 А включительно.
  5. Времятоковая характеристика. В соответствии с ГОСТ Р 50345-2010 модульные автоматические выключатели в зависимости от кратности токов короткого замыкания, которые действует на электромагнитный расцепитель, подразделяют на несколько основных типов: В, С, D. Подбирая тип характеристики автоматических выключателей, следует внимательно изучить характеристики электрической нагрузки.

Как правильно выбирать автоматический выключатель?

На первый взгляд, большинство автоматических выключателей являются одинаковыми и не различаются между собой. Но при выборе такого важного устройства следует проявлять особое внимание даже к самым незначительным деталям. При выборе автоматического выключателя для защиты и коммутации электрической нагрузки необходимо:

  1. Определить основные параметры электрической сети, такие как величина напряжения, количество фаз, переменный или постоянный тип тока, частота переменного тока.
  2. Рассчитать требуемую мощность автоматического выключателя. Для этих целей рассчитывают максимальную суммарную мощность подключенной электрической нагрузки. При подборе защитного устройства руководствуются правилом округления в сторону большего значения номинального тока.
  3. Рассчитать ток короткого замыкания. Например, при возникновении аварийного режима, замыкании между фазами или на землю, при протекании тока. Для обеспечения возможности безопасно коммутировать ток, значительно превышающий значение номинального, следует подбирать автоматический выключатель, способный реагировать на токи короткого замыкания такой величины.
  4. Определить потребность в наличии определенных функций защиты. Выключатель предназначен для работы в качестве защитного устройства от аварийных режимов работы электрической сети. Для максимального уровня защиты подключенного электрооборудования необходимо подбирать аппараты, укомплектованные тепловым, электромагнитным или комбинированным расцепителем, модулем дифференциальной защиты.
  5. Определиться с исполнением корпуса. Оптимальным решением для большинства бытовых потребителей, офисных и административных объектов, маломощного оборудования будут модульные выключатели. В качестве вводных защитных выключателей и устройств для питания промышленного оборудования чаще используют корпусные силовые устройства, которые обладают возможностью отключать высокие токи КЗ.
  6. Определить способ монтажа. Автоматические выключатели могут устанавливаться на DIN-рейку либо на болтовое соединение. Каждый из этих вариантов имеет свои преимущества и недостатки, которые следует учитывать во время подготовки проектной документации или перед покупкой.
  7. Оценить условия эксплуатации. Для нормальной работы в условиях высокого содержания пыли и влажности корпус выключателя должен обладать соответствующим уровнем защиты IP.
  8. Подобрать времятоковую характеристику работы расцепителя. Этот параметр подбирают с учетом максимально возможного пускового тока от подключенной электрической нагрузки. В случае трех-пятикратного значения от номинального выбирают тип В. Если превышение составляет от пяти до 10 значений номинального тока, выбирают тип С. Для нагрузки с более высоким пусковым током выбирают аппараты с характеристикой D.
  9. Выбрать параметры селективности (у корпусных выключателей). Для обеспечения непрерывной работы наиболее ответственных участков электроснабжения построение системы защиты осуществляют с соблюдением принципа селективности. Для тонкой настройки работы всей системы защиты корпусные выключатели комплектуют регулятором величины токовой уставки расцепителя.
  10. Определить потребность в дополнительных функциях и элементах, таких как дистанционное оперативное отключение/включение с помощью электромагнитного привода, вспомогательные контакты, расцепитель минимального напряжения, независимый расцепитель, указатели положения контактов, наличие кнопки тестирования, модуль дифференциальной защиты.

Стоимость автоматических выключателей разных видов

От чего зависит цена автоматического выключателя?

Стоимость формируется с учетом следующих критериев:

  • Количество полюсов. Цена на выключатель автоматический трехполюсный будет всегда выше цены на однополюсный или двухполюсный с аналогичными характеристиками.
  • Тип исполнения корпуса. Цена на модульный автоматический выключатель ниже, чем на устройства в литом корпусе.
  • Значение номинального тока. С увеличением значения предельного коммутационного и номинального тока пропорционально растет стоимость выключателей.
  • Наличие дополнительных функций. Цены на дифференциальный автоматический выключатель будут значительно выше, чем на устройства со стандартными тепловыми и электромагнитными расцепителями.
  • Производитель. Продукция известных зарубежных брендов может стоить на порядок дороже, чем изделия российских производителей.

Для наглядности приведем таблицу сравнения стоимости автоматических выключателей разных производителей.

Производитель

Примерная стоимость в рублях

Российские производители

TEXENERGO

От 63 до 150 000

IEK GROUP

От 63 до 77 000

EKF

От 82,57 до 174 495,77

Зарубежные производители

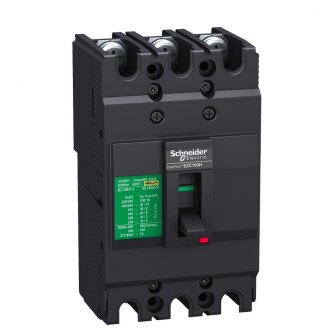

Schneider Electric

От 130 до 61 000

ABB

От 140 до 236 000

DEKraft

От 60 до 727 000

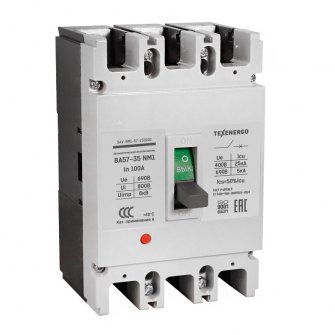

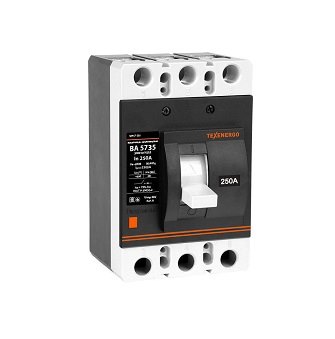

На точную цену прибора, естественно, влияют его характеристики. Так, если брать во внимание продукцию отечественных производителей, то силовой автоматический выключатель (например, модель ВА57-31-340010-УХЛ3 16А от TEXENERGO) можно приобрести по цене примерно от 1575 рублей, модульный однополюсный (ВА67-100 1п 16А 10кА) стоит от 227 рублей, двухполюсный (ВА67-100 2п 10А 10кА) — от 455 рублей, трехполюсный (ВА67-100 3п 10А 10кА) — от 705,5 рубля, а четырехполюсный (ВА67-100 4п 10А 10кА) — порядка 910 рублей.


Автоматические выключатели помогают обеспечить безопасную эксплуатацию электросети. И последствия выбора некачественного выключателя могут быть крайне серьезными. Чтобы получить оборудование с высоким уровнем надежности и длительным сроком службы, стоит обращаться к известным производителям, заслужившим отличную репутацию.

Автоматические выключатели по ценам от производителя

Как правило, наиболее выгодные предложения о покупке автоматических выключателей — у самих производителей. Поэтому приобретать товар лучше напрямую. О том, на что обратить внимание при выборе бренда, рассказал Андрей Александровича Грибенко — директор ВЭД «МФК Техэнерго»:

«При поиске производителя автоматических выключателей ориентироваться можно на несколько главных факторов. Во-первых, на опыт компании. Во-вторых, следует убедиться в качестве продукции, ее соответствии ГОСТ и другим нормативам. В-третьих, значение имеет ценовая политика предприятия. И, наконец, важен уровень сервиса.

Наша компания «МФК Техэнерго» на рынок электротехники пришла давно — более 30 лет назад. За это время мы не только значительно расширили собственное производство, но и наладили продажу электротехнического оборудования других ведущих российских и международных брендов и научились находить оптимальные решения для каждого клиента.

Продукция собственной торговой марки TEXENERGO и изделия нашего электрощитового производства отвечают всем требованиям ГОСТ и ПУЭ и обладают необходимыми сертификатами: сертификатом ISO 9001-2015, декларацией соответствия EAC. Комплектующие для автоматических выключателей TEXENERGO и ORION, производимые на базе нашей компании, проходят обязательный контроль качества. Мы постоянно модернизируем производство и совершенствуем модели автоматов, приспосабливая их под современные реалии.

Компания «МФК Техэнерго» может позволить себе установить для своих покупателей доступные цены без потери качества. Это возможно благодаря тому, что у нас налажено собственное производство как за рубежом, так и в России.

Наши сотрудники создают максимально комфортные для клиента условия покупки и осуществляют поставки в короткие сроки».

P. S. ООО «МФК Техэнерго» — одна из крупнейших на территории России и стран СНГ компаний, специализирующихся на производстве и продаже низковольтного электротехнического оборудования. Узнать больше о компании можно на сайте.

* Материал не является публичной офертой. Информация о стоимости приведена для ознакомления и актуальна на апрель 2021 года.
