Электромагнитные контакторы: назначение и устройство, стоимость оборудования

Контакторы электромагнитные — это устройства, востребованные в самых разных отраслях промышленности и не только. Они значительно упрощают эксплуатацию электрооборудования. Представляем краткое руководство по этим приборам: расскажем о назначении и устройстве электромагнитных контакторов, принципе их работы, сфере применения и характеристиках.

Назначение электромагнитных контакторов

Для пуска бытовых электроприборов используются механические рубильники, называемые попросту выключателями. Но в промышленных условиях такие устройства неприменимы. Главный их минус — малый ресурс работы. Механические выключатели не рассчитаны на большое число циклов и при слишком интенсивной эксплуатации выходят из строя.

Поэтому в сфере промышленности и везде, где приходится иметь дело с крупными электрическими системами, применяются специальные устройства — контакторы. Это те же выключатели, или пускатели, но с бóльшим ресурсом работы: они выдерживают до нескольких тысяч циклов в час. Это очень актуально в условиях, когда нужно часто включать и выключать оборудование или его отдельные узлы. Основное преимущество — это дистанционное управление контактной группой силовых электрических цепей. Таким образом, главная особенность контакторов заключается в том, что с их помощью можно управлять параметрами электрических цепей дистанционно.

Контакторы бывают разными по типу привода, но наибольшее распространение получили электромагнитные. Они надежны, удобны и универсальны, поэтому сфера их применения очень широка. Электромагнитные контакторы используются на линиях электропередачи, при эксплуатации электротранспорта (в том числе на железной дороге), в системах уличного освещения, во всех сферах промышленности, где задействованы мощные силовые установки. С помощью этих аппаратов включают и отключают насосы водоснабжения, водоотведения, вентиляции. Постепенно контакторы проникают и в наш быт. Например, они управляют устройствами в системах умного дома.

Таким образом, электромагнитные контакторы востребованы прежде всего среди производственных, строительных, монтажных организаций, городских коммунальных служб.

Преимущества электромагнитных контакторов

Устройство контактора

Конструкция электромагнитного контактора достаточно проста. Он представляет собой пластиковый или металлический корпус, внутри которого расположена группа контактов, электромагнитная катушка, сердечник, якорь, возвратная пружина.

Принцип работы электромагнитного контактора тоже несложен. Устройство является двухпозиционным, то есть контакты могут находиться только в одном из двух положений. В обесточенном состоянии они разомкнуты — этим обеспечивается безопасность персонала и оборудования.

Управление аппаратом происходит с помощью вспомогательной цепи. При подаче напряжения на электромагнитную катушку сердечник под воздействием образовавшегося магнитного поля приходит в движение и через якорь механически воздействует на контакты, замыкая их. В результате создается нагрузка на рабочую электрическую цепь. При отключении вспомогательного напряжения сердечник возвращается в исходное положение, и контакты размыкаются. Благодаря возвратной пружине это происходит плавно и безопасно. Размыкание контактов приводит к отключению напряжения рабочей сети.

Устройство электромагнитного контактора мы описали в общем виде. В зависимости от типа аппарата в его конструкции могут быть вариации. Они определяют различия в принципе действия электромагнитных контакторов. Например, в некоторых устройствах имеется не одна, а несколько групп контактов. При подаче вспомогательного напряжения они замыкаются одновременно или последовательно. Таким образом можно управлять отдельными узлами силовых установок. В устройствах, рассчитанных на работу с большими напряжениями (от 380 В), предусмотрена дугогасительная система. Она необходима для нейтрализации электрической дуги, которая возникает при размыкании контактов.

Схема устройства электромагнитного контактора

Типы электромагнитных контакторов различаются в зависимости от ключевых технических характеристик:

  • рода тока (постоянного или переменного; также существуют комбинированные устройства, способные работать в любых сетях);
  • напряжения рабочей цепи (от 27 до 1600 В);
  • силы тока рабочей цепи (от 1,5 до 4800 А);
  • частоты переменного тока для соответствующих устройств (50 и 60 Гц);
  • напряжения вспомогательной цепи (от 12 до 660 В);
  • класса износостойкости — величины, которая обозначает количество включений в час (в основном производятся устройства, рассчитанные на 1200 вкл/ч).

К сведению

Электромагнитные контакторы постоянного тока сейчас используются реже. Это связано с их ограниченной функциональностью и сферой применения. Все большее распространение получают электроприводы, работающие от переменного тока, и для управления ими разрабатываются соответствующие типы пускателей. Особая разновидность устройств — контакторы высокочастотного (до 10 000 Гц) переменного тока. Они универсальны в применении: совместимы с главными и вспомогательными цепями любого рода тока (как постоянного, так и переменного частотой 50 и 60 Гц).

Кроме того, контакторы классифицируются по конструктивному исполнению. Имеют значение следующие особенности:

Количество полюсов (от одного до пяти). Наиболее распространены одно-, двух- и трехполюсные устройства. В частности, последние применяются для управления включением и выключением трехфазных двигателей. Кроме трех основных, в конструкции бывает предусмотрен дополнительный блокировочный полюс, который удерживает контакты в замкнутом положении. Реже в промышленности используются многополюсные контакторы — они служат для решения особых задач.

Наличие дугогасительной системы. Она, как мы уже сказали, необходима для работы с высоковольтными электрическими сетями. При напряжении главной цепи до 220 В дугогасительная система не обязательна.

Наличие вспомогательных контактов. Они предназначены для переключения параметров в слаботочной цепи, управляющей контактором, системами сигнализации и блокировки.

Способ управления. С этой точки зрения контакторы бывают ручными и автоматическими. Первые включаются и выключаются механически и требуют присутствия обслуживающего персонала. Вторые работают от слаботочной линии и управляются дистанционно. В основном в промышленности используются автоматические контакторы.

Тип монтажа. Традиционная конструкция электромагнитного контактора предполагает наличие корпуса, который защищает детали устройства от пыли, влаги и других повреждающих внешних факторов. Но есть и бескорпусные аппараты. Они монтируются внутри самих установок или в электрощитах.

Степень защиты корпуса. Она определяется особенностями эксплуатации устройства. Для контакторов, используемых в сложных промышленных условиях (запыленные помещения, повышенный уровень влажности), необходимо предусмотреть высокую степень защиты — не менее IP54.

Самые важные характеристики при выборе контактора — это напряжение и сила тока. При этом нужно понимать, что существуют номинальные и расчетные параметры. Исходить следует из предполагаемых режимов работы электромагнитного контактора: для разных условий характеристики тока будут различаться. Выбирать устройство рекомендуется с запасом допустимой нагрузки: расчетные показатели должны быть значительно ниже номинальных.

Еще одна важная характеристика — износостойкость. От нее зависит, как долго проработает контактор, сколько циклов включения-выключения он выдержит. Износостойкость бывает механической и коммутационной. Первая характеристика означает количество циклов срабатывания, при котором контактор не потребует ремонта. При этом нагрузка электрической цепи не учитывается. Под коммутационной износостойкостью тоже понимают количество циклов включения-выключения, но уже с нагрузкой. Эта величина должна составлять не менее 0,1 от механической износостойкости.

Цены на электромагнитные аппараты

Малогабаритный контактор сам по себе — изделие не слишком дорогое: средняя стоимость одного аппарата составляет примерно от 400 до 2000 рублей. Однако компании, как правило, закупают их не по отдельности, а партиями, поэтому итоговая сумма может оказаться весьма внушительной. К слову, есть устройства и за 15 000 рублей, и даже за 100 000 рублей — это мощные пускатели с большим количеством полюсов, рассчитанные на работу в особых условиях.

Цена электромагнитного контактора зависит от многих факторов. Это прежде всего технические характеристики: номинальная сила тока, напряжение катушки, количество контактных групп, класс износостойкости, климатическое исполнение, степень защиты. Это постоянные факторы ценообразования: изменить их нельзя, потому что для решения тех или иных задач требуется устройство с определенными параметрами. Но есть и дополнительные условия, способные повлиять на цену. Они не столь принципиальны, и их можно варьировать в целях экономии. К таким условиям относятся, например:

Бренд. Продукция иностранных производителей дороже, чем отечественная. Не всегда есть необходимость переплачивать за марку, если можно подобрать более доступный по цене российский аналог.

Объем партии. Выгоднее покупать изделия оптом: чем больше количество, тем ниже цена за штуку.

Поставщик. У производителей и посредников стоимость товара заметно различается. Если есть возможность, лучше приобретать контакторы напрямую у изготовителя, минуя посредническую наценку.


Электромагнитные контакторы — незаменимые устройства при эксплуатации электротехнического оборудования. Они применяются и в промышленности, и в быту. Выбор технических характеристик электромагнитного контактора осуществляется в соответствии с расчетными параметрами работы.

Электромагнитные контакторы от производителя

Где можно купить электромагнитные пускатели по выгодной цене, мы спросили у Андрея Александровича Грибенко — директора ВЭД «МФК Техэнерго»:

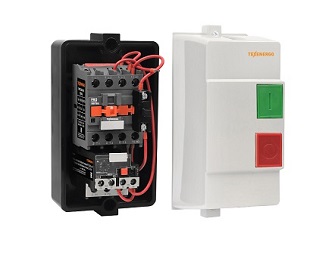

«Если вы хотите сэкономить без потери качества, самый оптимальный вариант — закупать оборудование напрямую от производителя. Один из лидеров российского рынка по производству низковольтной аппаратуры — компания «МФК Техэнерго». Мы выпускаем электромагнитные контакторы, дополнительные устройства и запчасти к ним под собственным брендом TEXENERGO. Продукция нашей компании — пример оптимального соотношения стоимости и качества. По техническим характеристикам и надежности магнитные пускатели TEXENERGO не уступают дорогостоящим аналогам.

В нашем каталоге представлен широкий модельный ряд продукции. Потребитель имеет возможность выбрать устройства, соответствующие всем нужным параметрам, таким как серия, номинальный ток и напряжение, количество полюсов, степень защиты, исполнение (реверсивное или нереверсивное), наличие теплового реле, стоимость. Производство пускателей торговой марки TEXENERGO сертифицировано в соответствии с ГОСТ ISO 9001:2015.

«МФК Техэнерго» — надежный партнер: почти 30 лет мы работаем на электротехническом рынке. Нам доверяют крупнейшие российские компании: ПАО «Газпром», «Роснефть», ГУП «Мосгортранс» и многие другие».

P. S. «МФК Техэнерго» занимается поставками электротехнического оборудования основных российских и зарубежных брендов, сборкой и собственным производством низковольтной аппаратуры.

* Материал не является публичной офертой. Информация о ценах приведена для ознакомления и актуальна на декабрь 2020 года.
