Виды электромагнитных пускателей. Ценообразование на российском рынке аппаратов

Подключение электрооборудования к сети невозможно представить без коммутационной аппаратуры. Электромагнитные пускатели и контакторы обеспечивают запуск, торможение и отключение двигателей с релейно-контакторным управлением, и от их надежности зависит работоспособность всей электрической схемы. Современные пускатели производятся во множестве видов и конфигураций, а стоимость аналогичных аппаратов от разных производителей может существенно различаться.

Типы электромагнитных пускателей

Электромагнитные пускатели служат для управления силовыми нагрузками, применяются для запуска, торможения и реверса двигателей постоянного и переменного тока. Простейший аппарат состоит из статичного сердечника с катушкой, подвижного якоря, главных и вспомогательных контактов, возвратной пружины и других механических элементов. Устройство электромагнитных пускателей и контакторов схожее, однако помимо включения и отключения пускатели способны выполнять и другие функции, для чего они оборудуются, например, тепловыми реле и кнопками управлениями. Это значительно расширяет сферу их применения, в том числе в автоматизированных системах управления.

Принцип действия электромагнитного пускателя опирается на явление электромагнитной индукции. Когда на катушку управления подают напряжение, возникает магнитное поле: якорь притягивается к сердечнику — контакты замыкаются. Когда отключают напряжение, возвратная пружина выбрасывает якорь — контакты размыкаются.

Полезно знать

Контакторы и пускатели имеют дополнительные контактные группы, нормально-замкнутые или нормально-разомкнутые. Дополнительные контактные группы могут использоваться для подключения устройств световой, звуковой сигнализации и подачи сигнала о состоянии пускателя в систему дистанционного управления.

Какие бывают электромагнитные пускатели?

Существуют пускатели различных категорий, для бытовых и промышленных сетей, для однофазных и трехфазных двигателей, печей и осветительного оборудования, с кнопками и индикаторами… Рассмотрим классифицирующие признаки и основные характеристики электромагнитных пускателей.

  1. Категория применения. ГОСТ Р 50030.4.1-2012 устанавливает 12 категорий пускателей переменного тока и четыре категории постоянного тока[1]. Например, пускатели АС-1 предназначены для цепей со слабоиндуктивными нагрузками; АС-4 — для пуска, останова асинхронных двигателей с короткозамкнутым ротором, работающих в повторно-кратковременном режиме; АС-5а — для коммутирования разрядных ламп; DC-3 — для управления шунтовыми двигателями и так далее.
    Подавляющее большинство аппаратов имеет категорию АС-3/АС-4, их дополнительно классифицируют по назначению:
    • нереверсивные — с одной магнитной катушкой;
    • реверсивные — с двумя магнитными катушками для реверса подключенного двигателя (по сути, это два аппарата в едином корпусе с расширенной группой контактов);
    • звезда-треугольник с модулями временной задержки. Используются для запуска двигателей без нагрузки по схеме «звезда» с последующим переключением в топологию «треугольник».
  2. Число фаз. Наиболее распространены однофазные и трехфазные электромагнитные пускатели.

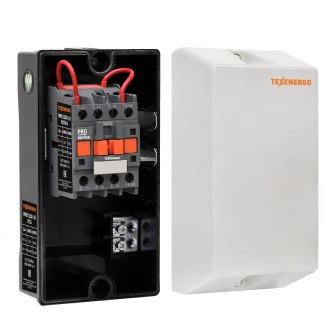

  3. Исполнение по степени защиты выбирается в зависимости от окружающих условий и требований к промышленной безопасности:
    • открытые (IP00, IP20) — устанавливаются в закрытых шкафах, на панелях в сухих отапливаемых помещениях, куда не проникают пыль и влага;
    • защищенные (IP40) — в металлической и пластмассовой оболочке, устанавливаются в неотапливаемых помещениях с незначительной запыленностью;
    • влагонепроницаемые (IP54, IP65) — для монтажа снаружи и внутри помещений;
    • специального исполнения — искробезопасные и/или взрывозащищенные, для установки на предприятиях рудничной, горнодобывающей и нефтегазовой промышленности.
  4. Номинальное напряжение силовых катушек: 12 В, 24 В, 36 В, 42 В, 48 В, 110 В, 127 В, 220 В (230 В), 380 В (400 В).
  5. Номинальный ток силовых контактов. В маркировке аппаратов российских производителей указывается так называемая величина, определяемая рабочим током. Всего их восемь: (1) — 9 А, 10 А, 12 А, 16 А, 18 А; (2) — 25 А; (3) — 40 А; (4) — 63 А, 80 А; (5) — 100 А, 125 А; (6) — 160 А, 185 А; (7) — 250 А; (8) — 400 А, 630 А, 1000 А[2].
  6. Коммутационная износостойкость. Количество циклов включений-отключений (ВО) и, стало быть, надежность пускателя определяются классом его силовых контактов в соответствии с ГОСТ 2491-82[3]:
    • класс А — от 1,5 до 4,0 млн циклов ВО;
    • класс Б — от 0,63 до 1,5 млн циклов ВО;
    • класс В — от 0,1 до 0,5 млн циклов ВО.
  7. Наличие теплозащиты. Встроенное тепловое реле защищает электрические двигатели от длительных перегрузок по току. Главный параметр пускателей с реле — номинальный ток несрабатывания на средней уставке. Реле типа РТТ применяются для защиты от продолжительных перегрузок, а РТЛ — еще и для защиты от несимметричности токов.
  8. Наличие кнопок и сигнальных индикаторов. При ручном управлении на аппаратах предусматриваются кнопки «Пуск», «Стоп» и «Реверс». Световые индикаторы режима работы электромагнитного пускателя чаще всего монтируются в корпус рядом с кнопками «Пуск», «Стоп» и «Реверс».

Также пускатели различают по напряжению катушки управления, количеству силовых полюсов, способу монтажа, диапазону рабочих токов, числу и виду дополнительных контактов. Для пускателей, монтируемых на улице или в неотапливаемых помещениях, важна не только степень защиты, но и климатическое исполнение, утвержденное ГОСТ 15150-69 для распределительной низковольтной аппаратуры[4].

На что обращать внимание при выборе электромагнитных пускателей

Цены на пускатели

Пускатели, как и другие коммутационные аппараты, представлены на рынке в различных ценовых сегментах. От чего зависит стоимость электромагнитных пускателей?

Главные критерии ценообразования:

  1. номинальный ток, определяющий массогабаритные показатели;
  2. завод-изготовитель;
  3. класс износостойкости;
  4. назначение пускателя, количество силовых полюсов;
  5. дополнительные устройства: реле, ограничители перенапряжения, приставки времени, количество дополнительных контактов;
  6. исполнение, защитные оболочки, наличие кнопок и индикации.

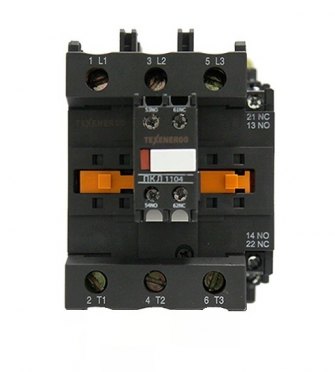

Пускатель магнитный ПМЛ

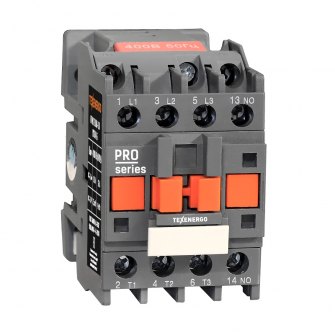

Пускатель магнитный ПМЛ 1100-12 230В 12А 1з УХЛ4 Б Теxenergo

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором.

251.61 ₽/шт.

Подробнее

Отечественные производители — ООО «МФК ТЕХЭНЕРГО» (ТЕXENERGO), ОАО «Кашинский завод электроаппаратуры» (КашинЗЭА) — выпускают проверенные временем пускатели серий ПМЛ, ПМ12 и ПМ16 с классом Б и выше в современных конфигурациях и другие варианты. Известные зарубежные изготовители — Schneider Electric, ABB, Siemens — предлагают продукцию из верхнего ценового сегмента.

Основные типы аппаратов

Это важно

Пускатели работают в тяжелых коммутационных условиях. Ударные циклические нагрузки приходятся на силовую группу контактов, поэтому необходимо, чтобы их качество, а значит, коммутационная износостойкость была не ниже класса Б[5]. Чтобы повысить надежность пускателей, некоторые изготовители, например ТЕXENERGO, используют серебро в производстве контактов.

Чтобы оценить, как параметры, исполнение и марка аппаратов коррелируют с их стоимостью, рассмотрим диапазоны примерных цен на трехфазные пускатели категории АС-3 разной мощности (обозначение вспомогательных контактов: «з» — замкнутый, «р» — разомкнутый). Сколько стоят электромагнитные пускатели?

Малогабаритные, нереверсивные, ток до 18 А, АС:

ПМЛ 1100, 230 В, 12 А, 1з, УХЛ4, Б (TEXENERGO) — 251,61 рубля.

ПМЛ 1100, 220 В, 12 А, 1з («Кашинский завод электроаппаратуры») — 472,26 рубля.

Tesys E, 12 А, 220 В, 1р (TEXENERGO) — 565,95 рубля.

Ток до 40 А, открытые, AC:

ПМЛ 3100, 230 В, 40 А, 1з + 1р, УХЛ4, Б (TEXENERGO) — 886,94 рубля.

ПМ12-040150, 380 В, 1з («Кашинский завод электроаппаратуры») — 1256,70 рубля.

Tesys E, 40 А, 220 В, 1з + 1р (TEXENERGO) — 2021,58 рубля.

Ток до 100 А, с тепловым реле, нереверсивные, AC:

ПМЛ 5100, 230 В, 95 А, 1з + 1р, УХЛ4, Б (TEXENERGO) — 1445,50 рубля.

ПМ12-100150, 380 В («Кашинский завод электроаппаратуры») — 5301,94 рубля.

Tesys E, 95 А, 220 В, 1з + 1р (Schneider Electric) — 4461,88 рубля.

Ток до 250 А, АС:

ПМ12-250150, 230 В, УХЛ4, Б, 4з + 2р (TEXENERGO) — 4555,50 рубля.

ПМ12-250150, 2з + 2р, 220 В («Кашинский завод электроаппаратуры») — 12 448,91 рубля.

Tesys E, 250 А, 220 В (Schneider Electric) — 15 893,47 рубля.

Ток выше 250 А, АС:

ПМ16-400100, 230 В, 1з (TEXENERGO) — 13 597,50 рубля.

Tesys E, 400 А, 220 В (Schneider Electric) — 32 417,28 рубля.


Как видно из сравнения, цены на электромагнитные пускатели обусловлены не только техническими параметрами, но и брендом. Однако продукция отечественного производства из среднего ценового сегмента зачастую выигрывают по соотношению цены и качества. Также при выборе следует обращать внимание на соответствие стандартам и наличие сертификатов.

Где можно заказать электромагнитные пускатели

За рекомендацией, как правильно выбрать поставщика коммутационной аппаратуры, мы обратились к Андрею Александровичу Грибенко, директору ВЭД «МФК Техэнерго»:

«На современном рынке представлен широкий ассортимент электротехнической продукции из разных ценовых категорий. Однако, если клиент находится в поиске ответственного поставщика, стоит отдавать предпочтение непосредственно производителям, ведь они знают свою продукцию лучше всех и способны оперативно решать вопросы транспортировки, сервисного и гарантийного обслуживания.

Компания «МФК ТЕХЭНЕРГО» — крупный производитель электротехнической продукции России с собственными производственными площадками как в РФ, так и за рубежом. Более 30 лет занимается поставкой модульной, силовой и коммутационной аппаратуры, щитового оборудования, кабелей, светотехники, измерительных приборов, устройств автоматики, изделий для монтажа… С 1987 года самостоятельно производит электромагнитные пускатели и контакторы TEXENERGO серий ПМЛ, ПМ12, ПМ16, ПМЕ, ПМА, ПМУ, КТ, КВТ, КВ-1, КВ-2, КМИ, КТИ и так далее, качество которых подтверждается европейскими сертификатами соответствия и многочисленными отзывами клиентов — у нас нет возвратов и претензий на пускатели и контакторы. Компания работает в среднем ценовом диапазоне. Среди наших потребителей — Московский метрополитен, Газпром, Мосгортранс, Роснефть и другие. Мы постоянно работаем над надежностью нашего оборудования и производим пускатели в исполнении А. Пускатели TEXENERGO класса Б нередко превосходят предложения других производителей по соотношению цены и качества.

Кроме собственной продукции «МФК ТЕХЭНЕРГО» предлагает пускатели и дополнительные устройства «Кашинского завода электроаппаратуры», Sсhneider Electric, ABB. Мы придерживаемся политики открытости и честных цен, поэтому на сайте представлены каталог и прайс-листы на весь перечень продукции».

* Цены на оборудование взяты из открытых источников и актуальны на апрель 2021 года. Материал не является публичной офертой.
