Как выбрать рубильник: разбираемся в типах

Как пользоваться рубильником, знает каждый, кто имеет хоть какое-то отношение к электротехнике. Чтобы замкнуть или разомкнуть цепь, достаточно повернуть рукоятку в одну или в другую сторону: подвижный контакт при этом войдет в соприкосновение с неподвижным или они, напротив, разъединятся. Устройство и принцип работы аппарата настолько просты, что, казалось бы, никаких тонкостей тут быть не может. Тем не менее типы рубильников многообразны, и у каждого свои характеристики. Предлагаем обзор разных видов ручных коммутационных устройств. Рассказываем, как выбрать рубильник конкретно под ваши задачи.

В электрических цепях с большой силой тока применение автоматических выключателей для регулярного отключения нагрузки нецелесообразно. Эти устройства слишком чувствительны, а ресурс у них небольшой. Если необходимо ежедневно или несколько раз в день отключать линию потребителей от сети, на входном кабеле устанавливают рубильник. Это простое и недорогое устройство с надежной конструкцией. Оно не реагирует на перегрузки и короткие замыкания и обеспечивает стопроцентную гарантию включения/отключения сети.

Рубильники применяются очень широко: в системах электроснабжения жилых и промышленных зданий, на предприятиях для обесточивания промышленного оборудования, в уличном освещении и других сферах. Их размещают в электрических шкафах, щитах и прочих распределительных устройствах. На линии рубильник устанавливают перед автоматическим выключателем.

Виды рубильников и разъединителей

Классификация ручных коммутационных устройств учитывает различные признаки: способ управления, количество полюсов, возможность распределения нагрузки на несколько линий и другие характеристики. Рассмотрим, какие бывают рубильники.

Прежде всего, рубильники подразделяют по функциям на выключатели нагрузки и разъединители. Есть также устройства, объединяющие в себе возможности первых двух. Их называют выключателями-разъединителями.

Типы рубильников по функционалу

Выключатель нагрузки предназначен для коммутации сетей с током. При этом он не разъединяет цепь. Конструктивно эта особенность обеспечивается малым расстоянием между подвижными и неподвижными контактами в выключенном состоянии. Выключатель нагрузки обязательно имеет дугогасительные камеры (в соответствии с количеством полюсов) и поворотный привод: применение центральной рукоятки в этом случае было бы опасно для оператора.

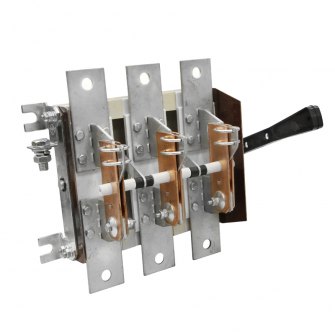

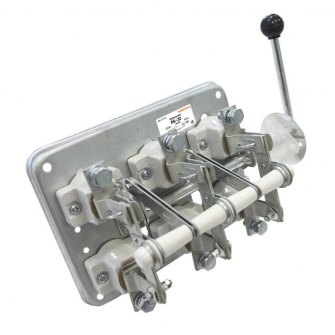

Разъединитель служит для отключения обесточенных цепей. В разомкнутом положении между подвижными и неподвижными контактами остается свободное пространство. У разъединителя нет дугогасительных камер. Такие устройства производятся с центральной рукояткой. Преимущество разъединителя заключается в том, что он может отключать малые токи.

Выключатель-разъединитель совмещает в себе функции описанных типов аппаратов. Он способен отключать нагруженную систему и в то же время обеспечивать разъединение цепи.

К сведению

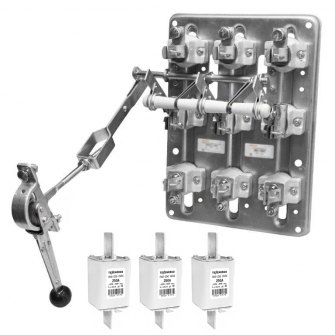

В некоторых моделях рубильников предусмотрен предохранитель. Такие устройства, помимо своих основных функций — включения, отключения и переключения нагрузки, также обеспечивают защиту от перегрузок и короткого замыкания. В конструкции рубильника-предохранителя имеется вставка, которая расплавляется при воздействии сверхтоков. Контакты устройства, таким образом, защищены от разрушения в аварийной ситуации.

Кроме того, коммутационные аппараты классифицируют по количеству положений. С этой точки зрения они бывают реверсивными и разрывными.

Классификация рубильников по количеству положений

Разрывной рубильник — простейший двухпозиционный аппарат. С его помощью можно коммутировать лишь одну линию потребителей. У рукоятки устройства только два положения: включено и выключено. Как работает рубильник этого типа, понять несложно: при включении контакты замыкаются и напряжение подается в сеть, при выключении они размыкаются и происходит разрыв цепи.

Реверсивный рубильник, иначе называемый перекидным, позволяет переключать нагрузку между параллельными направлениями. У него три положения: I — подключена первая линия, 0 — нагрузка отсутствует, II — подключена вторая линия. Такие устройства востребованы и на производстве, где используется мощное оборудование, и при энергоснабжении жилых домов, например в сельской местности, где случаются перебои с подачей электричества.

Вот классический пример применения перекидного рубильника. Допустим, есть две линии энергоснабжения потребителей: основная (от ЛЭП) и резервная (от автономного генератора). В обычном режиме питание потребителей осуществляется от главной линии. Соответственно, рукоятка рубильника находится в положении I. Когда происходит сбой в подаче электроэнергии, нужно подключить пользователей к резервному источнику. Для этого рукоятку рубильника сначала переводят в положение 0 (без нагрузки), затем — в положение II. Таким образом, переключение между двумя линиями происходит с разрывом цепи, что исключает риск короткого замыкания и резких перепадов напряжения.

Еще один ключевой параметр отличия электрических рубильников — количество полюсов. В основном используются одно-, двух- и трехполюсные устройства. Первые две разновидности предназначены для однофазных сетей, третья — для трехфазных. Все они могут быть как разрывными, так и реверсивными.

К однополюсным рубильникам подключается только одна пара проводов. Они используются на небольших мощностях потребления (как правило, в жилых домах и квартирах). Недостатки аппаратов с одним полюсом — ограничение по силе тока (до 200 А) и низкое выходное напряжение.

Двухполюсные рубильники позволяют подключить две пары проводов. Сейчас именно они наиболее часто используются в системах электроснабжения жилых зданий.

Трехполюсные рубильники применяются в промышленных системах, которые, как правило, питаются от трехфазной электросети. Если подключить только два полюса из трех, можно использовать их с однофазной сетью.

Реже встречаются четырехполюсные рубильники. Они также рассчитаны на трехфазную сеть.

На заметку

Число подсоединяемых к рубильнику проводов определяется как количеством полюсов, так и возможностью переключения нагрузки между независимыми источниками. Например, к обычным разрывным трехполюсным аппаратам подключается три входных и три отводящих провода. В рубильниках реверсивного типа входных проводов будет уже шесть: по три на каждую линию.

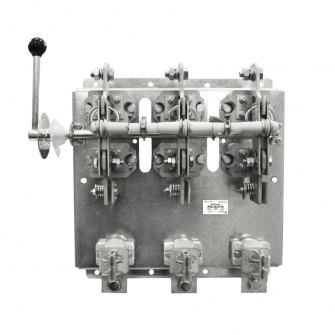

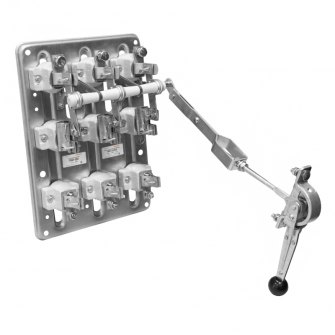

Классифицируют рубильники и по способу управления. Устройства с центральной рукояткой, которая напрямую соединена с подвижным контактом, как мы уже сказали, используются как разъединители. В низковольтных сетях (до 220 В) они могут применяться и для отключения тока[1]. Рубильники с рычажным приводом работают несколько иначе. Боковая рукоятка соединена с ножом через систему рычагов. Такие устройства служат для включения/отключения и перераспределения в сетях с нагрузкой.

Номинальная сила тока — еще один параметр, по которому различаются разные типы рубильников. Разброс значений очень велик. Допустимые пределы номинального тока определяются разновидностью устройства. Самый широкий диапазон у выключателей нагрузки — от 16 до 6300 А.

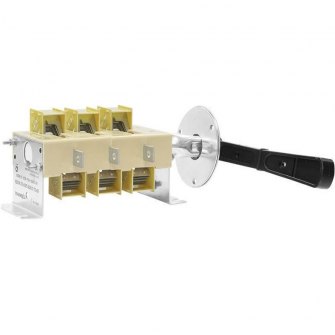

Выключатель-разъединитель ВР32-31В31250-32 УХЛ3

Выключатель-разъединитель ВР32-31В31250-32 УХЛ3

Аппараты серии ВР32 — одни из самых широко применяемых в сетях низкого напряжения.

Как выбрать рубильник под нужные требования

Выбор устройства осуществляется в соответствии с условиями эксплуатации. Понимая, где и с какой целью будет использоваться рубильник, нетрудно определить нужный тип прибора по функциям, необходимое количество полюсов, направлений. Например, для частного дома, электрооборудование которого питается от однофазной сети, подойдет обычный двухполюсный выключатель нагрузки. Если есть дополнительный источник энергии в виде автономного генератора, разумно отдать предпочтение рубильнику реверсивного типа.

Основной технический параметр выбора рубильника — это номинальный ток. Он рассчитывается, исходя из нагрузки сети. Если для домашнего щита используется аппарат на 63 А, то для промышленного применения подойдут рубильники и на 1000 А, и на 2000 А, и даже на 6300 А.

Чтобы рассчитать требуемый номинал тока рубильника, нужно сначала вычислить суммарную мощность оборудования, питающегося от сети. Полученную величину следует разделить на рабочее напряжение. В результате мы выясним силу тока в сети. Номинал рубильника нужно выбирать с запасом — хотя бы на одну ступень больше.

При выборе также следует обратить внимание на номинальное напряжение прибора. Оно должно быть не меньше рабочего напряжения сети.

Характеристики аппарата отражаются в его маркировке, правда, у каждого производителя она своя. Например, в устройствах серии РПБ буква Р указывает на тип прибора (рубильник), П — на наличие предохранителя, Б — на боковое расположение рукоятки. Первая цифра после буквенной маркировки означает количество полюсов, вторая — номинальную силу тока.

Стоимость рубильника зависит в первую очередь от характеристик. Например, простой разъединитель на ток 250 А можно купить по цене около 2000 рублей. Устройство с тем же номиналом, но выполняющее также функции выключателя и предохранителя, будет стоить примерно на 1000 рублей дороже. При номинальной силе тока 630 А цена рубильника-разъединителя составит около 6000 рублей. На стоимость влияют и другие параметры, например тип привода, расположение рукоятки.

Еще один важный фактор ценообразования, помимо характеристик, — это торговая марка. Разброс цен на продукцию российских и зарубежных производителей может быть очень существенным.


Выбрать рубильник не так просто, как может показаться на первый взгляд. Чтобы не ошибиться, нужно учесть много факторов — от номинального тока до расположения рукоятки. В то же время разнообразие характеристик позволяет подобрать нужный тип рубильника под любые задачи.
